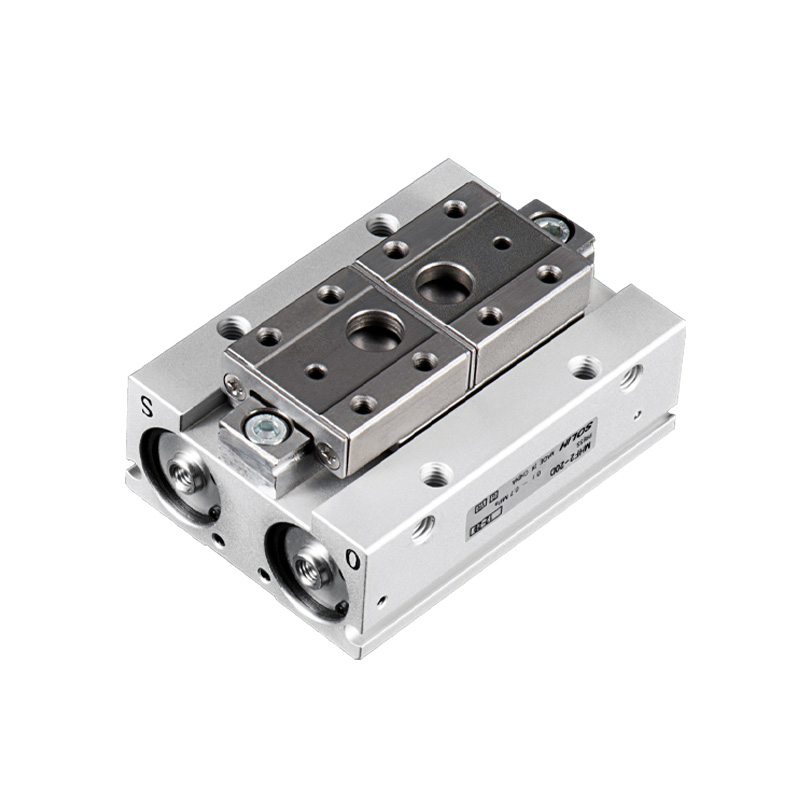

SOLH MHF2-serien er en ultra-flat to-stempel lineær guide 2-kjeft parallellgriper. Kjernehøydepunkt: Kroppshøyde kun 1/3 av tilsvarende MHZ2 griper, reduserer effektivt endebøymomentet samtidig som høy posisjoneringspresisjon opprettholdes. Tre valgfrie slagområder tilgjengelig. Firesidig monteringsstruktur. Spesialdesignet for ultra-plassbegrensede lavbelastning og høypresisjonsapplikasjoner: miniatyr lineære moduler, liten robot EOAT, halvleder, elektronikk og presisjonsmonteringsstasjoner.
-- Struktur: Dobbelt stempel + presisjon lineær styreskinne (Φ25/Φ32 bruker sirkulerende kulelagerføring). Ren parallell lineær kjevebevegelse uten svinging, høy stivhet. Hoveddel av aluminiumslegering, kjever i rustfritt stål, innebygd magnetisk ring. Fire-side magnetisk bryter monteringsspor; monteringsmuligheter: bunntapphull / sidetapphull / gjennomhullsinstallasjon.
-- Handlingstype: Kun dobbeltvirkende D (toveis luftkontroll, ingen enkeltvirkende versjon). Innebygd gassventil for justerbar bevegelseshastighet og jevn drift.
-- Ultra-flat layout: Høyde redusert med rundt 66 % sammenlignet med MHZ2 under lik klemkraft, kraftig senking av bøyemomentet i ende og forbedret posisjoneringsstabilitet.
-- Slagkonfigurasjon: 3-taktsalternativer per boring: D(Kort) / D1(Middels) / D2(Lang) for å matche forskjellige arbeidsstykkebredder.
-- Posisjoneringsnøyaktighet: Gjentakelsesnøyaktighet ±0,04~±0,05 mm, stabil under høyfrekvent sykling.

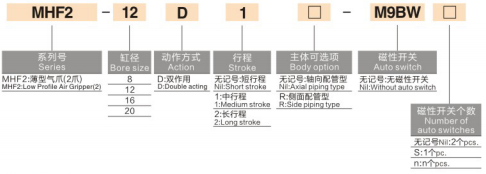

1. Modelleksempel:MHF2-16D1-S-M9BW
|
Segment |
Kode |
Beskrivelse |
|
1 |
MHF2 |
Serie: Ultratynn parallellgriper |
|
2 |
16 |
Borestørrelse: 8,12,16,20,25,32 mm (Φ25/32 ny stor spesifikasjon) |
|
3 |
D/D1/D2 |
Slaggrad / D = Kort slag / D1 = Middels slag / D2 = Lang slag |
|
4 |
-S |
Alternativ for magnetring Blank = Ingen magnet; S = innebygd magnetisk ring for magnetbryter |
| 5 | -M9B |
Magnetisk brytertype M9B(NPN) / M9N(PNP) / M9P Trådlengde: standard 0,5m; B=1m L=3m |
|
6 |
Suffiks monteringskode |
Blank = Standard tappet hull 2 = Gjennomgående hullmontering F = Enkeltkjeve fast type |
2. Standard ordreeksempel
2.1 MHF2-20D2-S-M9BW
-- Bore 20, lang slag D2, innebygd magnetring, M9B magnetbryter med 1m kabel.
|
Parameterelement |
Standard spesifikasjon |
| Kjeve mengde |
2 kjever, ren parallell lineær åpning og lukking |
| Driftsmodus |
Bare dobbeltvirkende (ingen enkeltvirkende variant) |
| Driftstrykk |
Boring 8: 0,15~0,7MPa Borning 12~32: 0,1~0,7MPa (Optimalt arbeidstrykk:0,5MPa) |
| Bevistrykk |
1,0 MPa |
| Omgivelsestemperatur |
-10 ~ 60 ℃ (ingen ising inne i luftrør) |
| Gjenta posisjonsnøyaktighet |
Boring 8/12：±0,05 mm Borning 16~32：±0,04 mm |
| Maks driftsfrekvens |
Kort slag(D):120 cpm Middels/lang slag(D1/D2):60 cpm |
| Luftport tråd |
8/12：M3×0,5 16/20/25/32：M5×0,8 |
| Smøring |
Oljefri drift; NSF-H1 matvaregodkjent fett valgfritt |
| Installasjon av bryter |
Fire-sides glidespor, magnetisk bryter kan installeres på begge sider |
| Monteringsmuligheter |
Bunn, side, gjennomgående hull, multi-veis universell installasjon |
|
Boring (mm) |
Full modell |
Enkeltkjevevandring (mm) |
Maks total åpning (mm) |
Klemkraft(N) |
Kroppshøyde (mm) |
Nettovekt (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Viktig merknad: Klemkraften avtar når kjeveforlengelseslengden L øker. Må kontrollere tillatt bøyemoment under valg, sikkerhetsfaktor ≥1,5.
-- Installasjonsplass strengt begrenset og høydebegrenset: slanke lineære moduler, miniatyrrobotende effektor
-- Krev lavt bøyemoment, stabil parallell høy presisjon: halvleder, 3C elektronikk, presisjon maskinvaremontering
-- Krav til fleksibel slagtilpasning: velg kort/middels/lang slaglengde for å tilpasse ulike arbeidsstykkebredder
-- Trenger montering i flere vinkler og posisjonsdeteksjon på to sider for kompakt integrert mekanisme
-- Velg borestørrelse og slag i henhold til høydebegrensning og arbeidsstykkebredde: Prioritetssekvens D(kort) → D1(middels) → D2(lang)
-- Legg til suffiks -S magnetisk ring + M9B/M9N/M9P bryter hvis tilbakemelding for kjeve åpen/lukket posisjon kreves av PLS
-- Monteringsvalg: Standard tappet hull (standard); suffiks -2 for gjennomhullsinstallasjon egnet for slanke plattformer og braketter
-- Lastkontroll: Styrekjeveforlengelseslengde L; unngå for stor forskyvningsbelastning som overstiger tillatt bøyemoment
-- Stor boring Φ25/32: Bruk sirkulerende kulelagerføring, høyere stivhet for moderat tyngre arbeidsstykker
SOLH MHF2 ultratynn dobbeltvirkende parallell pneumatisk griper har ultralav profildesign, tre grader av slagalternativer, fire-sides montering og ±0,04~±0,05 mm høy presisjon, utstyrt med kompatible M9-serie magnetiske brytere, ideell kompakt gripeløsning med lavt bøyningsmoment for miniatyrrobot-EOAT og 3-automatisk presisjonsmontering.
