MHS3 / MHS4-serien konsentrisk pneumatisk griper (hul sentreringschuck med kilekam)

Merke: SOLH by Richge Technology

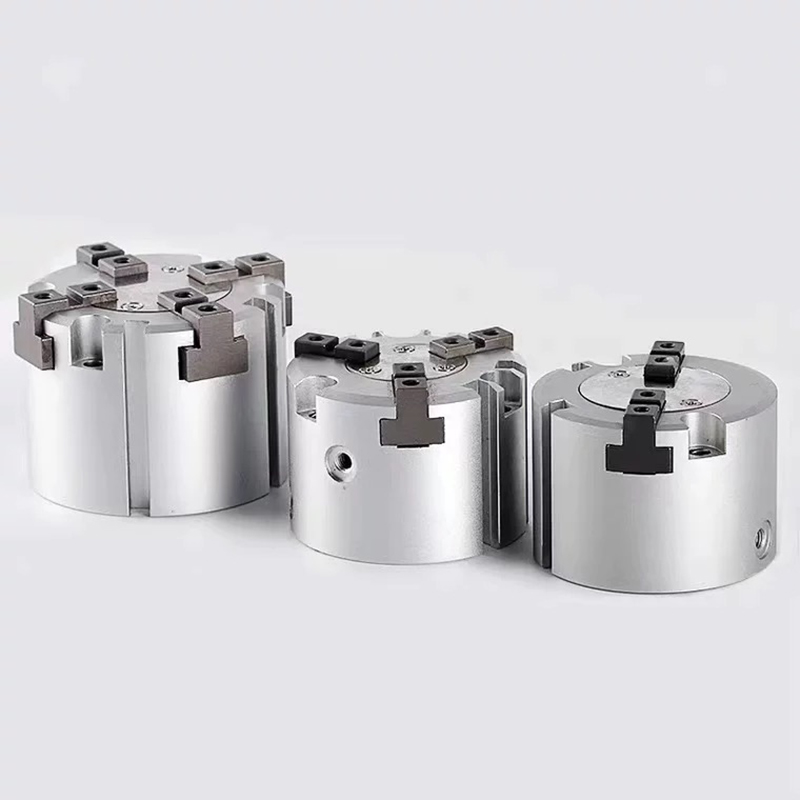

Serieoversikt

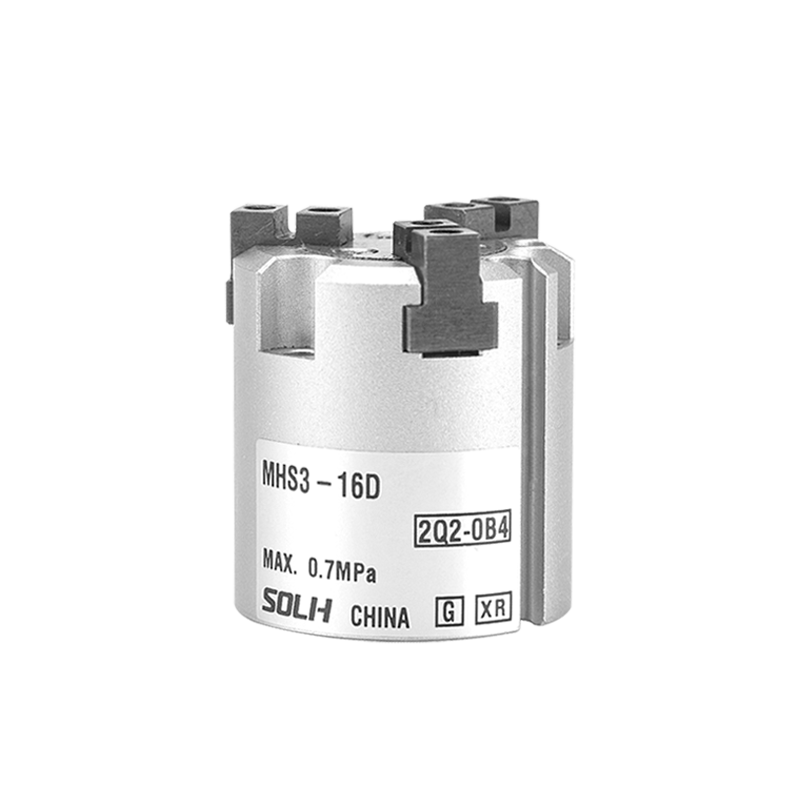

     -- MHS3: 3-kjeft konsentrisk parallellgriper drevet av kilekam. Designet for å klemme aksler, skiver og sirkulære arbeidsstykker med ultrahøy koaksialitet.

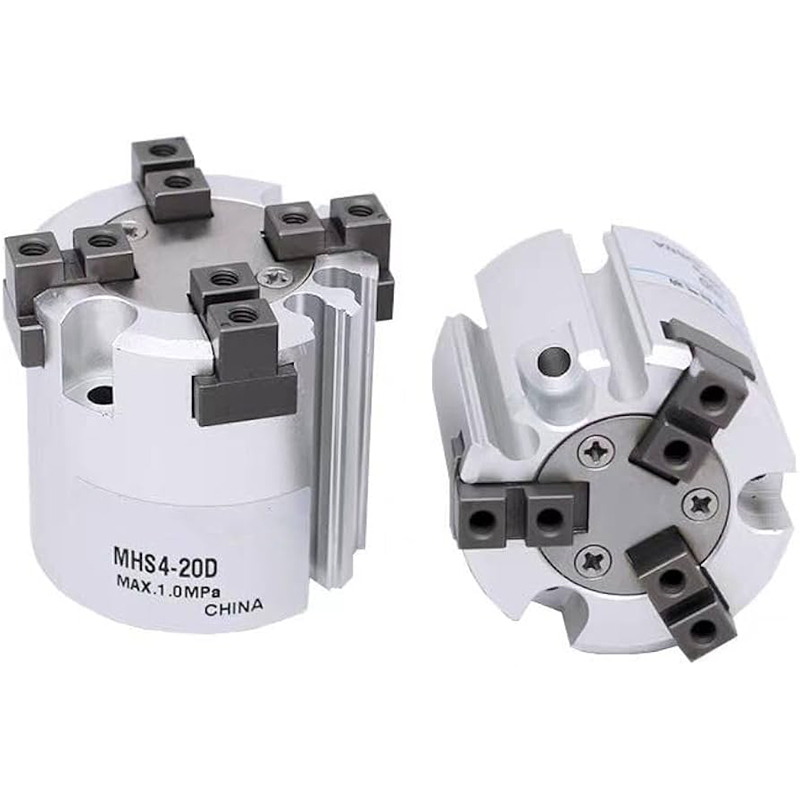

     -- MHS4: 4-kjeft ortogonal parallell griper for firkantede, rektangulære og uregelmessige komponenter, stabil fastspenning for å forhindre avbøyning og vipping.

     -- Kjøremodus: Dobbeltvirkende (D) som standard; enkeltvirkende normalt lukket / normalt åpen valgfritt.

     -- Struktur: Kilekamtransmisjon, innebygd magnetisk ring, sentral hul gjennomboring, slitebestandig konstruksjon med høy stivhet, oljefri drift.

     -- Posisjonsnøyaktighet: Gjentatt posisjoneringsnøyaktighet ±0,01 mm, konsekvent sentral posisjonering uten forskyvning.

Kjernestrukturelle fordeler

  1. Kilekam høypresisjon selvsentrerende

     -- Alle kjevene åpnes og lukkes synkront og deler identisk midtpunkt; sirkulære deler realiserer automatisk sentrering uten eksentrisitet.

  2. Sentralt hult gjennomgående hull

     -- Tillater ruting av luftslanger, fiberoptikk eller ejektorstifter; egnet for hylsearbeidsstykker, akseldeler og gjennomgående blankingprosesser.

  3. Kompakt lav-profil lettvektskropp

     -- Liten totalhøyde, ideell for tett installasjonsoppsett på robotendeeffektor.

  4. Sterk motstand mot sidekraft

     -- Perfekt for press-tilpasning, plugging og lasting av maskinverktøy med ekstern lastkraft.

  5. Innebygd magnetring for alle borestørrelser

     -- Kompatibel med magnetiske brytere i M9B / M9BW-serien for å oppdage status for fullstendig åpen / helt lukket.

  6. Komplett boreområde: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

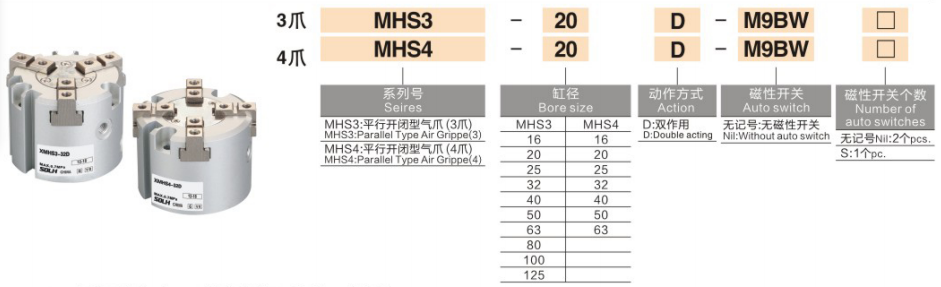

Komplett modellnavneregel

  1. Modelleksempel: MHS3-32D-M9BW

  2. Standard ordrereferanseeksempler

     -- MHS3-25D: 3-kjeve, φ25, dobbeltvirkende, uten magnetbryter

     -- MHS4-40D-2M9B: 4-kjeft, φ40, dobbeltvirkende, utstyrt med doble M9B magnetiske brytere

Generelle standard tekniske spesifikasjoner (testtrykk: 0,5 MPa)

  1. Vanlige parametere

     -- Driftstrykkområde: 0,15 ~ 0,6 MPa

     -- Omgivelsestemperatur: -10 ~ 60 ℃ (ingen ising inne i luftrørene)

     -- Maks driftsfrekvens: 120 sykluser per minutt

     -- Gjenta posisjoneringsnøyaktighet: ±0,01 mm

     -- Smøring: Oljefri design, egnet for rene produksjonsmiljøer

  2. Klemmekraft og enkelt sideslagbord

Sammenligning av utvalg: MHS3 VS MHS4

Monteringsmetoder og typiske bruksscenarier

  1. Monteringsalternativer

     -- Festes via endeflateskruer + sideposisjoneringsstifter, universal for installasjon av robot EOAT

     -- Sentral gjennomgående boring muliggjør utstøting av ejektorstiften; støtte både intern ekspansjon og ekstern klemme

  2. Typiske industrielle bruksområder

     -- Lasting og lossing av maskinverktøy: Gripe aksel- og skivearbeidsstykker

     -- 3C Electronics: Sirkulære terminaler, firkantede brikker, miniatyr maskinvarehåndtering

     -- Emballasjeindustri: Flaskekropper, plassering av rørformet og sylindrisk materiale

     -- Monterings- og presspasningsprosesser: Lagerpressing, innsetting av akselhylse, konsentrisk montering

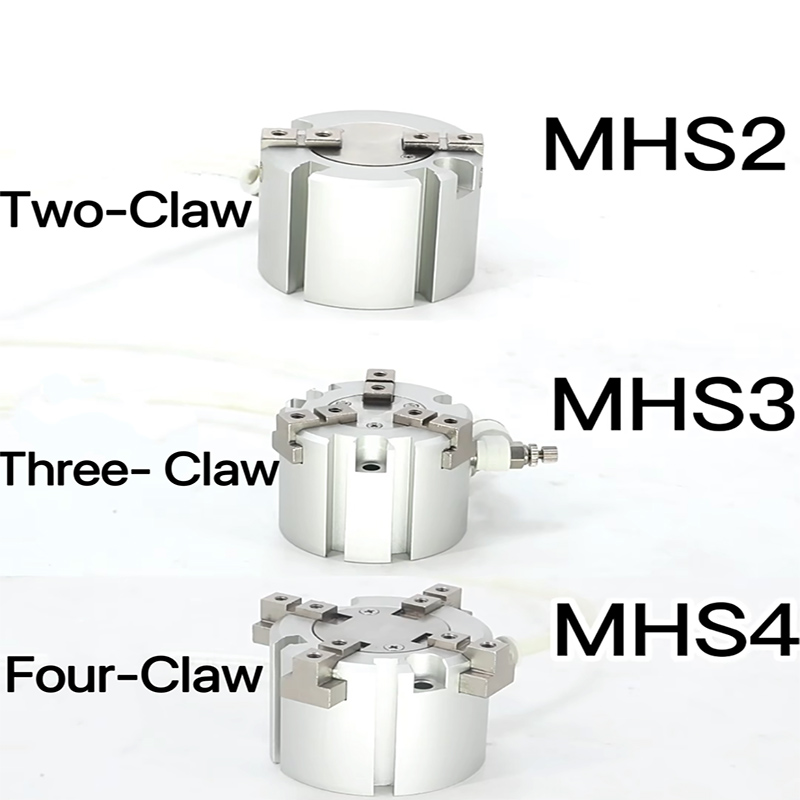

Full MHS familie produktklassifisering

     -- MHS2: 2 parallelle kjever — for flate plater og plane arbeidsstykker

     -- MHS3: 3 konsentriske kjever — foretrukket løsning for alle sirkulære komponenter

     -- MHS4: 4 ortogonale kjever — foretrukket løsning for kvadratiske og rektangulære deler

     -- MHSJ3: Utstyrt med støvdeksel — for støvete tøffe verkstedmiljøer

     -- MHSH3: Forlenget hul gjennomgående boring – dedikert for kontinuerlig gjennomgående prosessering

Sammendrag av én setning

     SOLH MHS3 3-kjeft og MHS4 4-kjeft kile kam selvsentrerende hule pneumatiske gripere leverer ±0,01 mm høypresisjon konsentrisk posisjonering med valgfri enkelt-/dobbeltvirkende konfigurasjon og sentralt gjennomgående hull, kompatibel med M9-seriens magnetiske brytere; MHS3 for sirkulære aksel-/skivedeler, MHS4 for firkantede og rektangulære komponenter, mye brukt i lasting av maskinverktøy, 3C-automatisering og presisjonspress-fit monteringsstasjoner.
