MHZ2 / MHZL2 Parallell Air Gripper Full produktintroduksjon

Merke: SOLH by Richge Technology

Produktoversikt

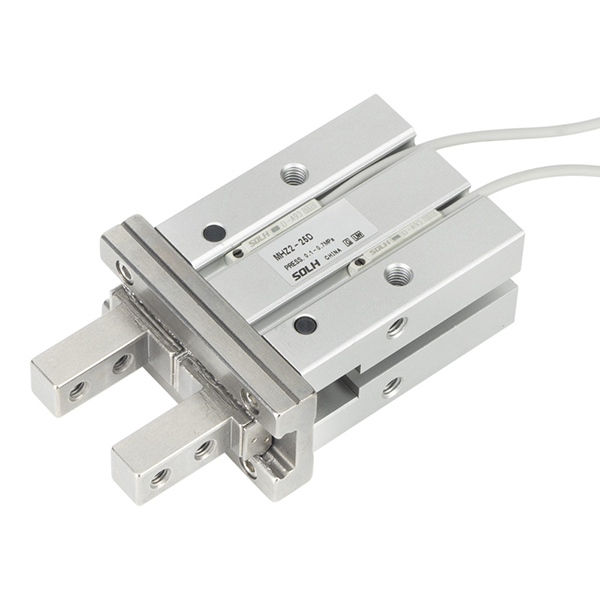

     SOLH MHZ2 (standard slag) og MHZL2 (lang slag) er synkrone parallelle luftgripere med to stempler. Drevet av symmetriske doble stempler og presisjons lineære styreskinner, åpnes og lukkes kjevene parallelt uten avbøyning, og gir ultrahøy gjentatt posisjoneringsnøyaktighet. Tilgjengelige boringer: 10/16/20/25 mm, støtter tre driftsmoduser: dobbeltvirkende (D), enkeltvirkende normalt åpen (S), enkeltvirkende normalt lukket (C). Flere utskiftbare kjevestiler og kroppsportoppsett er valgfrie, kompatible med M9BW magnetiske brytere for å oppdage åpne/lukkede posisjonssignaler for PLS-forrigling.

     -- MHZ2: Standard korttakts universalgriper, designet for høyhastighets og høysyklus automatisert masseproduksjon

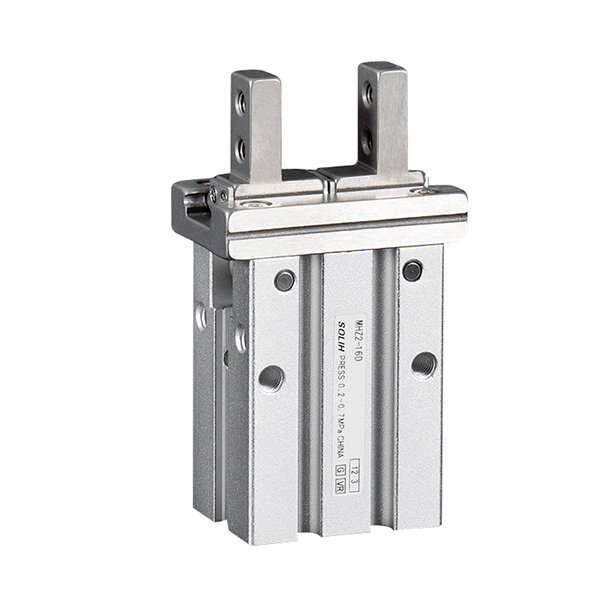

     -- MHZL2: Variant med utvidet åpningsslag, for dype hulrom og håndtering av store arbeidsstykker

     Begge seriene deler identiske monteringsdimensjoner og reservedeler, fullt utskiftbare med importerte tilsvarende gripere. Utbredt i 3C-elektronikk, presisjonsmaskinvare, emballasjeautomatisering og laste-/lossestasjoner for små arbeidsstykker.

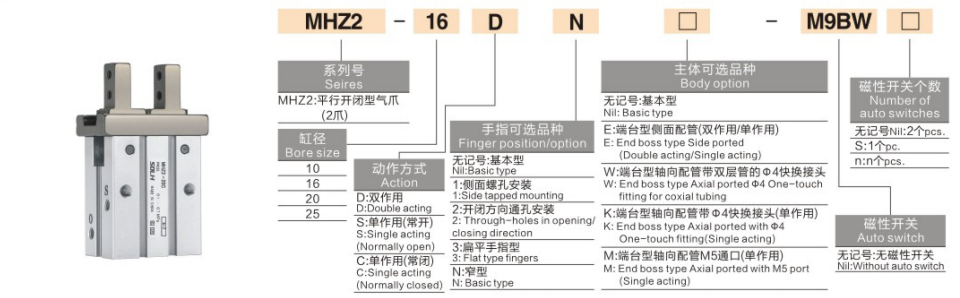

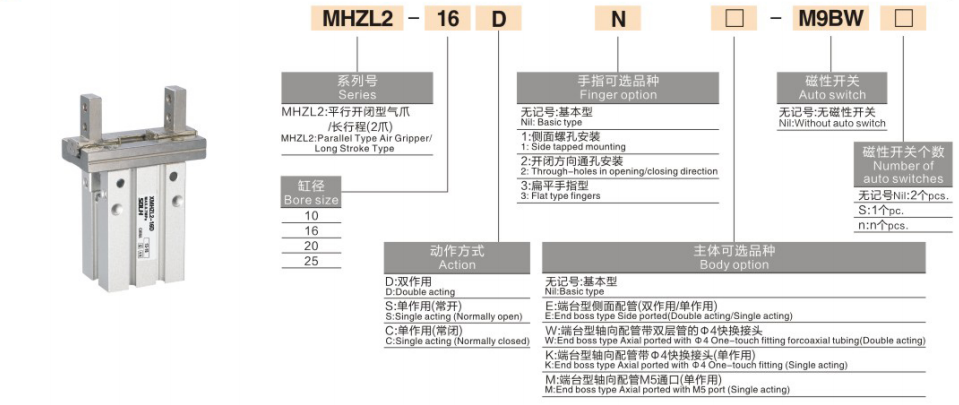

Komplett modellkodingsregel

    Universelt format:Serie-Bore-Action-Jaw Option-Body Port Option-Magnetisk bryter modell-Switch mengde

 1. Kodesegmentdefinisjon

   1.1-serien

     -- MHZ2: Standard 2-kjeft parallellgriper

     -- MHZL2: Langslags 2-kjeft parallellgriper

   1.2 Boring: 10 / 16 / 20 / 25 mm

   1.3 Handlingsmodus

     -- D: Dobbeltvirkende – luft inn for klemme, reversert luft for utløsning, maksimal klemkraft, masseproduksjonsstandard

     -- S: Enkeltvirkende NEI Normalt åpen – Lufttilførselsklemmer; fjæren frigjøres automatisk når strømmen slås av, unngår knusing av arbeidsstykket på varmestemplingsstasjoner

     -- C: Enkeltvirkende NC Normally Closed – Lufttilførsel slipper ut; fjær holder klemkraften uten lufttrykk, forhindrer at arbeidsstykket faller ned for håndtering av roboten

   1.4 Kjevealternativ

     -- Blank: Standard grunnleggende kjeve

     -- 1: Sidetappet kjeve for montering av utvidede tilpassede armaturer

     -- 2: Gjennomgående hull med bolter som trenger inn for fiksering

     -- 3: Tynn flat kjeve for tynne plater og arbeidsstykker med smale spalter

     -- N: Kjeven med smal bredde, slank kropp for kompakt oppsett med begrenset utstyr

   1.5 Body Port Layout

     -- Blank: Standard sideluftporter

     -- E: Endsideporttype (kompatibel med enkelt-/dobbeltvirkende)

     -- W: Ende aksial port forhåndsinstallert Φ4 dobbel push-in fitting (kun dobbeltvirkende)

     -- K: Ende aksial port med Φ4 push-in fitting (kun enkeltvirkende)

     -- M: Ende aksial M5 rett gjengeport (kun enkeltvirkende)

  1.6 Magnetbryter

     -- Blank: Uten bryter for posisjonsdeteksjon

     -- M9BW / M9BL: Standard magnetisk reed-bryter til tilbakemelding åpen/lukket status

   1.7 Suffiks for brytermengde

     -- Blank: 2 stk brytere som standard, detekterer både klemme- og frigjøringsposisjoner

     -- S: 1 stk enkeltbryter for enkel statusovervåking

  2. Bestillingsreferanseeksempler

   2,1 MHZ2-16D-N-M9BW

     -- Standard slaggriper, boring 16, dobbeltvirkende, smal kjeve, 2 stk M9BW magnetiske brytere, grunnleggende sideporthus.

   2,2 MHZL2-20D-3-E-M9BW-S

     -- Langslagsgriper, boring 20, dobbeltvirkende, flat tynn kjeve, endesideportkropp, enkel M9BW magnetisk bryter.

MHZ2 VS MHZL2 kjernesammenligningstabell

Delt intern struktur og kjernefordeler (MHZ2 og MHZL2)

  1. Symmetrisk synkrondrev med dobbeltstempel

     -- Venstre og høyre stempler skyver kjevene synkront med balansert belastning, ingen sideforskyvning eller vridningsglidning under grep, stabil posisjonering for mikrokomponenter som chips og PCB.

  2. Høy slitasjebestandig lineær styreskinne

     -- Styreskinne i hard kromlegering sammen med PTFE selvsmørende glidere, lav friksjon og sterk slagfasthet. Ferdigfylt langtidsfett fra fabrikk, oljefri luftkretskompatibel.

  3. Ultra-høy gjentatt posisjoneringsnøyaktighet

     -- ±0,01 mm repeterbarhet over alle 10~25 boringer, null dimensjonsavvik for presisjonselektronikk og maskinvareplukking.

  4. Universalmontering med flere vinkler

     -- Tapede monteringshull på bunnen, to sider og toppen av kroppen; kjever støtter sidekran, gjennomgående hull, flate og smale stiler, kan monteres horisontalt, vertikalt eller omvendt.

  5. Tre trygge fjærtilbakestillingsmoduser

     -- Dobbeltvirkende D: Stabil konsistent klemkraft for 24 timers kontinuerlig masseproduksjon

     -- Enkeltvirkende S NO: Automatisk frigjøring ved strømbrudd, beskytter deler mot knusing ved varmepresse-/stemplingsstasjoner

     -- Enkeltvirkende C NC: Permanent fastspenning uten lufttilførsel, eliminerer risiko for fall av arbeidsstykket for overliggende robot EOAT

  6. Integrert magnetisk posisjonsdeteksjon

     -- Innebygd magnetisk ring inne i sylinderhuset; M9BW-bryteren sender digitalt signal til PLS for å bedømme arbeidsstykkets tilstedeværelse og kjevestatus for automatisert forriglingslogikk.

  7. Diversifisert integrert portoppsett

     -- Standard sideport, endesideport, aksial forhåndsmontert push-in fitting alternativer forenkler rørføring uten ekstra adaptere for robotende effektor.

Unified Universal Technical Specification Table

Teoretisk klemkraft @0,5 MPa (Enhet: N)

Trinn-for-trinn veiledning for valg

  1. Slagvalg

     -- Små tynne deler, smal åpning, krever høy hastighet og frekvens → MHZ2 standard slag

     -- Arbeidsstykker i store størrelser, fjerning av støpeform i dype hulrom, bred åpning kreves → MHZL2 langt slag

  2. Valg av handlingsmodus

     -- 24 timers kontinuerlig produksjon, maksimer klemkraften → D dobbeltvirkende

     -- Varmpresse-/stemplingsstasjon, forhindrer knusing av arbeidsstykket etter strømtap → S enkeltvirkende NO

     -- Lasting/lossing av robot overhead, unngå at deler faller ved strømbrudd → C enkeltvirkende NC

 3. Kjevestilvalg

     -- Kompakt miniarmatur med begrenset plass → N smal kjeve

     -- Tynne ark, PCB, håndtering av smale gap → 3 flate tynne kjever

     -- Må montere utvidede tilpassede armaturer → 1 sidetappet kjeve / 2 gjennomgående kjeve

 4. Valg av oppsett for kroppsport

     -- Fast ordinær arbeidsstasjon, standard rørføring → blank standard sideportkropp

     -- Robot EOAT, strømlinjeforme røroppsett → W/K/M aksial forhåndsinstallert push-in porthus

     -- Smal skapsideslangerom → E-endens porthus

 5. Valg av posisjonssignaldeteksjon

     -- Helautomatisk produksjonslinje, PLS trenger tilbakemelding på arbeidsstykke og kjevestatus → Utstyr M9BW magnetiske brytere (2 stk standard)

     -- Enkel manuell armatur uten automatisk signallogikk → Grunnmodell uten magnetbryter

Typiske industriapplikasjonsscenarier

  1. MHZ2 standard slagapplikasjon

     -- 3C Electronics: Høyhastighets sortering og plukking av PCB, brikker, kontakter, små plastdeler

     -- Precision Hardware: Høyfrekvent lasting/lossing av mikroaksler, skruer, stemplede miniatyrkomponenter

     -- Emballasjemaskineri: Plassering og fastklemming av flaskekorker, små kartonger og etiketter

     -- Optisk inspeksjonsutstyr: Mini-delplasseringsarmatur for visuell deteksjonsstasjoner

  2. MHZL2 Long Stroke Application

     -- Store plastdeler, tykke plater og flerlags stablet materialgrep

     -- Dype hulrom utstøting av støpeform, hjelpesprøytestøping av store arbeidsstykker

     -- Kartonger, stive plastbokser og overdimensjonert arbeidsstykkeoverføring

     -- Robot endeeffektor for håndtering av materiell med flere spesifikasjoner i blandede størrelser

Standard tilpassede pneumatiske kretsløsninger

  1. Krets 1: Dobbeltvirkende griper for masseproduksjonslinjer

     -- AFC luftserviceenhet → 4V210 5/2 magnetventil → PU6-rør → MHZ2/MHZL2 griper (M9BW-brytere koblet til PLS digital inngang)

  2. Krets 2: Sikkerhetskrets for stopp av strøm for overliggende roboter

     -- AR trykkregulator → 3V 3/2 magnetventil → MHZ2-XXC enkeltvirkende NC langslagsgriper

  3. Krets 3: Mini manuell enkel festekrets

     -- AC1500 mini luftserviceenhet → 3F fotventil → PU4 tynnslange → MHZ2-10D miniatyr standard griper

Forholdsregler for drift og vedlikehold

     -- Installer AF-serien 5μm presisjonsluftfilter oppstrøms for griperen; støv som kommer inn i styreskinnen forårsaker blokkering og forkorter levetiden drastisk.

     -- Juster arbeidsstykkets tyngdekraftsenter med kjevens sentrale akse strengt; eksentrisk ensidig tung belastning fører til ujevn skinneslitasje.

     -- Oppretthold stabilt 0,4~0,5MPa lufttrykk for høysyklusdrift; unngå langvarig kontinuerlig kjøring under fullt 0,7 MPa trykk.

     -- Reserve bufferklaring for magnetiske brytere for å forhindre skade på sonden fra høyhastighets kjevestøt.

     -- Ikke bruk i miljøer med sterk syre, alkali eller høykonsentrerte organiske løsemidler over lengre perioder; tetningskomponenter vil korrodere og svikte for tidlig.

Sammendrag av én setning

     SOLH MHZ2 standard høyfrekvente og MHZL2 langslags parallelle pneumatiske gripere tar i bruk to-stempel lineær guidestruktur med ±0,01 mm presisjon, D/S/C tre handlingsmoduser og flere utskiftbare kjeve- og portalternativer, utstyrt med M9BW magnetiske posisjonsbrytere, mye brukt for automatisk overføring av 3C, maskinvare og EOAT, pakking av roboter og maskinvare.
