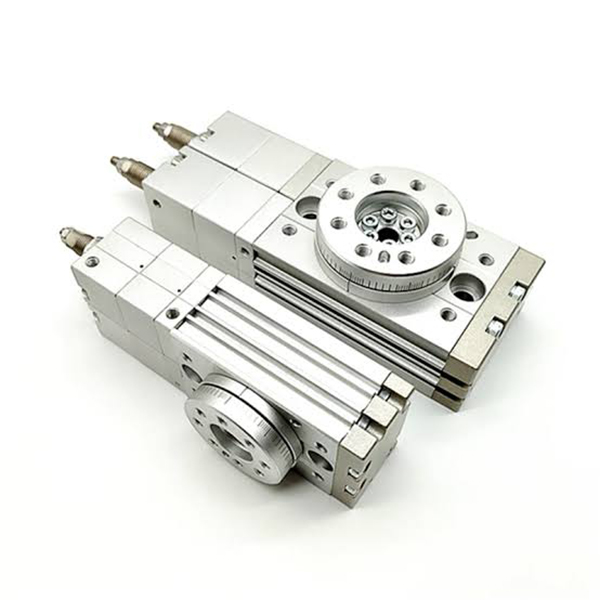

MSZ-serien tre-posisjons roterende sylinder | Tannstang pneumatisk aktuator

Merke: SOLH by Richge Technology

1. Produktoversikt og kjerneposisjonering

  SOLH MSZ-serien er en profesjonell roterende bordsylinder med tannstang spesielt designet fortreposisjonsposisjonering. Den har unik venstre/midt/høyre (0° / Midtstopp / 180°) trippelstoppfunksjon, som løser posisjoneringssmertepunktet som standard to-posisjons roterende sylindre ikke kan oppnå midtslagsstopp. Kontrollert av en enkelt 5/3-veis mellomtrykksmagnetventil uten dobbel ventilkretskonfigurasjon, forenkler den pneumatisk systemoppsett betraktelig. Midtposisjonen støtter ±10° finjustering, mens begge ender realiserer 0~95° vinkelinnstilling, noe som gjør den til den optimale pneumatiske løsningen for arbeidsstykkeavledning, sortering, multistasjonsindeksering og scenarier som krever obligatorisk mellomposisjonering.

  1.1 Series Quick Selection Core

Kjerneproduktposisjonering: Realiserer nøyaktig tre-stopp rotasjon på 0° (venstre) → Midt (midt) → 180° (høyre) med justerbar mellomposisjon for å møte fleksible posisjoneringskrav med flere vinkler.

2. Kjerne tekniske parametere (SOLH-standard)

  2.1 Grunnleggende spesifikasjoner

     • Borestørrelse: 10 / 20 / 30 / 50

     • Driftsmodus: Dobbeltvirkende, dual-rack & pinion, tre-posisjon midtstopp

     • Arbeidstrykk: 0,2~1,0MPa (gummibuffertype); 0,2~0,6MPa (hydraulisk buffertype)

     • Bevistrykk: 1,05 MPa

     • Arbeidstemperatur: 0 ℃ ~ 60 ℃ (Ingen frysende miljø)

     • Svingvinkel: 0~95° for enkel ende, total justerbar vinkel 0~190°

     • Midtstopp justering: ±10° finjustering basert på den sentrale posisjonen

     • Posisjoneringsnøyaktighet: ±0,02 mm (MSZA høypresisjonstype); ±0,05 mm (MSZB Basic type)

     • Smøremodus: Oljefri selvsmørende drift

     • Port tråd: M5 x 0,8 (10/20 boring); M8×1,25 (30/50 boring)

  2.2 Utgangsmoment og tillatt belastning (0,5 MPa)

  2.3 Buffer energiabsorpsjonskapasitet

3. Strukturelle funksjoner og tre-posisjons arbeidsprinsipp

  3.1 Kjernestrukturelle fordeler

     • Dual-Rack & Dual-Piston Mid-stop struktur: Bruker dobbelt rack-drev og uavhengig midtstoppstempeldesign, eliminerer tilbakeslag og gir stabilt og konsistent dreiemoment under tre-posisjonsveksling.

     • Integrert roterende borddesign: Utstyrt med posisjoneringsstifthull for direkte montering av arbeidsstykket, med høy stivhet og enkel og rask installasjon uten ekstra fiksturer.

     • Sentralt hult gjennomgående hull: Innebygd sentralt gjennomgående hull (Ø6~Ø12), slik at luftrør og elektriske ledninger kan passere pent, og realiserer integrerte ledninger og rør.

     • Uavhengig vinkeljustering: Utstyrt med profesjonelle justeringsbolter, som støtter uavhengig finjustering av venstre/høyre grensevinkler og midtstoppposisjon, for å realisere fleksibel vinkelkalibrering.

     • Standard magnetiske bryterspor: Standard reserverte riller på begge sider, kompatible med D-M9B og D-A93 magnetiske brytere, realiserer sanntidsdeteksjon av venstre/midt/høyre tre posisjoner for automatisert signalkobling.

  3.2 Treposisjonskontrollprinsipp (kjernefordel)

   MSZ-serien krever kunen 5/3-veis mellomtrykksmagnetventil for å realisere tre-posisjonssvitsjing, kreves ingen dobbeltventil eller kompleks luftkretskobling, noe som forenkler systemstrukturen og reduserer de totale utstyrskostnadene.

     1. Venstre posisjon (0°): Magnetventil venstre stasjon luftinntak, enkeltside lufttilførsel og revers side eksos, driver det roterende bordet til nøyaktig låsing ved 0° venstre grenseposisjon.

     2. Høyre posisjon (180°): Magnetventil høyre stasjons luftinntak, omvendt luftkretsvirkning, driver det roterende bordet til å rotere og låse ved 180° høyre grenseposisjon.

     3. Midtstoppposisjon (M): Magnetventil midtstasjon, begge sider av sylinderen er under trykk samtidig. Det roterende stempelet opprettholder kraftbalansen, og det uavhengige midtstoppstemplet skyver og låser bordet i den forhåndsinnstilte midtposisjonen, og oppnår stabil mellomposisjon.

4. Fullfør modellnavneregler

  Typisk modellkode: MSZB20-R-M9BL

5. Utvalgsregler og typiske applikasjoner

  5.1 Regler for utvalgsprioritet

     1. Still etterspørsel først: Velg MSZ-serien for arbeidsforhold som krever tre-posisjon (venstre/midt/høyre) stopp; MSQ/HRQ to-posisjons roterende sylindre er ikke aktuelt.

     2. Presisjonsmatching: Velg MSZA høypresisjonstype for posisjoneringsscenarier med høy gjentakelse; velg kostnadseffektiv MSZB-grunntype for generelle universelle scenarier.

     3. Hastighet og lasttilpasning: Adopt -R hydraulisk buffertype for drift med høy hastighet, tung last og høy slagkraft; standard gummibuffer er tilstrekkelig for lavhastighets lett belastningsdrift.

     4. Last bekreftelse: Sørg strengt for at faktisk radiell belastning, aksial belastning og bøyemoment er lavere enn de tillatte verdiene for å unngå fastkjøring og posisjoneringsavvik.

  5.2 Typiske applikasjonsscenarier

     • Arbeidsstykkeavledning og sortering: Realiser midtposisjonering og venstre/høyre materialfordeling med 0°/90°/180° flervinkelswitch.

     • Indeksering av flere stasjoner: Tre-posisjonssvitsj for automatiserte monterings-, deteksjons- og prosessoverføringsstasjoner.

     • Flip og styring av arbeidsstykket: Fullfør stabile vippe- og styrehandlinger gjennom 0° → midten → 180° progressiv rotasjon.

     • Elektronisk og emballasjeautomatisering: Brukes på stramming av flaskekork, chipposisjonering, flervinklet produktdeteksjon og presisjonspakkeutstyr.

6. Sammenligning av MSZ vs MSQ kjerneforskjell

Sammendrag av én setning

     SOLH MSZ-seriens tre-posisjons tannstang-roterende sylinder oppnår eksklusiv venstre/midt/høyre trippel stoppposisjonering med enkel-ventil enkel kontroll, justerbar midtvinkel og høy repetisjonsnøyaktighet, og er den profesjonelle tilpassede løsningen for automatisert sortering, indeksering og multi-vinkel posisjoneringsutstyr.
