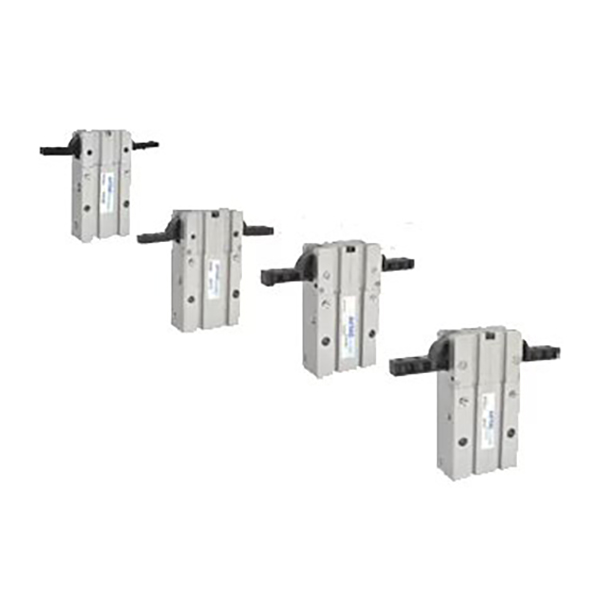

HFR Series 180° Pivot-type Pneumatisk griper med bred åpning

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH HFR-serien er pivot-koblingsdrevet 180° vidåpnede 2-kjeft pneumatisk griper. Kjernestyrker: full 180° kjeveåpning for maksimal klaring, utmerket mekanisk unngåelsesevne, tre universelle monteringsoverflater, integrert støvtett struktur og forhåndsinstallert permanent magnet. Det er det ordinære aktuatorvalget for stasjoner med lett belastning som krever stor svingklaring for å eliminere interferens fra plukke-og-plassering og griping av et bredt område.

Kjernestruktur og arbeidsfunksjoner

     -- Driftsprinsipp: Stempelet skyver dreiekoblingsenheten for å drive to kjever for roterende bevegelse. Enkeltkjeve svingvinkel når 90°, kjevene danner rett linje når de er helt åpnet for å maksimere unngåelsesplass.

     -- Handlingskarakteristikk: Dobbeltvirkende som standard; lufttilførsel for fastspenning, reversluft for åpning. Maks åpen vinkel 180°±2°, overlukkingsvinkel -2°~-5° for stabil posisjonering.

     -- Støv- og slitasjebeskyttelse: Optimalisert støvtett struktur ved kjeveseksjonen for støvete miljøer. Metallseparatorplater isolerer friksjonsflater for å redusere slitasje og forlenge levetiden.

     -- Fleksibel montering: Tre monteringsflater (side / bunn / bak). Plassering av pinnehull på bunnen forbedrer monteringsnøyaktigheten og gjentatt posisjonering.

     -- Sensorkompatibilitet: Permanent magnet utstyrt for alle spesifikasjoner. Sirkulære sensorspor på sidevegger støtter direkte installasjon av CMSH/DMSH(S) magnetiske brytere uten ekstra braketter.

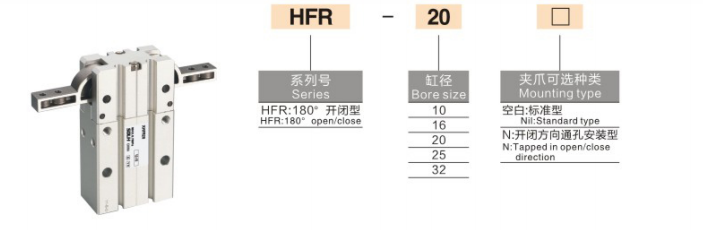

Komplett modellkodingsregel

   1. Modelleksempel:HFR20N+2CMSH

   2. Standard ordrereferanseeksempler

     -- HFR16: Bore 16, dobbeltvirkende grunnmodell uten magnetbryter

     -- HFR25N: Bore 25, gjennomhullsmonteringsversjon

     -- HFR32+2CMSH: Bore 32, utstyrt med to CMSH magnetiske brytere

Universal Core tekniske spesifikasjoner (dobbeltvirkende @0,5 MPa)

Kjerne konkurransefordeler

   1. 180° ultrabred åpning for fullstendig mekanisk unngåelse

     -- Kjevene justeres i rett linje ved fullt slag, og gir maksimal klaring for å løse problemer med arbeidsstykkeinterferens, ideelt for plukking av komponenter med dype hulrom og smale åpninger.

   2. Lettvektseffektiv pivotkoblingsstruktur

     -- Forenklet koblingsdesign reduserer kroppsvekten med 15 % sammenlignet med tilsvarende parallelle gripere, rask respons egnet for høyfrekvente sykluser med lett belastning.

   3. Støvtett og slitesterk for tøffe verkstedforhold

     -- Spesiell kjeveforsegling forhindrer inntrengning av rusk; anti-friksjon metallseparatorer sikrer sykluslevetid ≥5 millioner ganger.

   4. Tresidig montering pluss lokaliseringsstifter for enkel igangkjøring

     -- Monteringshull i flere retninger sammen med bunnfestestifter muliggjør rask sentrering og konsekvent gjentatt posisjonering for kompleks verktøyoppsett.

   5. Innebygd magnet, klar for sensorinstallasjon

     -- Standard integrert permanent magnet og dedikerte glidespor eliminerer ekstra monteringsutstyr, noe som sparer komponentkostnader og monteringstid.

Monteringsformer og typiske industrielle bruksområder

   1. Monteringsalternativer

   -- Sidemontering: Horisontalt, vidåpningsgrep for overføring av arbeidsstykker i stor størrelse på samlebånd

   -- Bunnmontering: Vertikal løfting pluss unngåelsesbevegelse for støpeform i dype hulrom og beholderplukking

   -- Bakmontering: Sideklaringsgrep for trange stasjoner utsatt for mekanisk interferens

   2. Typiske applikasjonsscenarier

     -- 3C og elektronikk: Gripende mobile midtrammer, batterirom og store plasthus

     -- Bilkomponenter: Overføring av lampeskall, innvendige paneler og store gummideler

     -- Emballasje og logistikk: Unngå plukking av store kartonger, paller og poser

     -- Generell automatisering: Lasting/lossing, omsetnings- og monteringsstasjoner som krever 180° klaring

3-trinns hurtigvalgsveiledning

   1. Borevalg basert på emnemasse og gripemoment

     -- 10 ≤0,5kg；16 =0,5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. Reservere ≥30 % sikkerhetsmargin.

   2. Svingslag bekreftelse

     -- Velg HFR hvis full 180° klaring er nødvendig; velg MHW2 hvis bare vidvinkelklemming uten alvorlige forstyrrelser.

   3. Konfigurasjonstilpasning

     -- PLS-forriglingskontroll: Installer to CMSH-brytere for å overvåke status for fullt åpen og lukket.

     -- Monteringskrav: Standardversjon med posisjoneringsstifter for bunnposisjonering; velg suffiks N for gjennomgående installasjon.

Sammendrag av én setning

     SOLH HFR pivot-type 180° bred åpning pneumatisk griper bruker koblingssvingmekanisme med full 180° kjeveklaring, tresidig montering, støvtett konstruksjon og innebygd magnet; foretrukket aktuator med lett belastning for automatiserte pick-and-place, vendestasjoner som krever stor mekanisk unngåelsesplass i 3C, bil- og pakkeutstyr.
