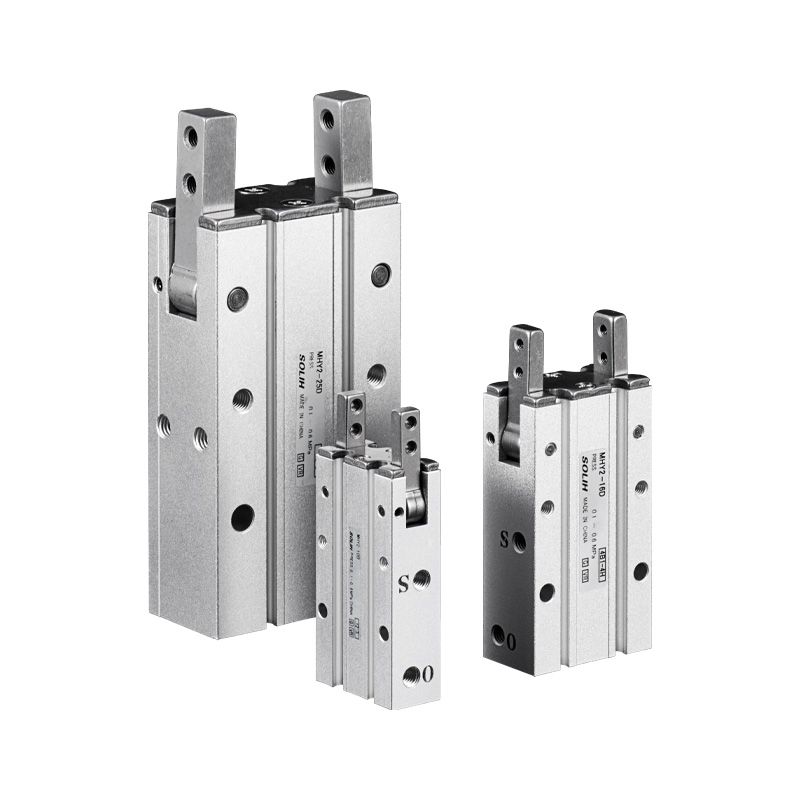

MHY2-serien 180° kamdrevet svingpneumatisk griper

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH MHY2-serien er standard 180° bredsvingende kamdrevet 2-kjeft pneumatisk griper. Kjernefordeler: ultra stor åpningsvinkel, lett kompakt struktur, anti-støv struktur og stabil repetisjonsposisjonering. Ideell for håndtering av runde og uregelmessige arbeidsstykker, automatisert lasting/lossing, vending og sortering. Enkel bevegelsesbane gjør det enkelt å velge og slippe uten komplekse mekaniske bevegelser.

Kjernestruktur og driftsprinsipp

     -- Transmisjon: Kammekanisme (ikke gir og stativ). Doble stempler skyver kamenheten for å drive to kjever synkront. Maks åpningsvinkel 180°, overlukkende stilling -3° for anti-løsende holding. Glatt synkronisert sving uten kjeveavbøyning.

     -- Konstruksjon: Aluminiumslegering, kjever i rustfritt stål som standard, innebygd magnetisk ring, fire-sides magnetiske brytermonteringsspor. Monteringshull tilgjengelig på bunn- og sideflatene. Design med smal klaring forhindrer at støv og rusk trenger inn i den interne mekanismen.

     -- Driftsmodus: Kun dobbeltvirkende (D), ingen enkeltvirkende NO/NC-varianter. Toveis luftkontroll med justerbar åpnings-/lukkehastighet.

     -- Posisjoneringsnøyaktighet: Gjenta posisjoneringsnøyaktighet ±0,02 mm med konsekvent svingvinkel.

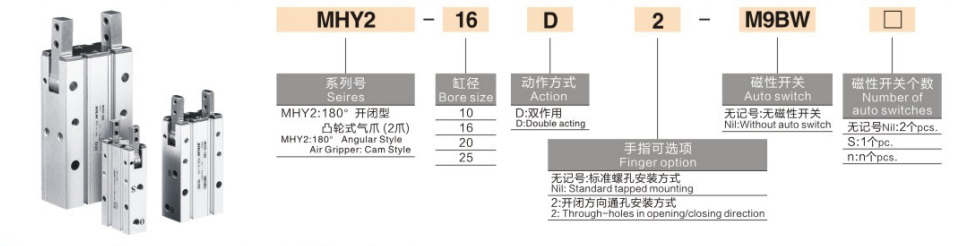

Komplett modellkodingsregel

  1. Modelleksempel:MHY2-16D-S-M9BW

  2. Standard ordrereferanse

     MHY2-20D-S-M9BW: Boring 20, dobbeltvirkende, innebygd magnetring, M9B magnetbryter med 1m kabel.

Universal Core tekniske spesifikasjoner

Data for klemmemoment og kraft (0,5 MPa, referanseklemmeavstand L=35 mm)

     Viktig merknad: Den effektive klemkraften avtar når klemavstanden L forlenges. Verifisering av lastmoment er obligatorisk under valg.

Foretrukket applikasjonsscenarier

  ✅ Velg MHY2 hvis:

     - Krever ultrabred 180° åpning for sylindriske rør, uregelmessige formede deler, laste-/lossestasjoner og vippestasjoner

     -- Lett nyttelast kompakt robotende effektor, lettvektsdesignprioritet

     -- Verkstedmiljø med støv og rusk, krever intern struktur mot kontaminering

     -- Trenger alternativ løsning når MHZ2 parallellgriper ikke kan gripe uregelmessige arbeidsstykker med stor diameter

  ❌ Anbefales ikke, velg alternative modeller:

     -- Trenger enkeltvirkende normalt åpen / normalt lukket kraftavslag → Velg MHW2 girsvinggriper

     -- Krever boring større enn 25 mm og stor klemkraft → Velg MHW2-serien (maks boring opptil 40)

     -- Ren parallell lineær oppspenning med liten åpningsvandring → Velg MHZ2 parallellgriper

Retningslinjer for nøkkelvalg

     -- Velg boring i henhold til arbeidsstykkets diameter og ytre dimensjon: 10 (liten) →16 →20 →25 (middels-stor)

     -- Legg til suffikset -S magnetisk ring pluss magnetiske brytere i M9-serien for tilbakemelding av PLS-posisjon

     -- Monteringsvalg: blank for standard tappet hull; suffiks -2 for installasjon gjennom hull egnet for montering av plattform og brakett

     -- Lastkontroll: Hold klemmeavstand L ≤35 mm; opprettholde sikkerhetsfaktor ≥1,5 for dreiemoment og klemkraft

Sammendrag av én setning

     SOLH MHY2 kamdrevet 180° bred svingende pneumatisk griper tar i bruk anti-støv kamoverføringsstruktur, kun dobbeltvirkende, ±0,02 mm repetisjonsnøyaktighet med valgfri magnetisk bryter og gjennomhullsfeste, lettvekts kompakt løsning for runde og uregelmessige arbeidsstykkeplukking, automatiseringsutstyr for miniatyrroboter og sortering.
