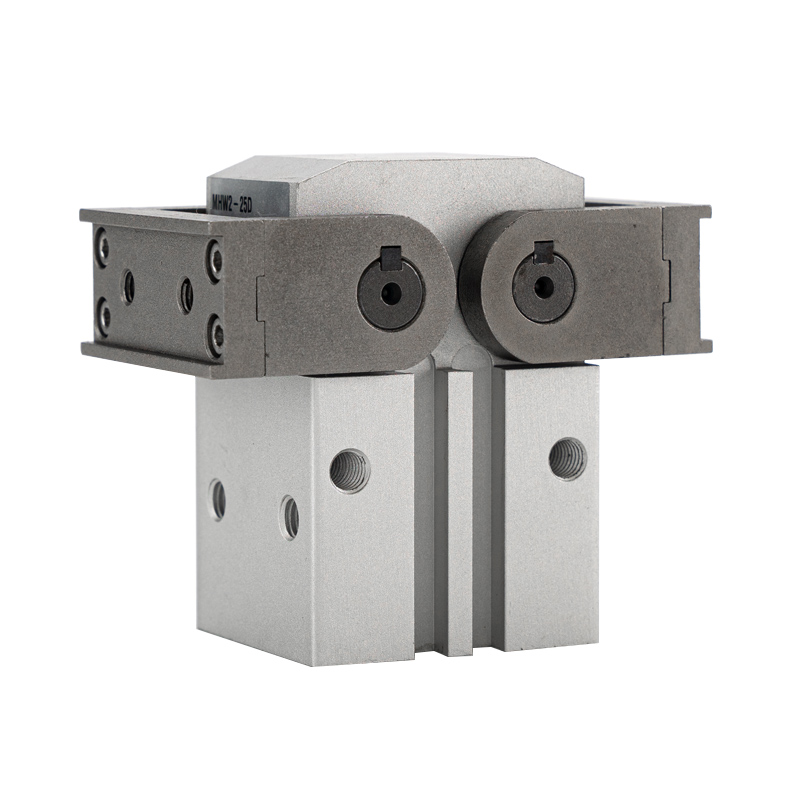

MHW2 Series 180° Pneumatisk griper med tannstang og pinjongsving

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH MHW2-serien er tannstangdrevet 2-kjeft svinggriper med en total åpningsvinkel på 180°. Kjernestyrker: presis synkron bevegelse av giret, ultrabred 180° svingvinkel, plassbesparende kontur, monteringsspor på fire sider og støvtett slitesterk konstruksjon. Utbredt for vipping av arbeidsstykker, lasting/lossing, gripende deler i stor størrelse og stasjoner med begrenset plass, og blir vanlig utvalg for applikasjoner med svinggripere med store vinkler.

Kjernestruktur og designfunksjoner

     -- Arbeidsprinsipp: Sylinderen skyver tannstangen til å drive tannhjulet for synkron rotasjon; to kjever svinger symmetrisk. Girinngrep sikrer utmerket synkronisering, jevn klemkraft uten offset avvik.

     -- Svingkarakteristikk: Hver kjeve roterer opptil 90°, total bilateral åpning 180°. Fullt åpne kjever står vinkelrett på sylinderkroppen, og opptar minimalt med projeksjonsplass, ideelt for materialhåndtering som krever mekanisk unngåelse.

     -- Body Layout: Firkantet hardanodisert aluminiumshus med innebygd magnetisk ring. Fire-sides (øverste/nederst/venstre/høyre) sensorspor støtter direkte montering av M9B / A93 magnetiske brytere, ubegrenset sensorarrangement.

     -- Materiale og beskyttelse: Hard oksidasjonssylinder, kjever av høyfast legert stål og støvtett tetningsstruktur. Smal klaring forhindrer inntrengning av fremmedlegemer, stabil ytelse under støvete verkstedforhold og forlenget levetid.

     -- Driftsmodus: Dobbeltvirkende (D). Toveis sylindertrykk driver forover/revers girrotasjon for å realisere kjeveåpning og lukking.

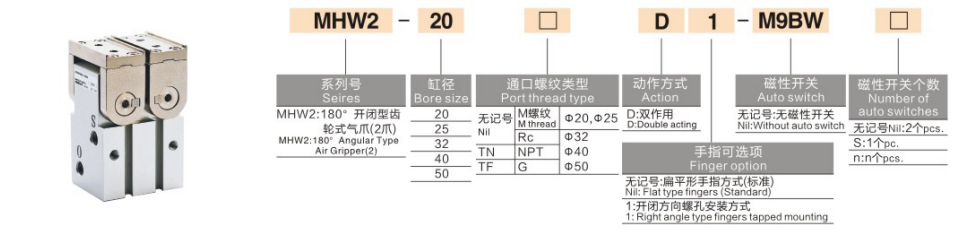

Komplett modellkodingsregel

 1. Modelleksempel:MHW2-32D-M9BW

  2. Standard ordrereferanseeksempler

     -- MHW2-25D: Bore 25, dobbeltvirkende grunnmodell uten magnetbryter

     -- MHW2-40D-M9B: Bore 40, dobbeltvirkende utstyrt med M9B magnetisk bryter

Tekniske spesifikasjoner for universell kjerne (0,5 MPa forsyningstrykk)

Kjerne konkurransefordeler

  1. 180° ultrabred svingvinkel og utmerket plassutnyttelse

     -- Kjevene står vertikalt i forhold til kroppen ved full åpning, og opptar kun sylinderprojisert plass, egnet for trange stasjoner og prosesser som krever at arbeidsstykket unngås og vippes.

  2. Synkron girkasse med høy presisjon

     -- Tannstang-inngrepsdrift, synkron feil ≤0,1°, balansert symmetrisk fastspenning, forhindrer effektivt at arbeidsstykket glir forårsaket av ensidig kraft.

  3. 360° fleksibel sensorlayout

     -- Magnetiske brytere kan monteres på fire kroppsoverflater for å oppnå posisjonsovervåking i alle retninger, praktisk installasjon og igangkjøring for enhver monteringsorientering.

  4. Støvtett struktur for tøffe miljøer

     -- Optimalisert tetning og liten innvendig spalte blokkerer støvinntrengning; mekanisk levetid ≥5 millioner sykluser, stabil for langsiktige høysyklus automatiserte produksjonslinjer.

 Monteringsformer og typiske industrielle bruksområder

  1. Monteringsalternativer

     -- Aksial horisontal montering: Horisontal fastspenning for lasting og lossing av samlebånd

     -- Langsgående vertikal montering: Vertikal løfting for vippestasjoner for arbeidsstykker

     -- Sidemontering på siden: Sideklemming for trangt utstyrsplass

  2. Typiske applikasjonsscenarier

     -- Elektronikk og husholdningsapparater: Gripende og vippede hus, paneler og store komponenter

     -- Bildeler: Transport av lampehus, interiørlister og små støpegods

     -- Logistikk og emballasje: Håndtering av bokser, paller og fatmaterialer

     -- Maskin- og sprøytestøpingsautomatisering: Plukking av store arbeidsstykker fra verktøymaskiner og støpemaskiner

Sammenligning av utvalg: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

3-trinns hurtigvalgsveiledning

  1. Borevalg basert på emnemasse

     -- 20 ≤ 3 kg; 25 = 3 ~ 5 kg; 32 = 5 ~ 10 kg; 40 = 10 ~ 15 kg; 50 = 15 ~ 20 kg. Reservere ≥30 % lastsikkerhetsmargin.

  2. Verifisering av svingvinkel

     -- Standard enkeltkjeve svingvinkel 90°, total åpning 180°. Bekreft tilstrekkelig klaring for å imøtekomme arbeidsstykkets dimensjoner og unngå bevegelse.

  3. Konfigurasjonstilpasning

     -- Posisjonssignaltilbakemelding: Bruk firesidige monteringsspor med magnetiske brytere i M9B-serien for fleksibel layout uavhengig av installasjonsretningen.

     -- Støvete verkstedmiljø: Prioriter MHW2 på grunn av overlegen støvtett tetningsstruktur.

Sammendrag av én setning

     SOLH MHW2 rack & pinion 180° svingende pneumatisk griper tar i bruk synkron girkasse med firesidig magnetisk bryterinstallasjon og støvtett forsegling, som støtter vending av arbeidsstykker med middels belastning og materialhåndtering; ideell plassbesparende svinggriper for emballasje-, bil- og generell automasjonsstasjoner med begrenset plass.
