HFZ Series Linear Guide Parallell Pneumatic Gripper

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH HFZ-serien er en parallellgriper med høy stivhet utstyrt med integrert rulle-/kulelinjeføring, drevet av synkron mekanisme med to stempel og tannstang. Fullt utskiftbar med SMC MHZ2-serien.

     Tre operasjonsvarianter tilgjengelig:

     -- HFZ: Dobbeltvirkende standardtype

     -- HFSZ: Enkeltvirkende normalt lukket (fjærklemme, avslagsholder)

     -- HFTZ: Enkeltvirkende, normalt åpen (fjærfrigjøring, avslåing åpen) Egnet for generell presisjonsklemming av lett og middels last, automatisert montering og robotende effektorapplikasjoner.

Kjernestruktur og driftsprinsipp

  1. Transmisjon: Dobbelt stempel + tannstang og synkron drev. To kjever opprettholder perfekt parallell bevegelse uten forskyvning eller avbøyning.

  2. Styresystem: Integrert lineær rulle-/kuleføring med lokaliseringspinner på bunnen for å forhindre forskyvning. Utmerket stivhet, høy gjentakelsesnøyaktighet og sterk motstand mot forskyvningsbelastning.

  3. Driftsmoduser

     -- HFZ Dobbeltvirkende: Lufttilførsel for åpen/lukke, universell kontinuerlig produksjon

     -- HFSZ Enkeltvirkende NC: Lufttilførsel åpner kjever; fjærklemmer ved luftavskjæring (holding av arbeidsstykket)

     -- HFTZ Enkeltvirkende NO: Lufttilførsel lukker kjevene; fjæren åpnes når luften skjæres av (automatisk utløsning av strøm)

  4. Konstruksjon: Aluminiumslegering, kjever i rustfritt stål, innebygd magnetring. Dual-side magnetisk bryter grooves; multimonteringsflater: bunn / side / gjennomgående hull.

  5. Posisjonsnøyaktighet: ±0,01 mm (boring 6~25); ±0,02 mm (boring 32~40), stabil under høyfrekvent sykling.

Komplett modellkodingsregel

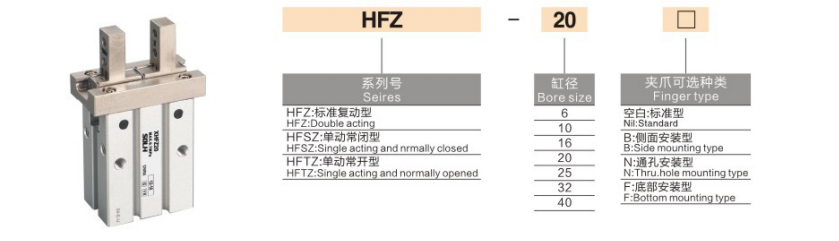

 1. Modelleksempel:HFZ20N-M9BW

 2. Standard ordrereferanse

     HFZ25N-M9BW Bore 25, dobbeltvirkende, gjennomhullsfeste, M9B magnetbryter med 1m kabel.

Universal Core tekniske spesifikasjoner

Slag- og klemkraftreferansetabell (0,5 MPa, standardkjever)

⚠️ Viktig merknad: Den effektive klemkraften avtar når kjeveforlengelsen L øker. Lastverifisering med sikkerhetsfaktor ≥1,5 er obligatorisk.

Foretrukket applikasjonsscenarier

  ✅ Velg HFZ-serien hvis:

     -- Trenger direkte erstatning for SMC MHZ2; krever enkeltvirkende av/på-hold/utløsningsfunksjon

     -- Lett og middels belastning presisjon parallellklemming: 3C elektronikk, presisjon maskinvare, sprøytestøping, pakkeutstyr

     -- Høy stivhet og forskyvningslastmotstand kreves for robotende effektorer og presisjonsmonteringsstasjoner

     -- Fleksibel montering i flere retninger: installasjon gjennom hull / side / bunn for kompakt integrert mekanisme

Retningslinjer for nøkkelvalg

   1.Velg borestørrelse i henhold til arbeidsstykkevekt og klemmemodus (ytre / indre grep), sørg for klemkraft ≥1,5 ganger faktisk belastning

   2.Valg av driftsmodus

     -- Strøm av kontinuerlig klemme → HFSZ normalt lukket

     -- Automatisk avslåing → HFTZ er normalt åpen

     -- Kontinuerlig masseproduksjon uten krav om sikkerhetsfjær → HFZ dobbeltvirkende

  3. Monteringsvalg: Standard tappet hull (blank) / gjennomgående hull (N) / sidefeste (B) for å passe plattform eller brakett

  4. Posisjonsdeteksjon: Utstyr -M9□ magnetiske brytere, tosidige spor støtter 2 brytere for åpen og lukket signaltilbakemelding

  5. Offset lastkontroll: Begrens kjeveforlengelseslengden L, unngå å overskride tillatt bøyemoment for lineær føring

Sammendrag av én setning
