HFY Series Y-Type Pivot Swing Pneumatic Gripper

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH HFY-serien er en kompakt Y-formet svinggriper drevet av enkeltstempel- og svingspakmekanisme, direkte alternativ til SMC MHC2. Kjerneegenskaper: dreiemomentforsterkning med spak for sterk klemkraft, stor svingåpningsvinkel, slank kropp for trang installasjonsplass. Ideell for runde, buede og uregelmessige små komponenter, mye brukt i elektronikk, maskinvare, plastdeler og lette monteringsstasjoner.

Kjernestruktur og arbeidsprinsipp

   1. Transmisjon: Enkeltstempel skyver dreiespaken for å konvertere lineær bevegelse til Y-type svingebevegelse. Spakstruktur forsterker utgangsmomentet for kraftig fastspenning.

   2. Driftsmoduser

     -- HFY: Dobbeltvirkende (standard) – toveis luftkontroll for åpning og lukking

     -- HFTY: Enkeltvirkende Normally Open – lufttilførselsklemmer; fjæren åpner seg automatisk etter trykktap

   3. Svingvinkel: Maks åpen +30°, overlukk -10°, total effektiv sving ca. 40°, gir tilstrekkelig åpningsklaring for å plukke deler.

   4. Konstruksjon: Hard anodisert aluminiumskropp, høystyrke kjever, innebygd magnetisk ring. Tre monteringsflater (bunn / side / bak). Integrerte justerbare gassventiler for uavhengig hastighetskontroll.

   5. Posisjonsnøyaktighet: Gjentatt posisjoneringsnøyaktighet ±0,02 mm, stabil for lett presisjonsplukking.

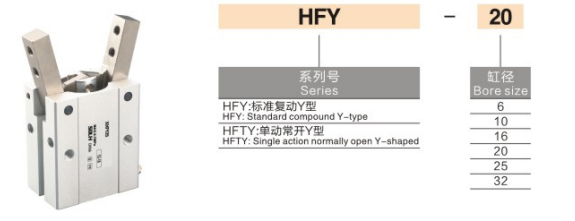

Komplett modellkodingsregel

   1. Modelleksempel:HFY20-M9BW

  2. Standard ordrereferanse

     HFY25-M9BW Bore 25, dobbeltvirkende, utstyrt med M9BW magnetbryter (1m kabel).

Universal Core tekniske spesifikasjoner

Svingvinkel- og klemmemomentbord (@0,5 MPa, standardkjever)

⚠️ Viktig merknad: Klemmomentet avtar når kjeveforlengelsen øker. Sikkerhetsfaktor ≥1,5 må reserveres ved lastberegning.

Foretrukket applikasjonsscenarier

   ✅ Prioriter HFY hvis:

     -- Arbeidsstykker er runde, bueformede eller uregelmessige miniatyrkomponenter (elektroniske terminaler, små plasthus)

     -- Krever relativt stor åpningsvinkel (~40°) innenfor begrenset installasjonskonvolutt

     -- Høyde/bredde begrenset utstyrslayout; Y-svingstruktur sparer mer plass enn parallelle gripere

     -- Lett belastning ≤5 kg, høyfrekvent sykling, krevende kostnadseffektiv aktuator

     -- Trenger fleksibel tre-overflatemontering for kompakt tilpasset verktøy

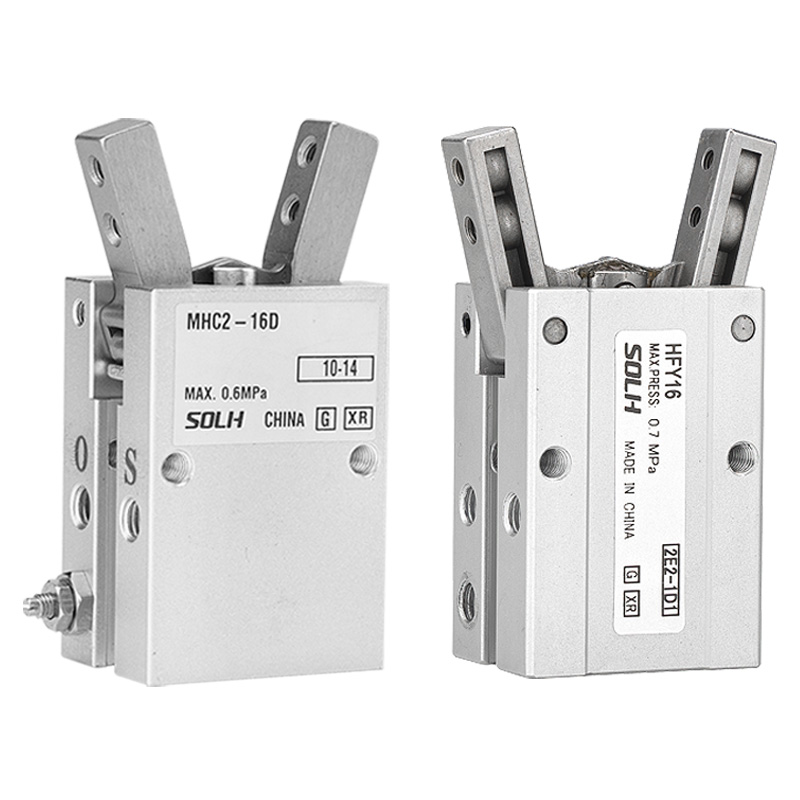

Sammenligning av utvalg: HFY VS SMC MHC2

Retningslinjer for nøkkelvalg

   1. Borevalg basert på emnemasse og kjeveforlengelse

     -- Lett belastning ≤1kg → ø6/10; Middels belastning 1~5kg → ø16~32

   2. Valg av driftsmodus

     -- Generell kontinuerlig produksjon → HFY dobbeltvirkende

     -- Trenger automatisk åpning etter strømbrudd → HFTY enkeltvirkende NO

   3. Monteringsoppsett

     -- Standard bunnmontering foretrukket; sidefeste for smal bredde; bakfeste for samlebåndsoverføringsstasjoner

   4. Hastighetsjustering

     -- Bruk innebygde justerbare gassventiler for å kontrollere svinghastigheten og unngå støt på arbeidsstykket

   5. Tilbakemelding på posisjon

     -- Installer CMSH / DS1-G magnetiske brytere på doble spor for å oppdage helt åpen og lukket tilstand

Sammendrag av én setning

     SOLH HFY Y-type pivot swing pneumatisk griper vedtar momentforsterkningsstruktur med enkelt stempelspak, tilgjengelig i dobbeltvirkende HFY og enkeltvirkende NO HFTY, tre-overflatemontering med innebygd gassventil og magnetisk bryterspor, kostnadseffektivt alternativ til MHC2 for runde og uregelmessige plastdeler med høy belastning og uregelmessig 3- og uregelmessig belastning av plast. utstyr.
