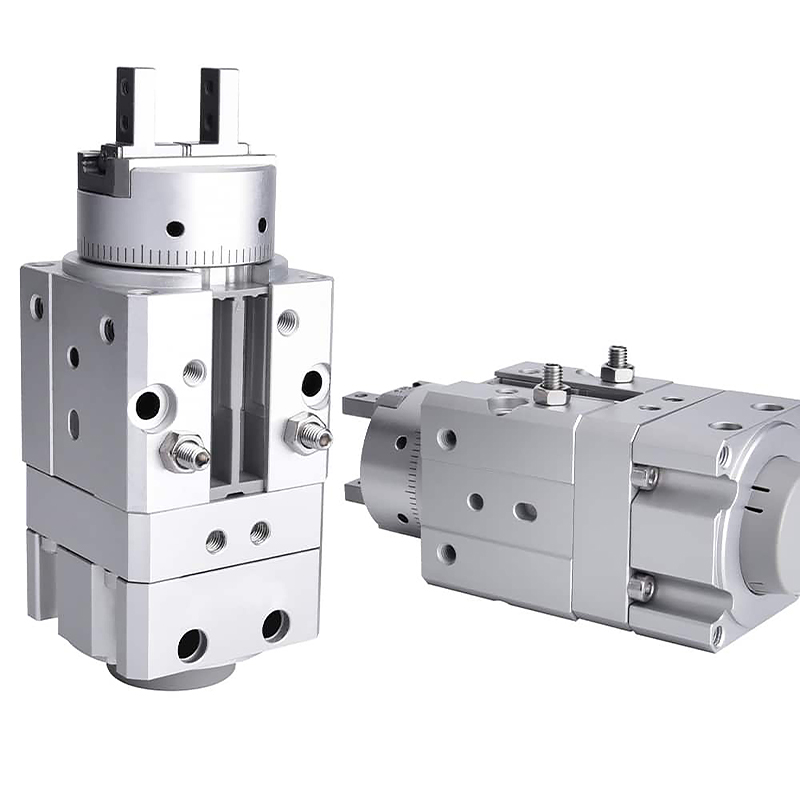

MRHQ-serien integrert roterende griper (Vane Type, Gripping & Rotation Alt-i-ett)

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH MRHQ-serien er en integrert aktuator som kombinerer rotasjonssylinder av vingetype og parallell 2-kjeft griper. Kjernefordeler: ultrakompakt integrert struktur, standard 90° / 180° svingvinkler, ±10° vinkelfinjustering, 5-veis universalmontering, høyhastighets- og høypresisjonsdrift. Det er den foretrukne løsningen for lett og middels belastning av arbeidsstykker, klemme, vipping, endring av overføringslinjeretning og stasjoner med begrenset plass. Bytt ut diskret kombinasjon av roterende bord + separat griper for å forenkle mekanisk layout.

Kjernestruktur og arbeidsfunksjoner

     -- Driftsprinsipp: Integrert vingeroterende enhet driver utgående akselrotasjon, matchet med innebygd parallellgriper. Struktur i ett stykke uten ekstra koblingsbraketter.

     -- Integreringsfortjeneste: Total lengde forkortet med ~20 % sammenlignet med delt roterende bord + gripeenhet. Unngå å svinge og trekke i rør/kabler under rotasjon for jevnere bevegelse og raskere respons.

     -- Justering av svingvinkel: Standard 90° og 180° versjoner. Endestoppskruer muliggjør ±10° total justering (±5° på hver ende) for å tilfredsstille krav til posisjonering av flere vinkler.

     -- Fleksibel montering: 5 monteringsflater (2 aksiale endeflater + 3 sidesider). Plassering av nasser på topp/bunn og sideplasseringsstifthull for rask sentrering og enkel montering.

     -- Materiale og holdbarhet: Armaturhus i hard anodisert aluminium, slitesterke skovltetninger og kjever i rustfritt stål. Mekanisk levetid ≥5 millioner sykluser, stabil for høyfrekvente automatiserte linjer.

     -- Sensorkompatibilitet: Fabrikkutstyrt med magnetisk ring. Støtter opptil fire magnetiske brytere: to for rotasjonsgrensedeteksjon og to for åpen/lukket tilbakemelding for å realisere full posisjonskontroll med lukket sløyfe.

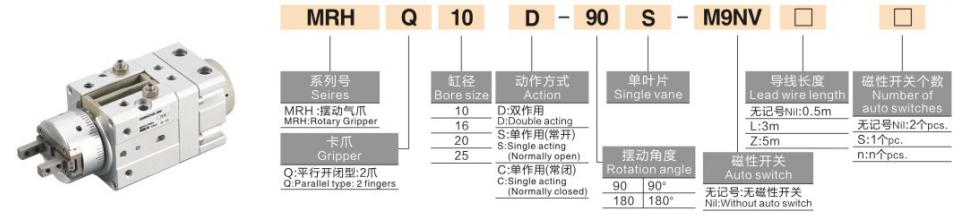

Komplett modellkodingsregel

 1. Modelleksempel:MRHQ16D-90S-M9B

  2. Standard ordrereferanseeksempler

     -- MRHQ10D-90S: Boring 10, dobbeltvirkende kjeve, 90° rotasjon, enkeltvinge roterende enhet, uten bryter

     -- MRHQ25D-180S-M9BW: Bore 25, 180° sving, utstyrt med M9BW magnetisk bryter

Tekniske spesifikasjoner for universell kjerne (testtrykk: 0,5 MPa)

Kjerne konkurransefordeler

  1. Kompakt alt-i-ett-struktur, plassbesparende og stabil bevegelse

     -- Kombinert gripe- og rotasjonsfunksjon reduserer den totale dimensjonen, eliminerer kabel-/slangemotstand under rotasjon, ideell for trange utstyrshulrom.

  2. Standard 90° / 180° sving med finvinkeljustering

     -- Justerbart ±10° rotasjonsområde, egnet for vending av arbeidsstykket, retningsoverføring og flervinklede posisjoneringsprosesser.

  3. 5-veis montering + presisjonslokaliseringsstruktur

     -- Aksial og lateral multi-orientering installasjon, lokalisering av knaster og pinnehull forenkler sentrering og forkorter igangkjøringstiden.

  4. Høy frekvens og høy presisjon for lett/middels belastning

     -- Gjentakelsesnøyaktighet ±0,01 mm, kjevesykling opp til 180 cpm; designet for arbeidsstykker fra 0,1 ~ 5 kg.

  5. Flerpunkts sensorovervåking for PLS-forrigling

     -- Opptil fire magnetiske brytere kan monteres for samtidig å overvåke roterende grenseposisjoner og kjeve åpen/lukket status for automatisert sekvensiell kontroll.

Monteringsmetoder og typiske industrielle bruksområder

  1. Monteringsalternativer

     -- Aksial horisontal montering: Endring av arbeidsstykkeretning på samlebånd

     -- Vertikal montering i lengderetningen: Opp-ned-belastning pluss omsetningsvirkning for verktøymaskiner

     -- Sidemontering på siden: Grip og vending på siden på trange stasjoner

  2. Typiske applikasjonsscenarier

     -- 3C og elektronikk: Gripende og vendende telefonhus, batterideksler og miniatyrpresisjonskomponenter

     -- Bilkomponenter: Overføring av innvendige plastdeler, gummielementer og små støpegods

     -- Emballasje og logistikk: Retningsendring for små esker, paller og materialer i pose

     -- Generell automatisering: Stasjonsbytte, 180° arbeidsstykkeomsetning og posisjoneringsmontering

3-trinns hurtigvalgsveiledning

  1. Borevalg basert på emnemasse

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Oppretthold minimum 30 % sikkerhetsmargin.

  2. Svingvinkelbekreftelse

     -- Velg 90S for 90° omsetning; velg 180S for 180° vending. Velg MRHQ hvis finjustering av roterende slag er nødvendig.

  3. Konfigurasjonstilpasning

     -- Posisjonskontroll med lukket sløyfe: Installer fire magnetiske brytere i M9-serien for å overvåke både rotasjons- og kjevestatus.

     -- Begrenset installasjonsoppsett: Prioriter MRHQ-integrert modell i stedet for delt roterende bord + gripeenhet.

Sammendrag av én setning

     SOLH MRHQ integrert roterende griper av vingetype kombinerer parallell kjeveklemming og roterende vending til en kompakt enhet med standard 90°/180° justerbar svingvinkel, 5-veis montering og multisensorkompatibilitet; perfekt løsning for lett og middels belastning for vipping av arbeidsstykker, lasting/lossing og retningsoverføring på automatiserte produksjonslinjer med begrenset plass.
