MHT2 Series Toggle Joint Heavy Duty selvlåsende pneumatisk griper

Merke: SOLH by Richge Technology

Produktoversikt

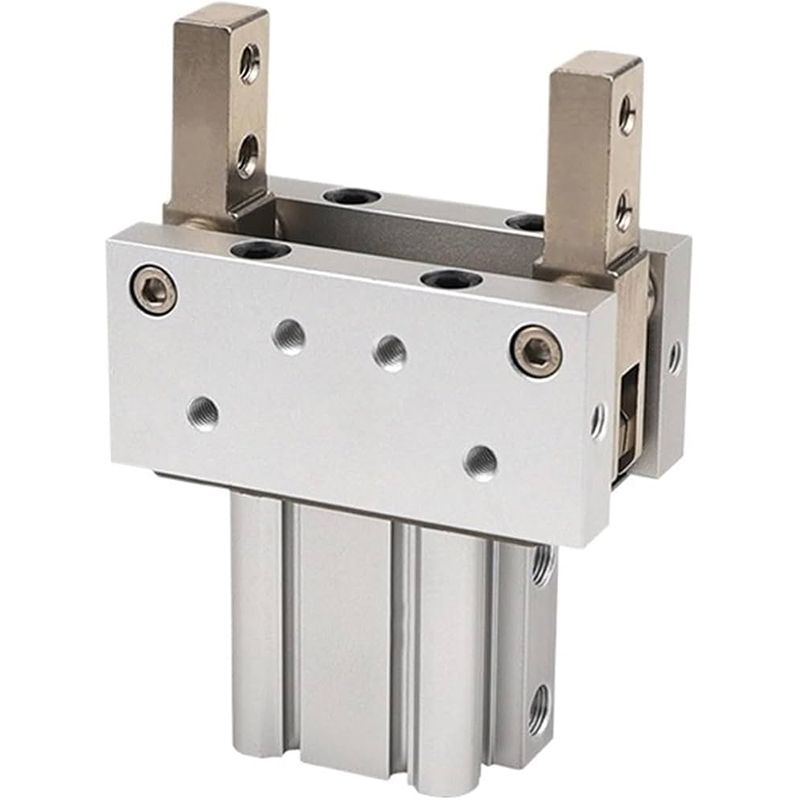

     SOLH MHT2 series is toggle-joint driven 2-jaw pivot angular gripper. Enestående funksjoner inkluderer vekslende selvlåsende mekanisme, kraft-av-holdeevne, ultrahøyt klemmoment og firesidige sensorinstallasjonsspor med høy strukturell stivhet.

     Optimalisert for fastspenning, transport og posisjonering av tunge arbeidsstykker med strenge sikkerhetskrav mot fall; den foretrukne griperen for tung last for automatiserte stasjoner med høy risiko.

Kjernestruktur og designfunksjoner

     -- Working Principle: Cylinder push-pull combined with toggle link force-amplifying mechanism. When jaws close, the toggle reaches dead-point locking position. Klemkraften forsterkes 3~5 ganger, og ≥80% klemkraft kan opprettholdes kontinuerlig ved tap av lufttrykk / luftavskjæring for pålitelig selvlåsing.

     -- Karosserikonstruksjon: Firkantet hardanodisert aluminiumshus med innebygd magnetisk ring. Fire monteringsspor (øverst/bunn/venstre/høyre) tillater direkte montering av magnetiske brytere i M9B/A93-serien uten døde vinkler for sensorlayout.

     -- Driftstype: Dobbeltvirkende (D standardversjon / DZ oppdatert lettvektsversjon). Jaws lock at closed position; cylinder thrust resets jaws for opening action.

     -- Materialspesifikasjon: Hard oksidasjonsaluminiumsylinder, kjever av legert stål med høy styrke, slitesterk koblingsenhet. Høy stivhet, lang levetid og vedlikeholdsfri oljefri drift.

     -- Fleksibel montering: Monteringshull med flere tappet støtte støtter aksial, langsgående og horisontal installasjon, egnet for kompakt utstyrsoppsett.

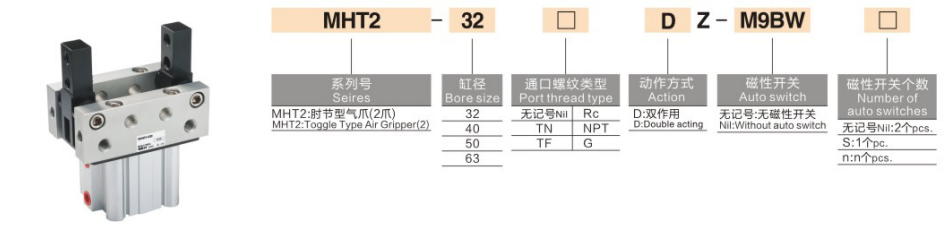

Komplett modellkodingsregel

 1. Modelleksempel: MHT2-50DZ-M9BW

  2. Standard ordrereferanseeksempler

     -- MHT2-32D: Bore 32, dobbeltvirkende standard basismodell uten bryter

     -- MHT2-63DZ-M9B: Bore 63, oppdatert lettvekts DZ-type, fire-sides sensorspor, utstyrt med M9B magnetisk bryter

Tekniske spesifikasjoner for universell kjerne (0,5 MPa forsyningstrykk)

Kjerne konkurransefordeler

  1. Kraftig selvlåsende anti-fall ytelse

     -- Veksledødpunktslåsedesign beholder ≥80 % klemkraft etter lufttilførselsavbrudd eller trykktap. Eliminer effektivt risikoen for fall av arbeidsstykket for høysikkerhetsautomatiserte produksjonslinjer.

  2. Ultrahøyt klemmemoment for tunge oppgaver

     -- Maks dreiemoment når 106N·m for φ63-modellen, i stand til å gripe 5~50 kg tunge arbeidsstykker, langt over parallelle gripere med tilsvarende borestørrelse.

  3. 360° fleksibel sensorlayout

     -- No integrated guide rail on main body; magnetiske brytere kan monteres på fire overflater for å realisere posisjonsdeteksjon i alle retninger, perfekt for trange installasjonshulrom.

  4. Høy stivhet og forlenget levetid

     -- Legert stålkjever og slitesterke koblinger støtter over 5 millioner stabile sykluser, tilpasset høyfrekvent tung belastning kontinuerlig drift.

Monteringsalternativer og typiske bruksscenarier

  1. Monteringsskjemaer

     -- Aksial montering: Horisontal push & pull for overføring av samlebåndsmateriale

     -- Langsgående vertikal montering: Opp og ned laste-/lossestasjoner

     -- Sidemontering på siden: Sideklemming for stasjoner med begrenset plass

  2. Typiske industrielle bruksområder

     -- Bilkomponenter: Gripende motorhus, girkassedeksler, hjulnav

     -- Maskinverktøyautomatisering: Tung støping, smidde deler og formhåndtering

     -- Logistikktransport: Metallpaller, bokser og tønnematerialetransport

     -- Sikkerhetsposisjoneringsstasjoner: Overhead anti-slippstasjoner, sikkerhetsfestefester for pressutstyr

Sammenligning av utvalg: MHT2 Toggle Gripper VS MHZL2 VS MHL2

3-trinns hurtigvalgsveiledning

  1. Borevalg basert på emnemasse

     -- 32 ≤ 5 kg; 40 = 5 ~ 15 kg; 50 = 15 ~ 30 kg; 63 = 30 ~ 50 kg. Reserver minimum 30 % lastsikkerhetsmargin.

  2. Verifisering av svingvinkel

     -- Maks åpningsvinkel: MHT2-32 opp til 28°, MHT2-63 begrenset til 23°. Bekreft tilstrekkelig klaring for målarbeidsstykkets mål.

  3. Konfigurasjonstilpasning

     -- Krav til posisjonstilbakemelding: Velg DZ lettvektsversjon + M9B magnetisk bryter for fire-sides sensormontering

     -- Høy sikkerhet overhead håndtering: Prioriter MHT2 for sin unike power-off selvlåsende funksjon

Sammendrag av én setning

     SOLH MHT2 selvlåsende pneumatisk griper med vippeledd bruker dødpunktskoblingskraftforsterkningsstruktur med kraft-av anti-fall klemmulighet, fire-sides magnetisk brytermontering og høy legeringsstivhet, tilgjengelig i D/DZ-varianter, ideell kraftig sikkerhetsgriper for bildeler, støping av maskinverktøy og lasting/tømming av tunge arbeidsstykker.
