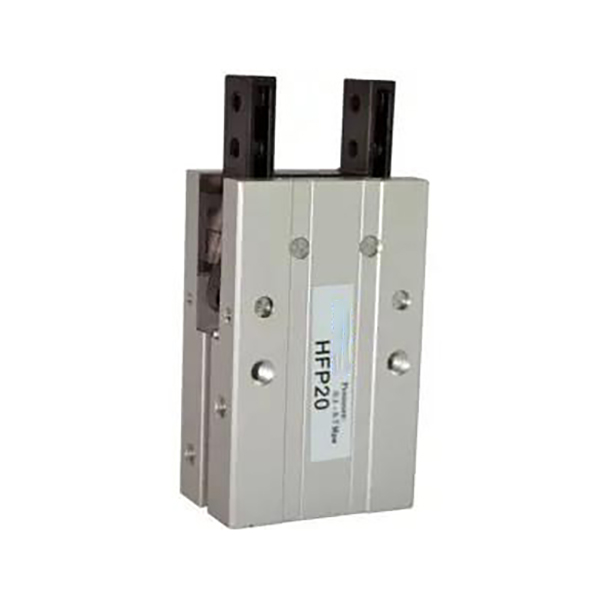

HFP Series Mekanisk Parallell Style

HFP-serien med spak, økonomisk parallell pneumatisk griper

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH HFP-serien tar i bruk mekanisk spakoverføring for 2-kjeft parallell åpning og lukking. Kjernestyrker: enkel spakmekanisme med konkurransedyktig pris, stabil klemmeytelse, tresidig universalmontering, fabrikkmontert magnet og slitesterk lang levetid. Det er den vanlige økonomiske parallelle gripeløsningen for lett last høyfrekvent lasting/lossing og kostnadssensitive automatiserte stasjoner.

Kjernestruktur og driftsfunksjoner

     -- Arbeidsprinsipp: Stempelet skyver spakenheten for å drive to kjever for parallell bevegelse. Ren mekanisk spakdrift, færre komponenter, lave vedlikeholdskostnader.

     -- Kraftkarakteristikk: Kjevene klemmer seg når stempelet forlenges og slipper når det trekkes tilbake. Klemkraften er 20%~30% høyere enn åpningskraften for sikrere fastholdelse av arbeidsstykket.

     -- Stabilitet og presisjon: Stor kontaktflate mellom kjevene og hoveddelen reduserer risting og forbedrer klemnøyaktigheten. Metallseparatorplater isolerer friksjonsflater for å redusere slitasje og forlenge levetiden.

     -- Fleksibel montering: Tre monteringsflater (side / bunn / bak). Integrerte sensorspor støtter direkte magnetisk bryterinstallasjon uten ekstra braketter.

     -- Materiale og holdbarhet: Kropp i hard anodisert aluminium, slitesterke spakdeler og kjever i rustfritt stål. Mekanisk sykluslevetid ≥5 millioner ganger, egnet for kontinuerlig høyfrekvent automatiseringsdrift.

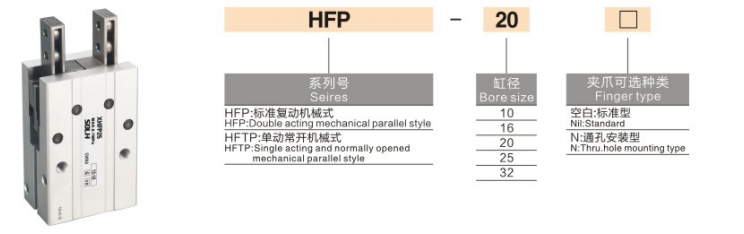

Komplett modellkodingsregel

  1. Modelleksempel:HFP20+2CS1-G

 2. Standard ordrereferanseeksempler

     -- HFP16: Bore 16, dobbeltvirkende grunnmodell uten bryter

     -- HFP25N: Bore 25, gjennomhullsmonteringsversjon

     -- HFP32+2CS1-G：Bore 32, utstyrt med to CS1-G magnetiske brytere

Universal Core tekniske spesifikasjoner (dobbeltvirkende @0,5 MPa)

Kjerne konkurransefordeler

   1. Utmerket kostnad-ytelse spak struktur

     -- Enkel mekanisk girkasse reduserer antall deler. Ytelse nær avanserte parallelle gripere, mens prisen bare når 1/2~2/3 av modellene med styreskinne.

   2. Høyere klemkraft øker sikkerheten

     -- Klemmekraften under forlengelse er 20%~30% større enn frigjøringskraften, noe som reduserer risikoen for at arbeidsstykket glir under forhold med lett belastning.

   3. Treveis universalmontering

     -- Monteringshull tilgjengelig på siden, bunnen og baksiden, støtter horisontal, vertikal og sidemontering for enkel igangkjøring på stedet.

   4. Innebygd magnet, klar for sensorinstallasjon

     -- Permanent magnet integrert som standard. Reserverte glidespor for CS1-G-brytere; ingen ekstra monteringsbraketter nødvendig.

   5. Slitasjebestandig design for høysyklusdrift

     -- Antifriksjonsseparatorer i metall reduserer komponentslitasje, og gir lang levetid for kontinuerlige automatiserte produksjonslinjer.

Monteringsformer og typiske industrielle bruksområder

   1. Monteringsalternativer

     -- Sidemontering: Horisontal innspenning for lasting/lossing av samlebånd

     -- Bunnmontering: Vertikal løfting for sprøytestøping og maskinverktøy

     -- Bakmontering: Sidegrep for trange trange stasjoner

   3. Typiske applikasjonsscenarier

     -- 3C og elektronikk: Gripende miniatyrplastkomponenter, maskinvaredeler og batterihus

     -- Bilkomponenter: Overføring av små stemplingsdeler, gummielementer og interiørlister

     -- Emballasje og logistikk: Plukking av små kartonger, plastposer og miniatyrpaller

     -- Generell automatisering: Stasjonsposisjoneringsklemming og høyfrekvent stempelhåndtering

Sammenligning av utvalg: HFP Spak VS HFY Pivot VS MHZ2 Lineær Guide Gripper

3-trinns hurtigvalgsveiledning

   1. Borevalg basert på emnemasse

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Reservere ≥30 % sikkerhetsmargin.

   2. Slagbekreftelse

     -- Sørg for kjevevandring ≥ arbeidsstykkets ytre dimensjon pluss minimum 2 mm klaring for å unngå mekanisk interferens.

   3. Konfigurasjonstilpasning

     -- Automatisk signallås: Utstyr to CS1-G magnetiske brytere for å oppdage åpen og lukket tilstand.

     -- Begrenset utstyrsoppsett: HFP-tresidemontering gir fleksible installasjonsløsninger.

Sammendrag av én setning

     SOLH HFP økonomisk parallell pneumatisk griper av spaktype har mekanisk spakdrift med høyere klemkraft, tresidig universalmontering og innebygd magnetisk ring, ideell lavkost gripeløsning for lett og middels last for høyfrekvent 3C, emballasje og generelle kostnadssensitive automatiserte håndteringsstasjoner.
