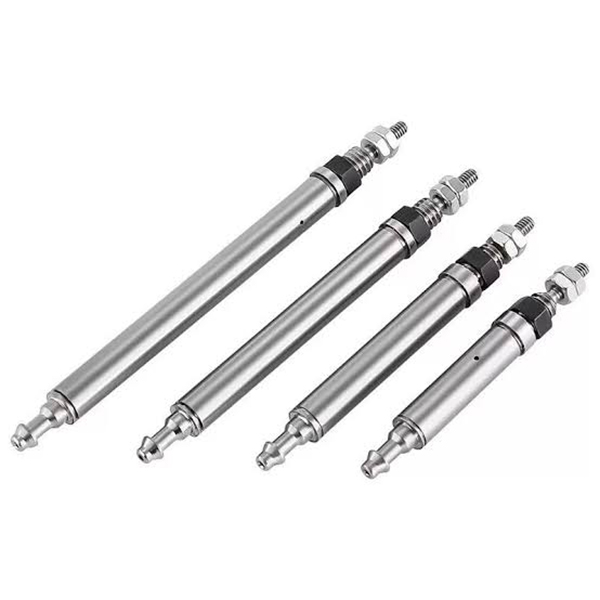

CJ1-serien miniatyrstiftsylinder (ultra-liten mikroluftsylinder φ2,5 / φ4mm)

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH CJ1-serien er ultra-miniatyr enkelt-/dobbeltvirkende sylindre av pinnetype. Kjerneverdier: ultrakompakt bittesmå kontur, lett konstruksjon, lav utgangskraft og rask respons. Designet for presisjonskjøring innenfor begrenset plass, mikrobelastning push & pull-oppgaver, miniatyrstasjoner for elektronikk og 3C-automatisering. Det er kjerneaktuatoren for mikroautomatiseringsapplikasjoner.

Kjernestruktur og designfunksjoner

     -- Drivtyper: Enkeltvirkende (fjærretur) og dobbeltvirkende. Borealternativer: φ2,5 (eksklusiv enkeltvirkende); φ4 (tilgjengelig for enkelt / dobbeltvirkende).

     -- Strukturell karakteristikk: Rund kropp, slank pinnestempelstang, ingen innebygd pute, grunnleggende endegjengemontering. φ4 modell ytre kroppsdiameter kun 4 mm, nettovekt så lav som flere gram.

     -- Dynamisk ytelse: Putefri struktur muliggjør rask stempelrespons. Driftshastighet: 50 ~ 500 mm/s, egnet for høyfrekvente kortslagsbevegelser.

     -- Materiale og tetning: Hard anodisert aluminiumskropp, NBR tetningskomponenter, oljefri design, kompatibel med rene eller lett oljete verkstedmiljøer.

     -- Fleksibel installasjon: Grunnversjon med gjenger i begge ender for aksial fiksering. Portorientering på hodet på stangen kan justeres ±90°, praktisk for rørføring i trange oppsett.

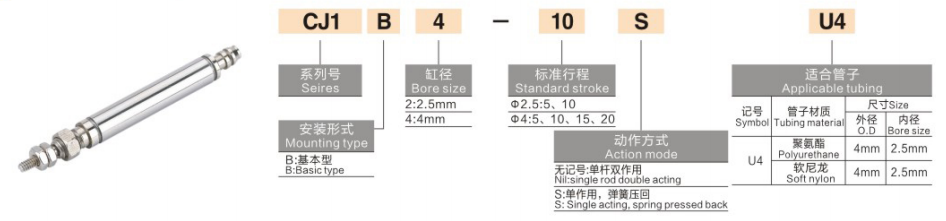

Komplett modellkodingsregel

   1. Modelleksempel:CJ1B4-10SU4

   2. Standard ordrereferanseeksempler

     -- CJ1B2-10SU4: Bore 2.5, slag 10, enkeltvirkende fjærretur

     -- CJ1B4-15U4: Bore 4, slag 15, dobbeltvirkende

     -- CJ1B4-5SU4: Boring 4, slag 5, enkeltvirkende fjærretur

Tekniske spesifikasjoner for universell kjerne (0,5 MPa forsyningstrykk)

Kjerne konkurransefordeler

   1. Ultra-miniatyr fotavtrykk for trang installasjonsplass

     -- Minimum boring φ2,5, ytre kroppsdiameter φ4, vekt kun 2~3,5 g, enkelt integrert i ultrakompakte utstyrsoppsett.

   2. Lineær kjøring med lav skyvekraft

     -- Utgangstrykkområder 0,64~6,3N @0,5MPa, ideell for mikrobelastninger ≤100g, unngår støtskader på ømfintlige små arbeidsstykker.

   3. Høyfrekvent rask respons

     -- Putefri struktur gir rask aktivering, støtter ≥300 sykluser per minutt kortslagsdrift for å øke produksjonseffektiviteten.

   4. Oljefri drift og lang levetid

     -- NBR tetningssystem støtter oljefri trykkluft for rene produksjonsmiljøer; mekanisk levetid ≥3 millioner sykluser.

   5. Justerbar portretning og enkel montering

     -- Luftport på stangen kan roteres ±90°. Utvendige gjenger med to ender tillater direkte aksial låsing uten ekstra monteringsbraketter, noe som forenkler igangkjøring på stedet.

Monteringsalternativer og typiske industrielle applikasjoner

   1. Monteringsskjemaer

     -- Aksial gjengemontering: Skru begge ender direkte på utstyret for rett push-pull-bevegelse

     -- Sidebrakettmontering: Valgfri miniatyrbrakett for sideveis installasjon, egnet for sving- eller sidekjøring

   2. Typiske applikasjonsscenarier

     -- 3C og elektronikk: Holdbarhetstesting av mobilknapper, fastklemming av mikroplastdeler, sponutkast og posisjonering

     -- Presisjonsinstrumentering: Miniventilbytte, fiberoptisk posisjonering, finjusteringsmekanismer

     -- Generell automatisering: Lasting/lossing av mikrokomponenter, lett etikettavskalling, miniatyrjigaktivering

     -- Medisinsk utstyr: Teleskopisk bevegelse av små instrumenter, fremdrift av mikrovæske, presisjonsposisjoneringsenheter

3-trinns hurtigvalgsveiledning

   1. Borevalg basert på nyttelast

     -- φ2,5 for belastning ≤50g；φ4 for belastning 50~100g. Reserver minimum 50 % sikkerhetsmargin på grunn av lav skyvekraft.

   2. Slagbekreftelse

     -- Velg slag i henhold til nødvendig reiseavstand; prioriter kortere slag for stabil høyfrekvent drift.

   3. Valg av handlingsmodus

     -- Enkeltvirkende (med suffiks S): Enveis push/pull med tilbakestilling av fjær for sikkerhetsdesign for strømbrudd

     -- Dobbeltvirkende: Toveis presis lineær kjøring uten returfjær

Sammendrag av én setning

     SOLH CJ1 pneumatisk sylinder med ultraminiatyrstift er tilgjengelig i enkeltfjærretur og dobbeltvirkende varianter med φ2,5 / φ4 boring, ultralett kompakt design og justerbar luftportretning, som gir mikrolineær bevegelse med lavt trykkpresisjon, mye brukt for 3C-testing, presisjonsinstrumenter og medisinsk miniatyrautomasjonsutstyr.
