CG1 / CDG1 Series aluminium lettvekts rund sylinder

Merke: SOLH by Richge Technology

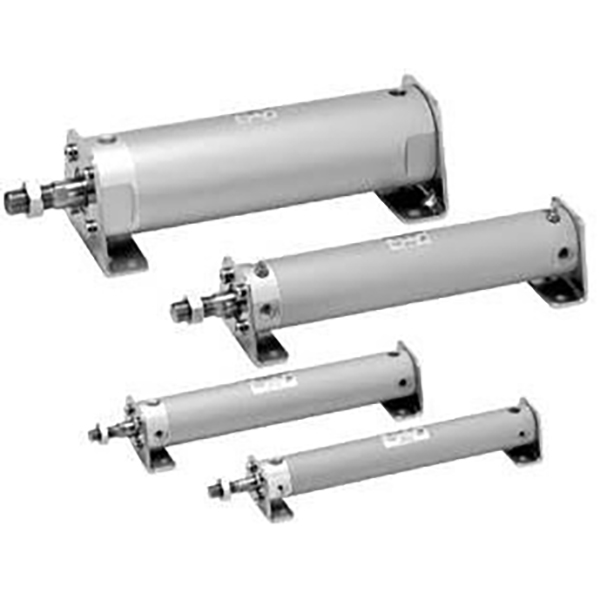

Produktoversikt

    SOLH CG1/CDG1 aluminium lett rund sylinder, boring φ20~100mm, etterfølger erstatning for gamle SMC CA1 serie med fullt utskiftbare monteringsdimensjoner. Egenskaper: lett, universell installasjon, fleksibel røroppsett, lav støy og høyhastighetsytelse. Mye brukt i automatiseringstransportbånd, elektronisk utstyr, emballasjemaskineri, lett industriutstyr for lett og middels belastning, lange slag og høyfrekvente frem- og tilbakegående applikasjoner.

Kjernestruktur og designfunksjoner

   1. Standard: Ny generasjon SMC lett rund sylinder, direkte erstatning for CA1-serien.

   2. Materiale: Ekstrudert aluminiumshylse og endestykker, hardforkrommet stempelstang. 30 % lettere enn konvensjonelle standard sylindre, høy styrke og god varmeavledning.

   3. Struktur: Gjengelåste endestykker, rett rund form, enkel demontering og vedlikehold. 4 retningsbestemte luftporter (90° intervall), svært fleksibelt røropplegg.

   4. Driftsvarianter

     -- CG1B Dobbeltvirkende: Lufttilførsel i begge ender, vanligste standardmodell

     -- CG1S / CG1T Enkeltvirkende: S=Vårretur; T=Fjærforlengelse, automatisk tilbakestilling etter luftavbrudd

     -- CG1W ​​Double Rod: Stang forlenget på begge sider, synkron bevegelse, forbedret anti-torsjonskapasitet

     -- CG1K ikke-roterende stang: Sekskantet stempelstang for presis posisjonering og anti-vri

   4. Pute: Standard gummipute; luftpute (suffiks A) valgfritt for å redusere støt og støy under høy hastighet.

   5. Forsegling: Lavfriksjonskompositttetning med oljereservoarspor, lavt oppstartstrykk, oljefri drift, levetid ≥8 millioner sykluser.

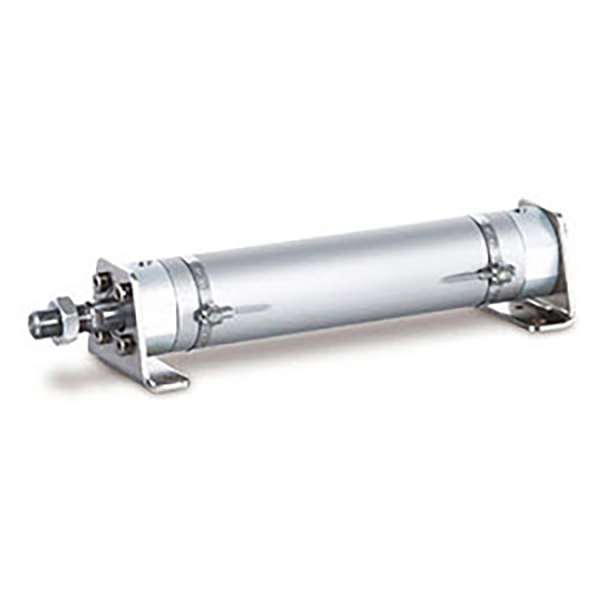

   6. Posisjonsdeteksjon: CDG1 utstyrt med innebygd magnetisk ring, kompatibel med M9B/A93/Z73 automatiske brytere for tilbakemelding av stempelposisjon; CG1 uten magnet, kan ikke installere magnetiske brytere.

Komplett modellkodingsregel

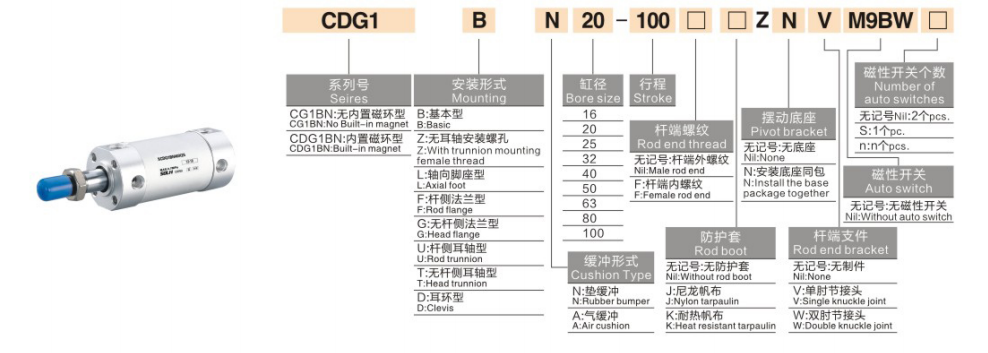

   1. Modelleksempel: CDG1BN25-100Z

   2. Standard ordrereferanseeksempler

     -- CDG1BN32-200Z: Bore32, stroke200, dobbeltvirkende, innebygd magnet, innvendig stanggjenge

     -- CDG1S40-100Z: Bore40, stroke100, enkeltvirkende fjærretur, innebygd magnet

     -- CDG1K50-150Z: Bore50, stroke150, ikke-roterende sekskantet stempelstang

Universal Core tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft @0,5 MPa (enkeltstang, enhet:N)

   1. Dobbeltvirkende CG1B

  2. Enkeltvirkende CG1S (Spring Return @0,5 MPa)

Monteringsskjemaer og avledede modeller

   1. Monteringsalternativer

     -- B Basic Type: Direkte installasjon via endelokkgjenger (mest vanlig)

     -- L fotfeste: Aksial fotbrakett for sidemontering

     -- F/G Flens: Festeplate på stang-side/hode-side

     -- C/D-gaffel: Enkelt-/dobbelt-gaffel for svingmekanisme

     -- E Trunnion: Trunnion-feste på hodesiden for sving- og svingbevegelse

   2. Hovedderivatserie

     -- CDG1B: Standard dobbeltvirkende med innebygd magnet

     -- CDG1S/T: Enkeltvirkende fjærretur/fjærforlengelse

     -- CDG1W: Dobbelt stang dobbeltvirkende

     -- CDG1K: Ikke-roterende sekskantet stempelstang

     -- CDG1R: Slank versjon med direkte montering for begrenset aksial plass

     -- CDG1KR: Direkte feste + ikke-roterende stang dobbeltvirkende

3-trinns hurtigvalgsveiledning

   1. Borevalg: Beregn nødvendig skyvekraft og horisontal belastning, reserver ≥50 % sikkerhetsmargin; prioriter CG1 for lett-middels belastning og langslagsapplikasjoner.

   2.  Slagbekreftelse: Legg til ekstra 10~20 mm reisemargin; Maks slaglengde: dobbeltvirkende ≤1000mm, enkeltvirkende ≤300mm.

   3.  Konfigurasjonssamsvar

     -- Drift: Dobbeltvirkende → B; enkeltvirkende fjærretur → S; antivridningskrav → K

     -- Pute: Legg til suffikset A luftpute ved driftshastighet ＞500 mm/s

     -- Posisjonstilbakemelding: Velg CDG1-magnetutstyrt modell, match M9B/A93 automatiske brytere

Sammendrag av én setning

     SOLH CG1/CDG1 lettvekts rund sylinder i aluminium er fullt utskiftbar med SMC CA1-serien, lettvektsdesign med flerretningsrør, flere monteringsvalg, ideell langtakts lineær aktuator for produksjonslinjer for emballasje, transportbånd og elektronisk automasjon.
