Merke: SOLH by Richge Technology
SOLH CDUJB-serien ultra-mini frimontert sylinder er designet for utstyr med begrenset installasjonsplass. Sammenlignet med standard CU-serien ble totallengden redusert med 64 % og volum kuttet med 70 %. Firkantet kompakt hus tillater direkte montering på flere overflater uten braketter. CDUJB utstyrt med innebygd magnet for posisjonsdeteksjon. Mye brukt i 3C-elektronikk, medisinske instrumenter og presisjonsautomatisering av halvledere.
|
Modell |
Funksjoner |
Søknad |
| CUJB |
Uten magnetring, ingen sensormontering |
Lavpris mikro lett last uten posisjonsfeedback |
| CDUJB |
Innebygd magnet, kompatibel med CMSH/DMSH, D-M9BV brytere |
Automatisering som krever slagposisjonssignal |
| CDUJS |
Ren versjon, kobberfritt materiale |
Medisinsk utstyr, rene rom for halvledere |
- Superkompakt firkantet kropp, egnet for tett layout og innebygd jig;
-- Monteringshull på flere sider på bunnen, siden og endeflaten, installer fra hvilken som helst retning;
-- Innebygd magnet (CDUJB), doble sensorspor for å oppdage forlengelses-/trekkposisjon;
-- MU-S025 magnetisk skjermplate valgfri for å unngå gjensidig interferens for tett anordnede sylindre;
-- Valgfri gummi endepute for å redusere støt for små arbeidsstykker;
-- CDUJS kobberfri design unngår metallutfelling for et rent miljø.

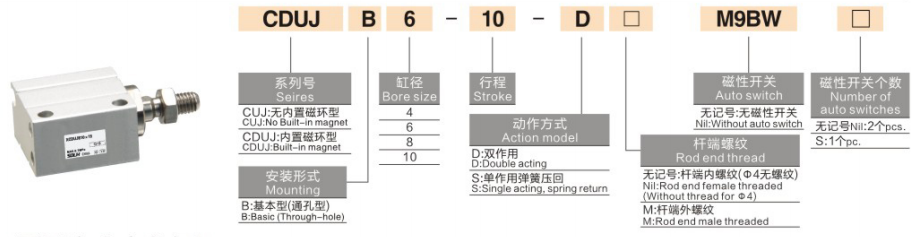

1. Eksempel: CDUJB8×15D-M
-- CDUJB: Seriekode (C = innebygd magnet; CUJB = ikke-magnet)
-- 8: Borestørrelse (mm):4,6,8,10,12,16,20
-- 15: Slaglengde (mm)
-- D: Dobbeltvirkende; S: Enkeltvirkende fjærretur
-- M: Utvendig gjengestang; Ingen merker = innvendig gjenge; φ4/φ6 uten stanggjenger
|
Parameter |
Spesifikasjon |
| Borestørrelse |
4,6,8,10,12,16,20 mm |
| Standard slag |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Fungerende type |
Dobbeltvirkende (hoved), enkeltvirkende fjærretur |
| Driftstrykk |
Dobbeltvirkende:0,15~0,7MPa (φ4/φ6);0,1~0,7MPa (≥φ8); Enkeltvirkende:0,35~0,7MPa (φ4) |
| Bevistrykk |
1,0 MPa |
| Temperaturområde |
Ikke-magnet: -10~70 ℃; Magnetversjon: -10~60℃ |
| Stempelhastighet |
50~500 mm/s |
| Pute |
Ingen pute/gummibuffer valgfritt |
| Port tråd |
M3x0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Smøring |
Oljefri drift |
| Slagtoleranse |
±0,5 mm |
|
Boring (mm) |
Areal (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Typiske bruksområder
-- 3C elektronikk mikrojig, chip transport, kontakt innsetting;
- Medisinsk utstyr prøvebehandling, mikro skyve mekanisme;
-- Plassering av halvlederskive, miniatyraktuator for renrom;
-- Automatiseringsstopper, kort slag oppspenning og posisjonering.
⚠️ Påminnelser om utvalg
-- Ikke egnet for tung sideforskyvningsbelastning; legg til veiledning hvis sidekraft eksisterer.
-- Magnetisk skjermplate kreves når flere sylindre er installert side ved side.
SOLH CDUJB ultrakompakt frimontert pneumatisk sylinder muliggjør montering uten montering i flere retninger, ideell mikro lineær aktuator for presisjonsautomatisering med begrenset plass i 3C, medisinsk og halvlederindustri.
