CQ2-serien kompakt tynn pneumatisk sylinder

Merke: SOLH by Richge Technology

Produktoversikt

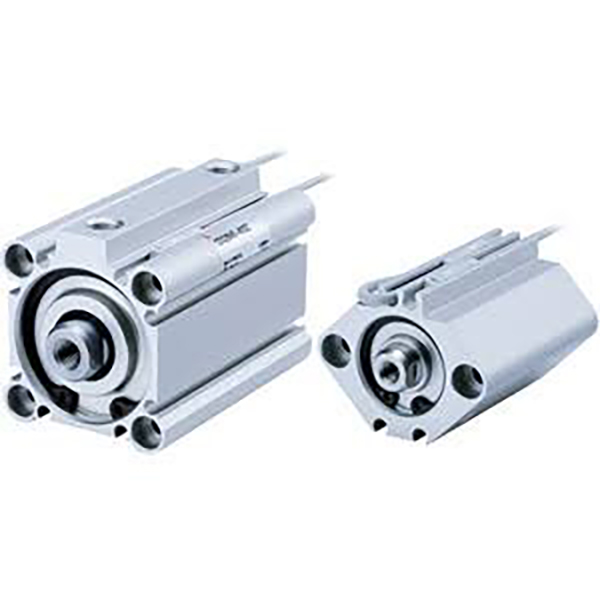

     SOLH CQ2-serien firkantet kompakt tynn sylinder, fullt utskiftbar med original CQ2-standard. Ultrakort kropp, lengde redusert med 50 % sammenlignet med standard trekkstagsylinder. Komplett boreområde φ4~200mm, mye brukt for å klemme, skyve og posisjonere i emballasje, bil, elektronikk og generell automasjon.

Struktur og hovedfunksjoner

     - Firkantet ultratynn aluminiumskropp, hard anodisert overflate, høy stivhet;

     -- Forkrommet stempelstang, lett og slitesterk;

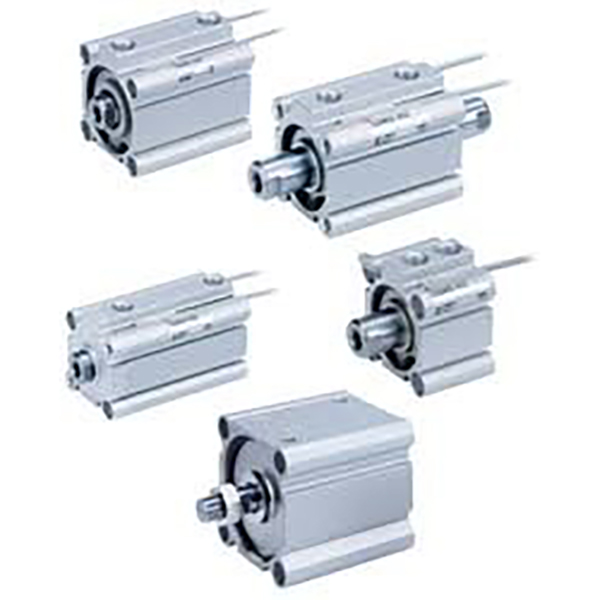

     -- Flere varianter: enkeltstang, tvillingstang, ikke-roterende stang, luftpute, versjon med ultrakort slag;

     -- CDQ2 innebygd magnet for posisjonsdeteksjon; flersides sensorriller, brytere stikker ikke ut;

     -- Standard gummistøtfanger, valgfri luftpute for høyhastighetsdrift;

     -- Lavfriksjonstetning med oljereservoar, oljefri drift, levetid ≥5 millioner sykluser.

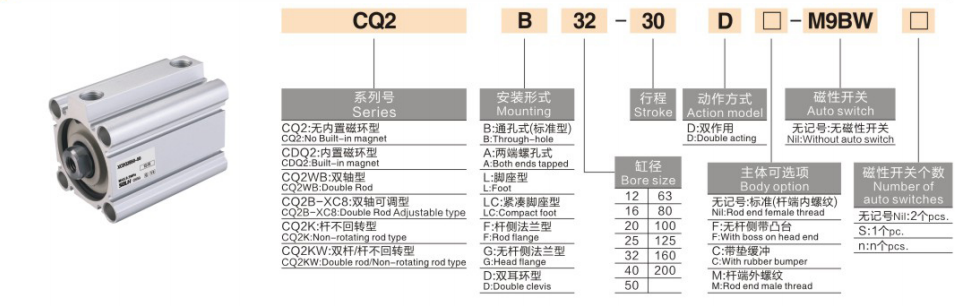

Modellkodingsregel

   1. Eksempel: CDQ2B25-50Z-M9B

     -- C: Innebygd magnet (CDQ2); ingen C = ikke-magnetisk CQ2

     -- DQ2: Serienavn

     -- B=enkeltstang; W=tvillingstang; K=ikke-roterende stang; KW=dobbel antirotasjonsstang

     -- 25: Borestørrelse 4~200 mm

     -- 50: Slaglengde

     -- Z: Ny lett standardstruktur

     -- -C: Alternativ for luftpute

     -- M9B: Magnetisk bryter

Tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft @0,5 MPa (enkeltstang)

Sammendrag av én setning

     SOLH CQ2 universell kompakt tynn pneumatisk sylinder dekker full boring φ4~200mm, rike strukturelle varianter med valgfri luftpute og antirotasjonsstang, den mest brukte korttaktsaktuatoren for plassbesparende automatiseringsutstyr.
