CG3 Series Ultra-Short Lett Sylinder | Ny generasjon kompakt høyhastighets pneumatisk sylinder

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefunksjoner

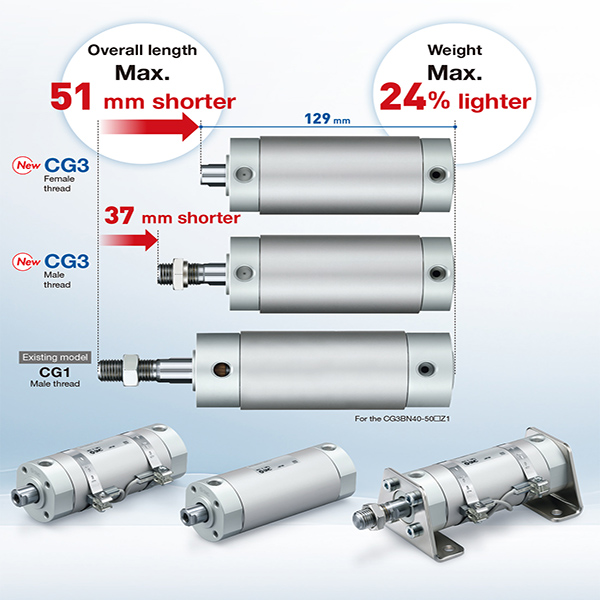

     SOLH CG3/CDG3-serien er en ny generasjons ultrakort pneumatisk lettvektssylinder i aluminiumslegering, som fungerer som en direkte oppgradering og erstatning for den tradisjonelle CG1-serien. Den dekker et bredt boringsområde fra φ20 til φ100 mm, med en maksimal totallengdereduksjon på 51 mm og 24 % vektreduksjon sammenlignet med CG1. Med ultrakompakt kropp, ultralett vekt, høyhastighets lavstøydrift og oljefri vedlikeholdsfri design, er den perfekt egnet for middels og lett last, langslags, høyfrekvent drift og plassbegrensede scenarier, mye brukt i automatiserte produksjonslinjer, elektronisk utstyr, emballasjemaskineri og lette industrielle automasjonssystemer.

  1.1 Bransjestandard og sterk utskiftbarhet

     CG3-serien er utviklet basert på den nye generasjonen SMC-standarden for rund sylinder, og kan skryte av utmerket monteringsutskiftbarhet med den gamle CG1-serien, samtidig som den oppnår mer kompakte overordnede dimensjoner, effektivt oppgraderer gammelt utstyr og optimerer mekanisk plassutforming uten kompliserte strukturelle modifikasjoner.

  1.2 Premium lett materialstruktur

     Vedtar høyfast aluminiumslegering for sylinderrør og endedeksler, sammen med hardforkrommet stempelstang. Den optimaliserte materialformelen reduserer den totale vekten med 24 % sammenlignet med CG1, med høy strukturell styrke, utmerket varmeavledning og sterk deformasjonsmotstand, noe som sikrer stabil langsiktig høyfrekvent drift.

  1.3 Integrert kompakt struktur og fleksibelt rør

     Integrert sylinderrør og endedekselstruktur med gjengelåsedesign forenkler demontering, montering og daglig vedlikehold. Den innovative 4-veis røroppsettet (90° intervall) gir ultrahøy frihet for installasjon og rørføring, løser installasjonsflaskehalsen med smal utstyrsplass og støtter varierte mekaniske layoutskjemaer.

  1.4 Diversifiserte bevegelsestyper for full scenariedekning

     • Dobbeltvirkende (CG3B): Dobbeltsidig luftinntak frem- og tilbakegående bevegelse, den mest universelle standardtypen for konvensjonell automatisert lineær kjøring.

     • Enkeltvirkende (CG3S/T): S = Fjærretur, T = Fjærforlengelse; automatisk tilbakestilling etter strømbrudd for sikkerhetssperre og nødtilbakestillingsscenarier.

     • Dobbel stang (CG3W): Dual-ende stang synkron bevegelse, doblet effektivt slag og utmerket torsjonsmotstand for spesielle koblings- og posisjoneringsmekanismer.

     • Ikke-roterende stang (CG3K): Sekskantet anti-torsjonsstempelstang, null rotasjon under drift for å garantere høy presisjon gjentatt posisjonering.

  1.5 Optimalisert buffer og high-end tetningssystem

     Standard gummibuffer med høy elastisitet (N) for grunnleggende støtdemping og støyreduksjon; valgfri A-type luftbuffer for høyhastighets hyppig drift for å eliminere sluttstøt og forlenge levetiden. Utstyrt med lavfriksjonskompositt-tetningsring og innebygd oljelagringsspor, har sylinderen ultralavt starttrykk, stabil drift og oljefri vedlikeholdsytelse, med en levetid på over 8 millioner sykluser.

  1.6 Intelligent induksjonskonfigurasjon

     CDG3-modellen leveres med innebygd magnetisk ring, kompatibel med M9B/A93/Z73-seriens magnetiske brytere for sanntidsregistrering av stempelposisjon og PLS automatisk signalkoblingskontroll; CG3 ikke-magnetisk versjon kan brukes for enkel syklisk bevegelse uten krav til posisjonsdeteksjon.

2. Fullfør modellnavneregler og ordreeksempler

 1. Typisk modellstruktur: CDG3BN25-100Z

  2. Eksempler på standardbestilling

     • Magnetisk dobbeltvirkende hunntrådmodell: CDG3BN32-200Z (φ32 boring, 200 mm slaglengde, magnetisk utstyrt, innvendig gjenge på stangen)

     • Magnetisk enkeltvirkende fjærreturmodell: CDG3S40-100Z (φ40 boring, 100 mm slag, enkeltvirkende fjær tilbakestilling, magnetisk utstyrt)

     • Magnetisk ikke-roterende presisjonsmodell: CDG3K50-150Z (φ50 boring, 150 mm slaglengde, sekskantet anti-torsjonsstang)

3. Kjerne tekniske parametere (standardtype)

4. 0,5 MPa teoretiske skyvekraft- og spenningsdata

  4.1 Dobbeltvirkende (CG3B) skyve- og spenningstabell

  4.2 Enkeltvirkende (CG3S Spring Return) ytelsestabell

5. Monteringstyper og avledede modeller

 5.1 Diversifiserte universelle monteringsmetoder

     • B Grunnleggende type: Direkte installasjon via endedekselgjenger, den mest universelle og kostnadseffektive monteringsmetoden for standard lineær kjøring.

     • L fotfeste: Festes med aksial fotbrakett, spesialdesignet for sideveis installasjon og horisontale festescenarier.

     • F/G Flensfeste: Stangside / stangfri sideflens flat montering for vertikal fast posisjonering og stabilisering av tung last.

     • C/D Gaffelfeste: Enkelt / dobbel gaffelkobling, egnet for sving- og koblingsmekanismer.

     • E Trunion Mount: Montering av sidetapp uten stang, ideell for vending og svingende arbeidsforhold.

  5.2 Kjernederivatserie

     • CDG3B: Magnetisk dobbeltvirkende type (standard mainstream-modell)

     • CDG3S/T: Magnetisk enkeltvirkende type (fjærretur / fjærforlengelse)

     • CDG3W: Magnetisk dobbel stang dobbeltvirkende type

     • CDG3K: Magnetisk ikke-roterende sekskantet stang type

     • CDG3R: Ultratynn direkte monteringstype for ekstreme plassbegrensede utstyrsstasjoner

6. Sammenligning av utvalg CG3 vs CG1

7. 3-trinns hurtigvalgveiledning

     1. Borevalg: Velg passende borestørrelse i henhold til den faktiske lastvekten, reserver ikke mindre enn 50 % sikkerhetsmargin. Prioriter CG3-serien for lett belastning og plassbegrensede arbeidsforhold.

     2. Slagvalg: Still inn faktisk arbeidsslag pluss 10~20 mm sikkerhetsmargin. Følg standard slagregler: dobbeltvirkende ≤300 mm, enkeltvirkende ≤100 mm.

     3. Funksjonell konfigurasjon: Velg B for konvensjonell dobbeltvirkende frem- og tilbakegående bevegelse; S for enkeltvirkende sikkerhetsscenarier for tilbakestilling av fjær; K for høypresisjon anti-torsjonsposisjonering. Velg A-type luftbuffer for høyhastighetsdrift (>500 mm/s) for å redusere støt og støy. Velg CDG3 magnetisk modell matchet med M9B/A93 brytere for sanntids posisjonsdeteksjon og automatisk kontroll.

Sammendrag av én setning

     Den nye generasjonen SOLH CG3 ultrakort lettvektssylinder har ultrakompakt lettvektshus, høyhastighets lavstøydrift, oljefri vedlikeholdsfri ytelse og varierte monteringsmetoder, og gir høye kostnader og plassbesparende lineære bevegelsesløsninger for middels og lett belastning høyfrekvent automatisert utstyr.
