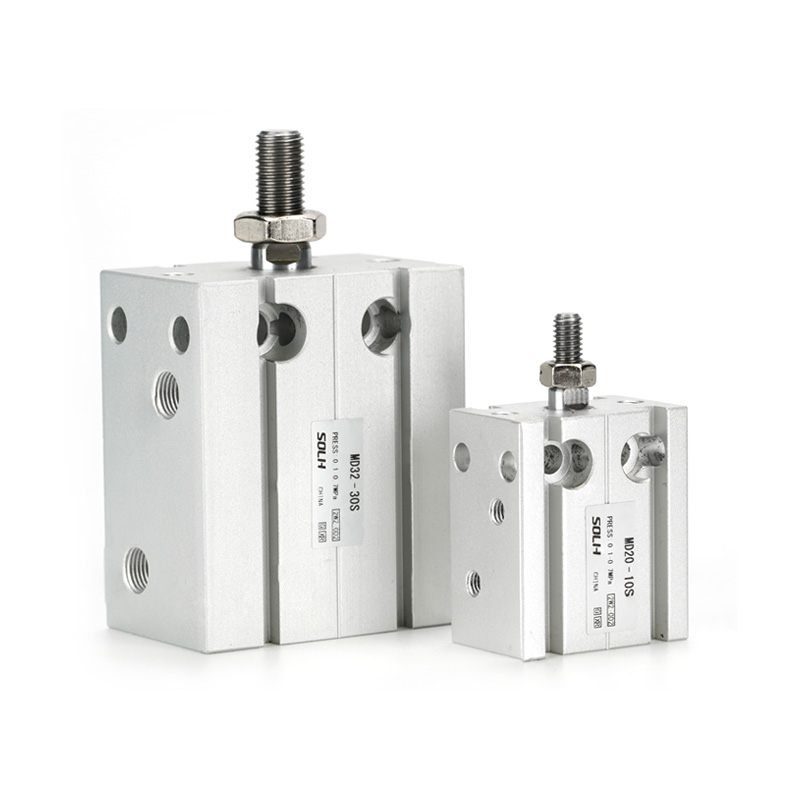

MD Series Multi-Mount Free Installation Kompakt sylinder

Merke:SOLH av Richge Technology

Produktserieoversikt

     SOLH MD-serien er standard multi-posisjon fri montering miniatyr sylinder med full-sirkel monteringshull, ultra-tynne blokker form og vilkårlig vinkel installasjon evne. Designet for trangt utstyrsplass, layout med høy tetthet og intermitterende utstøting og posisjonering av arbeidsstasjoner med lett belastning.

     5 komplette undermodeller dekker enkel/dobbel stang, enkelt/dobbeltvirkende, faste/justerbare slagkrav:

     -- MD: Enkeltstang dobbeltvirkende (standard universaltype)

     -- MSD: Enkeltvirkende stang (fjæruttrekk)

     -- MTD: Enkeltvirkende stang (fjærtrekk inn)

     -- MDD: Dobbelt stang dobbeltvirkende (anti-torsjon ingen rotasjon)

     -- MDJ: Dobbelt stang dobbeltvirkende med justerbart slag bak

Universal Core Teknisk spesifikasjonstabell

Strukturell design og kjerneytelsesfordeler

  1. Full 6-veis flerposisjonsmontering

     -- Ensartede tappet hull fordelt foran, bak, venstre, høyre, topp og bunn av sylinderhuset; kan festes i alle plan og hvilken som helst vinkel. Flere sylindre side-ved-side parallell arrangement maksimerer skapplassutnyttelsen.

  2. Ultratynn blokk lettvektskropp

     -- 30% ~ 50% tynnere veggtykkelse enn standard runde kroppssylindre, støpt lettvekts aluminiumslegering hoveddel for miniatyrisert mekanismedesign.

  3. Selvsmørende stempelstanglager

     -- Integrert lavfriksjon selvsmørende bøssing på stempelstang, oljefri drift, lang levetid og stabil jevn bevegelse.

  4. Standard magnetisk bryter monteringsspor

     -- Dedikerte trapesformede glidespor på begge sider av sylinderkroppen; enkel montering, demontering og posisjonsforskyvning av magnetiske reedbrytere uten ekstra braketter.

  5. Innebygd front gummibufferpute

     -- Integrert buffer ved stangenden absorberer støtvibrasjoner, reduserer driftsstøy og beskytter små armaturer og arbeidsstykker.

  6. Utvidbar dobbel stang og justerbare slagvarianter

     -- MDD dobbel stang: Sterk anti-torsjonsytelse, null rotasjonsavbøyning, stabil lineær føring under sidebelastning

     -- MDJ justerbar slaglengde: Bakre finjusteringsskrue for justering av slaggrense, fleksibel for krav til variabel posisjoneringslengde

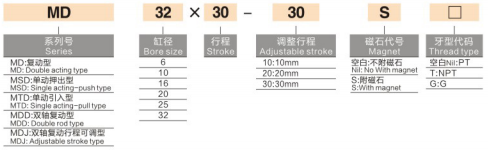

Komplette modellnavneregler

  1. Modell 1: Standard enkel stang dobbeltvirkende MD16×30S

     -- MD = Seriekode, enkeltstang dobbeltvirkende kompakt sylinder

     -- 16 = Borediameter (mm)

     -- 30 = Grunnleggende slaglengde (mm)

     -- S = Innebygd magnetisk ring (blank = ingen magnet)

  2.Modell 2: Justerbar dobbel stang MDJ20×20-10S

     -- MDJ = Dobbelt stang dobbeltvirkende med bakre slagjustering

     -- 20 = Borestørrelse (mm)

     -- 20 = Fast grunnslag

     -- 10 = Justerbar ekstra slaglengde (Total vandring = 20 + 10 = 30 mm)

     -- S = Innebygd magnetisk ring valgfri suffiks

Teoretisk utgangstrykktabell (Enhet: N)

Trinn-for-trinn veiledning og typiske applikasjoner

  1. Regler for kjerneutvelgelse

     -- Plassbegrensningsprioritet: Trangt installasjonshulrom, tett layout, monteringsbehov i flere vinkler → Velg MD-serien blokk kompakt sylinder

     -- Avskjerming av belastningstilstand: Ren aksial lett belastning uten sideavbøyning → Standard MD enkeltstang; Sidetorsjon / offset sidelast eksisterer → MDD dobbel stang antirotasjonsmodell

     -- Slagjusteringsbehov: Variabel posisjoneringsvandring trenger fingrense → MDJ justerbar slag dobbel stangvariant

     -- Posisjonssignaltilbakemelding: Legg til suffiks S med CMSH/DMSH magnetisk bryter for PLC-slagdeteksjon

  2. Typiske industrielle anvendelsesscenarier

     -- 3C & Semiconductor Automation: Minifestefeste, materialskyving, komponentkrymping, presise posisjoneringsstasjoner

     -- Generelt automatisert utstyr: blokkering av arbeidsstykker, stasjonsbytte, små lineære frem- og tilbakegående mekanismer

     -- Montering av husholdningsapparater og maskinvare: Liten del med presspasning, trykknappfeste, dispensering av mikrolim

     -- Emballasje og matmaskineri: transport av lett last, produktklemming, automatisk sorteringsseparasjon

Sammendrag av én setning

     SOLH MD flerveis frimontert kompakt sylinder dekker enkelt-/dobbeltstang, enkelt-/dobbeltvirkende og justerbare slag MDJ-varianter med fulle 6-siders monteringshull, innebygd buffer og valgfri magnetisk ring, ultratynn lettvektsdesign ideell for lett-last-klemming, utstøting og posisjonering i 3C, halvleder- og miniautomatiseringsutstyr.
