MXQ-serien pneumatisk skyvebord | Resirkulerende ballguide / økonomisk type

Merke: SOLH by Richge Technology

Produktoversikt

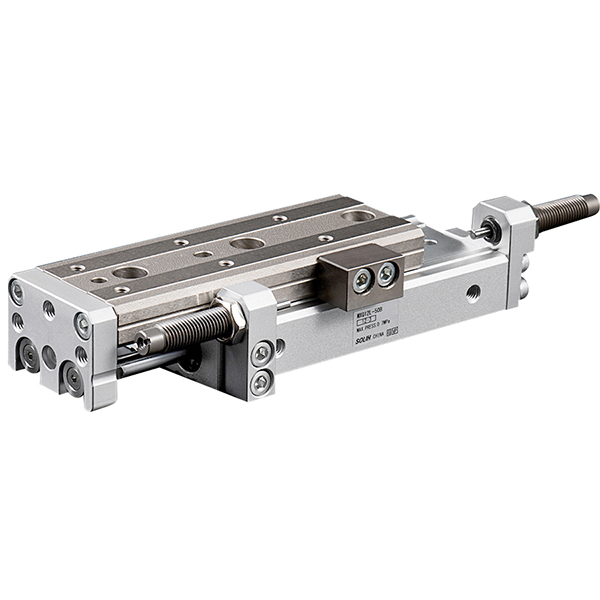

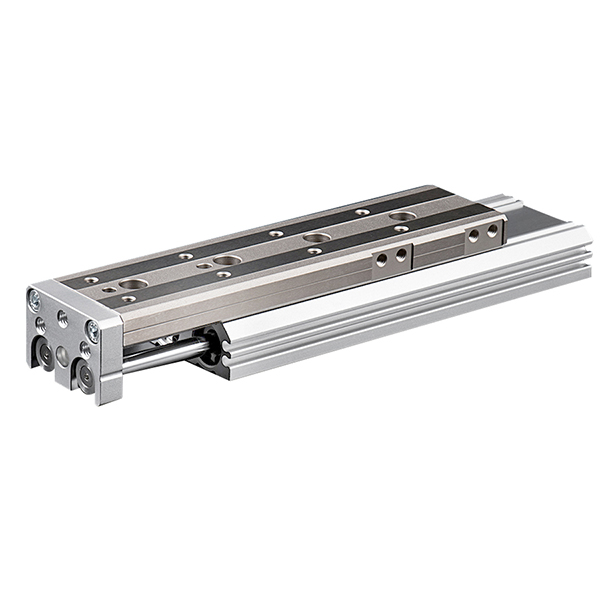

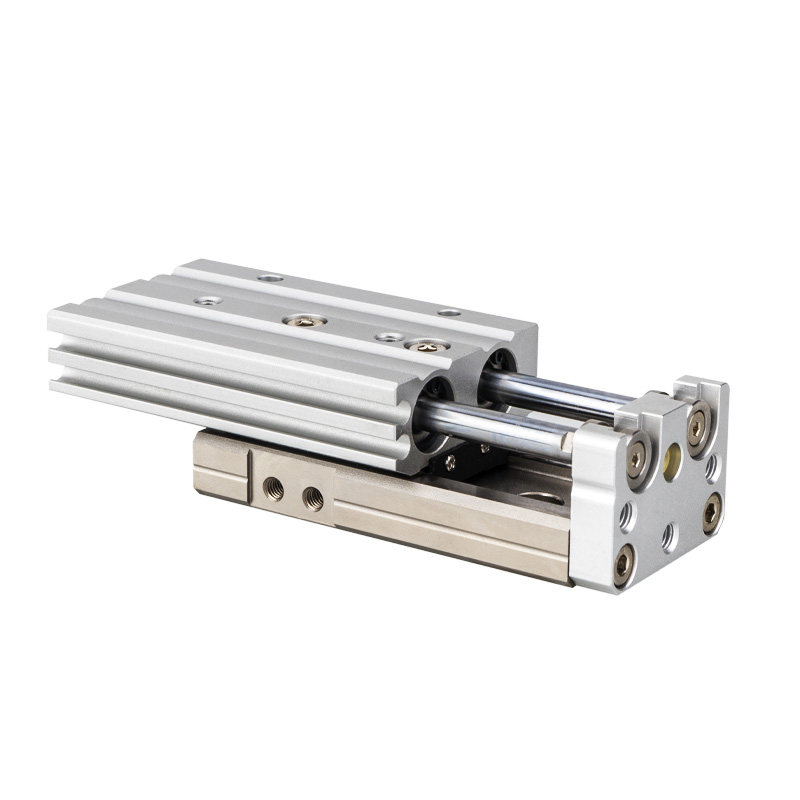

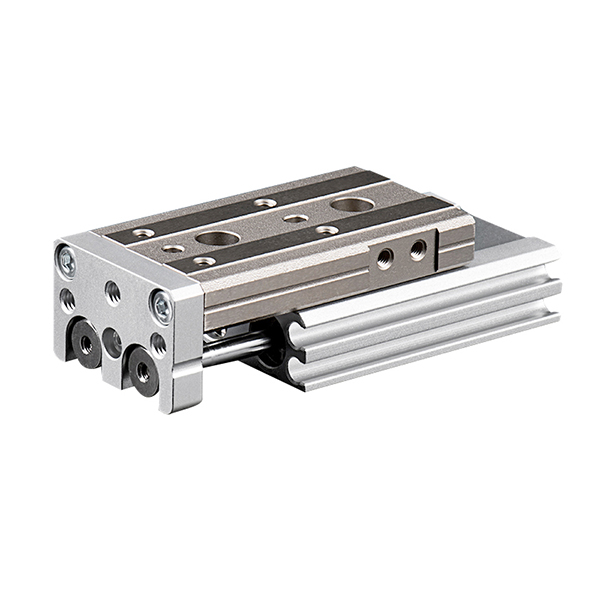

     SOLH MXQ-serien er et økonomisk, kompakt pneumatisk skyvebord med et dual-stempel drivsystem og resirkulerende kuleføringsskinner. Ved å ta i bruk en ultratynn og lett integrert struktur, leverer den stabil middels presisjon lineær bevegelse med en repetisjonsnøyaktighet på ±0,02 mm. Som et kostnadseffektivt alternativ til den tradisjonelle kombinasjonen "sylinder + ekstern guide", reduserer den utstyrskostnadene betraktelig samtidig som pålitelig driftsytelse opprettholdes. Ideell for generell automatisert håndtering og standard presisjonsmonteringsscenarier, er det den foretrukne grunnleggende lineære drivløsningen for masseautomatiserte produksjonslinjer.

Kjernestruktur og arbeidsprinsipp

     -- Dobbeltvirkende drev med to stempel: Utstyrt med en struktur med to stempel som gir dobbel utgangskraft til en-sylindrede sleider med samme borestørrelse. Den sikrer synkron og stabil lineær bevegelse med null svingning eller avbøyning under høyfrekvent syklisk drift.

     -- Resirkulerende kuleføringsskinne: Vedtar ikke-forbelastet resirkulerende kuleføringsdesign, med jevn bevegelse av lett belastning og lave produksjonskostnader. Den opprettholder stabil ±0,02 mm gjentatt posisjoneringsnøyaktighet, og oppfyller fullt ut middels presisjons automatiseringskrav.

     -- Ultratynn og lett integrert kropp: Den integrerte sylinder- og glidebordstrukturen er 10 % lavere i høyden og 22 % lettere i vekt enn MXS-serien, og realiserer en mer kompakt installasjonslayout for utstyr med begrenset plass.

     -- Fleksibel tresidig montering: Støtter bunn-, side- og aksial treveis fiksering med forhåndsinnstilte presisjonsposisjoneringsstifthull. Det forenkler installasjon og posisjonering på stedet, og forbedrer den generelle monteringseffektiviteten.

     -- Innebygd magnetisk induksjonsdesign: Standard intern magnetisk ring med reserverte sidemonteringsspor for magnetiske brytere i seriene D-M9□ og A93. Den innfelte monteringsdesignen unngår strukturelle forstyrrelser og sikrer stabil posisjonssignaltilbakemelding.

 Komplett modellkodingsregel

   1. Modelleksempel: MXQ16-50AS-M9BW

   2. Standard ordrereferanseeksempel

     -- MXQ20-75A-FR-M9NL: Boring 20 mm, slaglengde 75 mm, dual-end slagjustering, aksialrør, PNP magnetisk bryter med 3m ledningslengde

Generelle kjernetekniske spesifikasjoner

Referansediagram for utgangskraft og belastning (@0,5 MPa, horisontal installasjon)

Merk: Lastekapasiteten reduseres med lengre slag og høyere driftshastighet; sikkerhetsfaktor ≥2; vertikal belastning krever tillatt dreiemomentverifisering

Applikasjonsscenarier og sammenligning av produktutvalg

   1. Prioriterte applikasjonsscenarier for MXQ-serien

     --  Generell automatisert håndtering: Perfekt for syklisk overføring av små elektroniske deler, terminaler, plastkomponenter og lette modularmaturer med standard presisjonskrav.

     -- Kostnadssensitive automatiseringsprosjekter: Som et kostnadseffektivt alternativ til MXS-serien med høy presisjon, reduserer den de totale utstyrskostnadene med mer enn 30 % samtidig som den opprettholder stabil grunnytelse.

     -- Ultrakompakt plassoppsett: Har lavere kroppshøyde og lettere vekt enn MXS-sklier, og sparer vertikal installasjonsplass for svært kompakt automatisert utstyr.

     -- Middels presisjon lett-belastning operasjon: Ideell for arbeidsforhold med ±0,02 mm posisjoneringskrav og ingen krav til høy stivhet eller høye momentmotstand.

     -- Høyfrekvent kortslagssykling: Pålitelig for langvarig gjentatt operasjon innen 10~50 mm kort slaglengde, og erstatter effektivt tradisjonelle kombinasjoner av delt sylinder og ekstern guide.

   2.MXQ vs MXS vs MXH | Kjerne SMC lysbildetabell sammenligning

Nøkkelpunkter for profesjonelt utvalg

     -- Matchende borestørrelse: Velg passende borestørrelse i henhold til arbeidsstykkets vekt og installasjonsretning. Kontroller horisontal last innenfor 50 % av nominell verdi og vertikal last innenfor 25 % av nominell verdi for å sikre stabil langtidsdrift.

     -- Slagvalg og marginreservasjon: Reserver 5~10 mm slagmargin under modellvalg. Bruk AS/AT/A finjusteringssuffiks (0~5 mm trimming) hvis nøyaktig slagkalibrering er nødvendig.

     -- Fleksibelt monteringsvalg: Bunnmontering for horisontal materialhåndtering; sidemontering for sideveis fast installasjon; aksial montering for Z-akse stabling og flerlags utstyrsmontering.

     -- Optimalisering av bufferkonfigurasjon: Standard gummibuffer for konvensjonell lavhastighetsdrift. Installer en valgfri hydraulisk buffer når driftshastigheten overstiger 300 mm/s eller lastvekten overstiger 5 kg (gjelder ikke for MXQ6-modellen).

     -- Posisjonsdeteksjonskonfigurasjon: Kompatibel med M9B/M9N/A93 magnetiske brytere. Innebygde riller på to sider støtter installasjon med to brytere for å oppnå nøyaktig forlengelse/trekk inn tilbakemelding på stedet.

Sammendrag av én setning

     SOLH MXQ-seriens økonomiske pneumatiske skyvebord tar i bruk lett resirkulerende kuleføring og integrert struktur med to stempel, med ultralett tynn kropp, ±0,02 mm stabil middels presisjon og lav pris, og fungerer som den beste kostnadseffektive erstatningen for tradisjonelle sylinder-guide-kombinasjoner for generell industriell automasjon og lett-presisjonsmontering.
