Luftsylinder

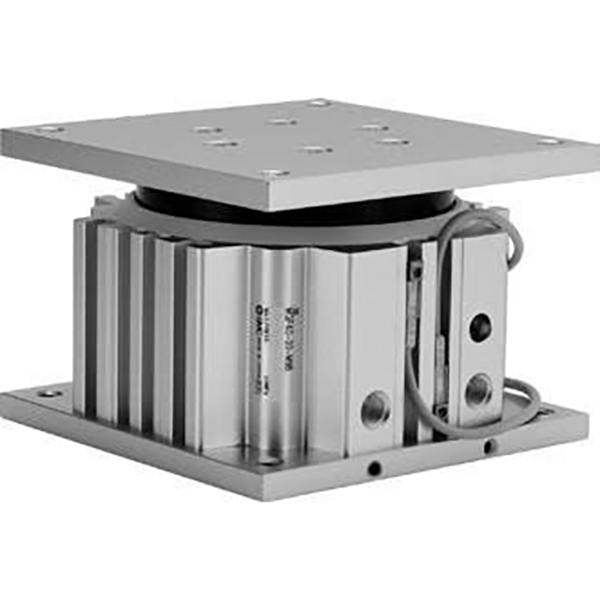

SOLH MGF lavprofil styrebordsylinder er fullt utskiftbar med matchende SMC-motstykker. Designet med en integrert konsentrisk styrehylse med stor diameter, bryter den retningsbegrensningen til tradisjonelle doble styrestangsylindere og leverer jevn 360° anti-avbøyningsytelse mot eksentriske belastninger. Dens totale installasjonshøyde er redusert med 15%~20% sammenlignet med MGQ-serien for en ultraflat kompakt layout. Tilgjengelige borestørrelser: φ40, φ63, φ100 mm med standard korte slag som strekker seg fra 30 mm til 100 mm, optimert for kortslags kraftig drift. Innebygde antirotasjonsstifter gir ekstremt høyt tillatt dreiemoment opptil 409 N·m for φ100-modellen, stabil under eksentrisk kraft fra alle retninger uten fastkjøring eller forskyvning, med en topp antirotasjonsnøyaktighet på ±0,05°. Toveis topp-og-bunn-montering støttes; T-spor på tre sider av kroppen muliggjør montering av magnetisk bryter på fire sider. Standard doble gummibuffere og oljefri vedlikeholdsfri drift er utstyrt. Den 10-prefiksede lavstøvrenseversjonen oppfyller strenge krav til halvledere, 3C elektronikk og medisinske verksteder. Rundt 15 % lettere enn konvensjonelle strukturer, er den utbredt for jekking av arbeidsstykker, jiggutkasting, stasjonsindekseringsvending og kraftig skyving på kort avstand, og er den ideelle kompakte pneumatiske aktuatoren som krever rundstrålende anti-avbøyning og høy dreiemomentkapasitet innenfor begrenset installasjonsplass.

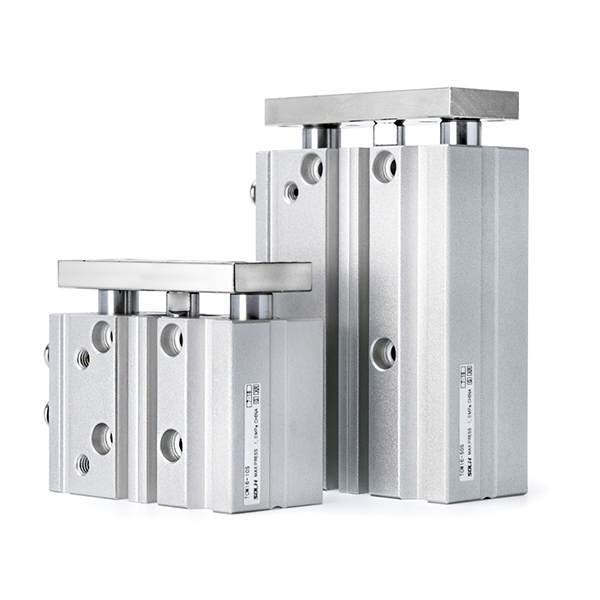

SOLH TC-seriens triaksiale styrestangsylinder er en direkte drop-in-erstatning for SMC MGP-serien. Den har en integrert treakset struktur som består av to styrestenger pluss en sentral stempelstang, med ultrahøy stivhet. Dens torsjonsmotstand og sidelastkapasitet er mer enn det dobbelte av konvensjonelle sylindre med doble styrestang, og forhindrer effektivt avbøyning og posisjonsforskyvning. Tilgjengelige borestørrelser varierer fra φ6 mm til 100 mm med to kjernevarianter: TCL presisjonskulelagertype gir ultralav friksjon og jevn bevegelse for høyfrekvent løfting og presisjonsposisjonering; Glidelagertypen TCM messinglegering har overlegen slitestyrke og slagfasthet for tunge belastninger, støvete miljøer og stoppoperasjoner for transportbånd. Standard slag dekker 5 mm til 500 mm. Valgfrie konfigurasjoner inkluderer slagjustering av J-type (maks. 50 mm justerbart område) og -T høytemperaturversjon som opererer jevnt fra -20 ℃ til 120 ℃. Standardkonfigurasjoner inkluderer innebygde magnetiske ringer, doble gummibuffere og oljefri vedlikeholdsfri drift. Monteringshull i flere retninger og spor på fire sider for magnetiske brytere er integrert, mens doble luftporter på toppen og siden muliggjør fleksibel røroppsett. Tilbehør til flens og fotbrakett støtter allsidige installasjonsretninger. Driftstrykket varierer fra 0,1 MPa til 1,0 MPa, og referanseposisjonshull sikrer pålitelig gjentakelsesnøyaktighet. Mye brukt i løfting av transportbåndstopper, PCB-håndtering og krymping i 3C-elektronikk, aktivering av emballasjeport, jiggutkasting og eksentrisk lastkjøring, eliminerer denne integrerte aktuatoren behovet for separate eksterne styresammenstillinger, og forenkler mekanisk design med utmerket kostnadsytelse for miniatyrpresisjonsstasjoner og generell middels-til-hevy automatisering.

SOLH CX2-seriens dobbeltstangsglidesylinder fungerer som utskiftbar erstatning for SMC CX2 standardmodeller. Bygget med doble stempler og symmetriske doble stempelstenger, gir den dobbel skyvekraft sammenlignet med enkeltstangssylindre med samme borestørrelse og overlegen integrert stivhet. Tilgjengelige borestørrelser dekker φ10, 15, 25 mm med standard slag fra 25 mm til 200 mm. Standardversjonen bruker glidelagerføring; oppgraderte CXWM (glidelager + hydraulisk buffer) og CXWL (kulelager + hydraulisk buffer) er skreddersydd for høyhastighets hyppige kollisjonsapplikasjoner. Symmetriske doble stenger gir iboende mekanisk antirotasjonsytelse med maksimal presisjon opptil ±0,02° for φ25-boring, og har enestående motstand mot sideveis og eksentriske belastninger. Den slanke lavprofilkroppen støtter to monteringsformer: fast sylinderkropp med bevegelig endeplate eller fast endeplate med glidende sylinderkropp. Firesidige monteringshull og treveis luftporter muliggjør fleksibel installasjon og rørføring i trange rom. Standard doble gummibuffere og oljefri vedlikeholdsfri drift er utstyrt; valgfri N ikke-magnetisk versjon eliminerer magnetisk interferens for magnetisk følsomme anledninger. Mye brukt i presisjons overføring av arbeidsstykker for 3C og halvlederindustri, jiggskyving og løfting, tett sylinderoppsett inne i kompakt utstyr, middels last frem- og tilbakegående aktivering for mat, medisinske og rene verksteder.

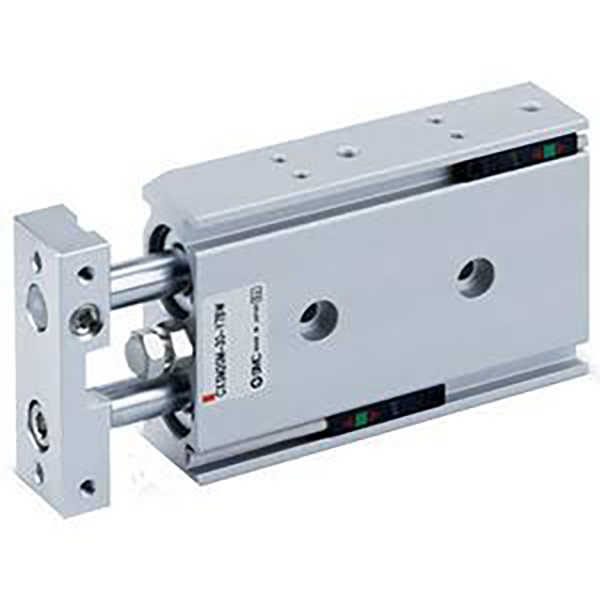

SOLH CXSJ er en oppgradert ultrakompakt iterasjon av klassiske CXS-dobbeltsylindere, som kan byttes ut med original SMC CXS-serie. Bygget med integrerte doble stempler og doble styrestenger, leverer den doblet skyvekraft ved samme borestørrelse med stabil antirotasjonsnøyaktighet på ±0,1°. Dens totale dimensjoner er forkortet og innsnevret med 10%~20% med lettere vekt, skreddersydd for ekstremt smal intern utstyrslayout. Fire undermodeller er tilgjengelige: CXSJM med glidelager har utmerket slitestyrke og støvtett ytelse for lavhastighets generell posisjonering; CXSJL kulelagertype har ultralav friksjon og jevn bevegelse med en maksimal hastighet på 800 mm/s for høyfrekvent høyhastighets pick-and-place; CXSJWM/CXSJWL doble gjennomgående stangdesign muliggjør installasjon av arbeidsstykket i begge ender for bilateral synkron løfting og sentreringsposisjonering. φ6- og φ10-boringer støtter både aksial- og sideporting, mens andre størrelser kun bruker siderør. Den reversible magnetiske bryterbraketten støtter 4-veis interferensfri montering og symmetrisk venstre-høyre installasjon. Gummibuffere med to ender kommer som standard; suffikset Z står for innebygde magnetiske ringer for posisjonssensorer, og ikke-magnetiske versjoner er tilgjengelige for scenarier med antimagnetisk interferens. Valgfri forlengelseslås P og tilbaketrekkingslås R kan holde aktuatoren stødig i angitte posisjoner. Den er mye brukt for pick-and-place, lett pressing og presisjonsbegrensende posisjonering under lett belastning innenfor kompakt automatiseringsutstyr for 3C og generelle produksjonslinjer.

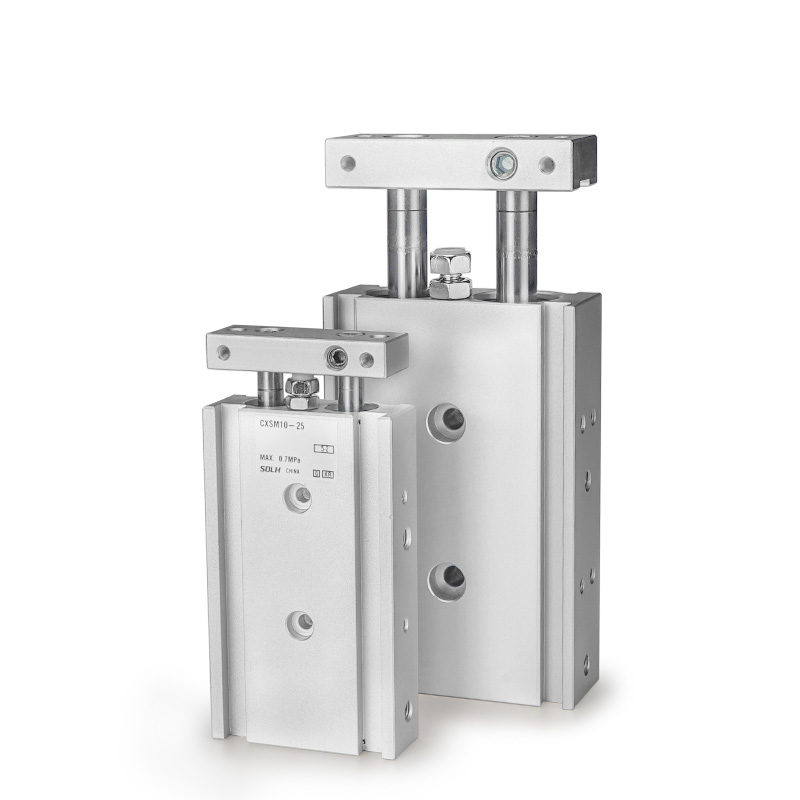

SOLH CXS høystiv tynn dobbelstangsylinder er fullt utskiftbar med original SMC CXS-serie. Konstruert med integrerte koaksiale doble stempler og doble styrestenger for synkron aktivering, leverer den nesten doblet skyvekraft i forhold til enkeltstempelsylindere med identisk borestørrelse med stabil antirotasjonsnøyaktighet på ±0,1°. Den integrerte styrestrukturen gir sterk motstand mot side- og eksentriske belastninger uten eksterne hjelpeføringer. Fire kjerneundermodeller er tilgjengelige: CXSM med glidelager i metall har enestående slitestyrke, støvtett ytelse og overlegen sidelastkapasitet for lavhastighetsposisjonering, pressende og støvete miljøer; CXSL kulelagertype har ultralav friksjon og jevn bevegelse med maksimal hastighet på opptil 400 mm/s for høyfrekvent høyhastighets pick-and-place; CXSWM/CXSWL doble gjennomgående stangversjoner tillater festemontering på begge stangendene for bilateral synkron løfting og sentreringsoverføring. To-ende gummibuffere er standard; AZ luftbuffer er valgfritt for φ20/25/32 store boringer for å absorbere voldsomme høyhastighetsstøt. Suffikset Z betegner innebygde magnetiske ringer for direkte installasjon av D-M9B, D-A93 og andre posisjonssensorer; ikke-magnetiske varianter er tilgjengelige for magnetisk følsomme arbeidsforhold. Valgfri forlengelseslås P og tilbaketrekkingslås R kan låse stempelet i angitte posisjoner. Tresidig montering (bunn, topp, side) støtter ulike kompakte mekaniske oppsett, mye brukt i presisjonsplukking, materialoverføring, posisjonering og lette presseprosesser for 3C-elektronikk og generell automatiseringsproduksjonslinjer.

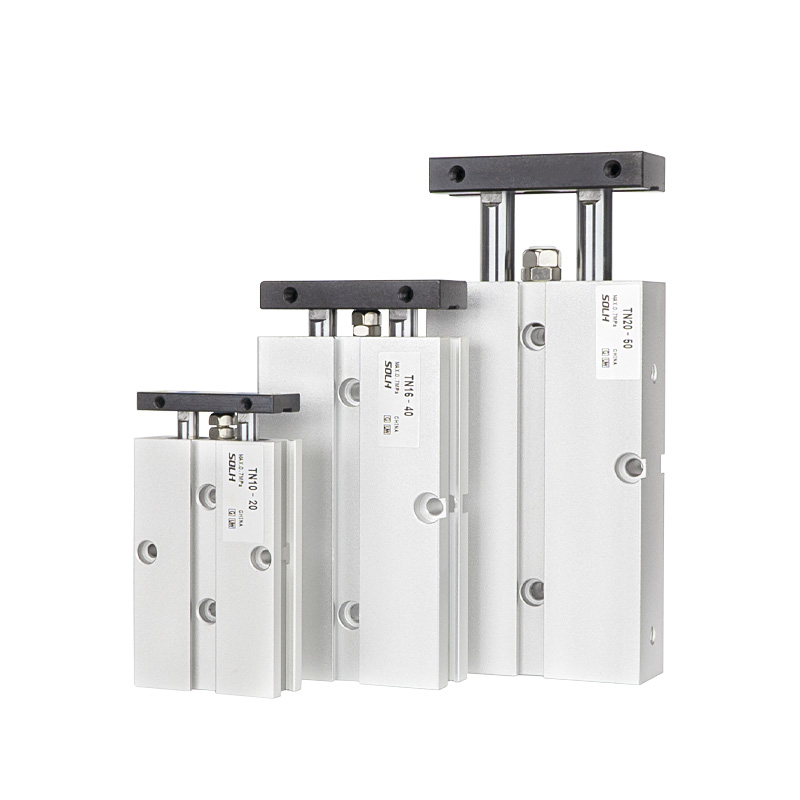

Den kostnadseffektive SOLH TN-sylinderen med dobbel aksel har en dobbel styreakselstruktur med ett stempel med glidelagerføring for kompakt layout og utmerket kostnadsytelse. Den leveres fabrikkutstyrt med innebygde magnetiske ringer og en justerbar gummibuffer foran for slagfinjustering, og gir antirotasjonsnøyaktighet på ±0,2°. Synkroniserte doble aksler begrenser torsjon og svingning for å tåle svak sideveis eksentrisk belastning. Treveis montering (topp, bunn, side) er tilgjengelig, og sidespor støtter direkte installasjon av magnetiske brytere uten ekstra braketter. To typer leveres: standard en-ende stang TN og dobbel gjennomgående stang TNW, med TNW som tillater festemontering på begge stangendene for toveis synkron sentreringsbevegelse. Sammenlignet med TR-serien har TN mindre dimensjoner og lavere kostnad uten alternativ med φ6-boring; sammenlignet med CXS/CXSJ doble stempel-dobbeltsylindere, gir TN enkelttrykk med åpenbare kostnadsfordeler, men likevel lavere presisjon og lastekapasitet. Arbeidstrykket varierer fra 0,15 til 1,0 MPa og tilpasningsevnen til omgivelsestemperatur dekker −20℃~70℃. Den er mye brukt for lett belastningsposisjonering, enkel pressing, arbeidsstykkestopp og kortdistanseoverføring for generelle automasjonsstasjoner med moderate presisjonskrav og kostnadskontrollkrav. Den magnetiske ringen av S-type er standard for hele serien og kan ikke fjernes; standard Rc-tråd kan tilpasses til G-tråd eller NPT-tråd for utenlandske prosjekter.

SOLH TR dobbeltakselsylinder er produsert i samsvar med JIS industrielle standarder. Den tar i bruk en ett-stempels dobbel styreakselstruktur matchet med utvidede glidelagerbøssinger, med høy strukturell stivhet, utmerket torsjonsmotstand og sterk anti-avbøyningskapasitet overlegen kostnadseffektive TN-dobbeltakselsylindere. Borestørrelsene varierer helt fra φ6 til 32 mm, inkludert standard single-stang TR, dobbel gjennomgående stang TRW og lette kompakte TRJ-varianter. Antirotasjonsnøyaktighet når ±0,1° for boringer ≥16 mm og ±0,2° for φ6/φ10 små boringer; doble aksler begrenser svingeavvik for å garantere stabil drift over lange slag. En justerbar gummipute foran samarbeider med fast bakre buffer for slagtrimming, støtdemping og støyreduksjon. Treveis montering (topp, bunn, side) og valgfri dobbelsideporting er tilgjengelig; sidespor tillater direkte montering av magnetiske brytere uten ekstra braketter. Innebygde magnetiske ringer merket med suffikset S er standard, mens ikke-magnetiske tilpassede versjoner tilbys for anledninger som er følsomme for magnetisk interferens. Driftstrykk varierer 0,15~1,0 MPa med arbeidstemperatur fra -20 ℃ til 70 ℃. Standard Rc-tråd kan konverteres til G-tråd eller NPT-tråd for utenlandske ingeniørprosjekter. Skiller seg fra CXS-dobbeltsylindere: TR gir ut enkelttrykk med fremtredende mekanisk stivhet og stabil sidebelastningsmotstand i langslagsapplikasjoner; CXS har doble stempler for dobbel skyvekraft, lavere friksjon og jevnere høyhastighets frem- og tilbakegående bevegelser egnet for høyfrekvente kortslags pick-and-place. Mye brukt i presisjonsposisjonering, arbeidsstykkepressing, langdistansestopp og overføring og generell automasjonsstasjoner som krever pålitelig føring under middels lett belastning.

SOLH MK (vanligvis kalt MKB) er en kombinert pneumatisk sylinder som integrerer 90° rotasjon og lineær nedoverklemming, utskiftbar med mainstream MKB-serien. Borestørrelser dekker φ12~φ63 og klemmeslag varierer fra 5 mm til 50 mm. Dens totale lengde er forkortet med 3~10 mm sammenlignet med konvensjonelle MK2-modeller for mer kompakt layout. Det tillatte treghetsmomentet oppgraderes tre ganger for å takle høyhastighets fastspenning av arbeidsstykker med høy treghet, og den maksimale klemkraften til φ63-boringen når 12,4 kN under 0,5 MPa for pålitelig fastholdelse av tung last. Arbeidssyklus: trekk oppover → 90° venstre/høyre rotasjon → forleng for fastspenning; frigjøringen følger omvendt sekvens. Fast 90° rotasjonsvinkel med toleranse ±5° sikrer stabil repeterende posisjonering. Bortsett fra φ20- og φ25-boringer med kun 2-sides sensormontering, støtter andre størrelser 4-veis magnetisk bryterinstallasjon for ryddig kabling uten forstyrrelser. Gjennomgående hull og dobbeltende gjengede hull muliggjør direkte montering og flensinstallasjon. Dobbeltsidige gummibuffere reduserer støt, vibrasjoner og støy; oljefri design tilfredsstiller rene og støvfrie arbeidsmiljøer. Innebygde magnetiske ringer fungerer med posisjonssensorer for å overvåke klemme/frigjøringsstatus; rotasjonsretninger med klokken RZ og mot klokken LZ er valgfrie. Det er mye brukt i maskinverktøy, sveiseposisjonering, stemplingsfesting, presisjons 3C-komponenter, halvlederskuffklemming og fikseringsbegrensning. Det forenkler mekanisk design og sparer installasjonsplass ved å integrere roterende og klemmefunksjoner. Velg borestørrelse med klemkraft ≥ faktisk belastning × 1,5 sikkerhetsfaktor og reserver 3~5 mm slagmargin for å unngå mekanisk kollisjon.

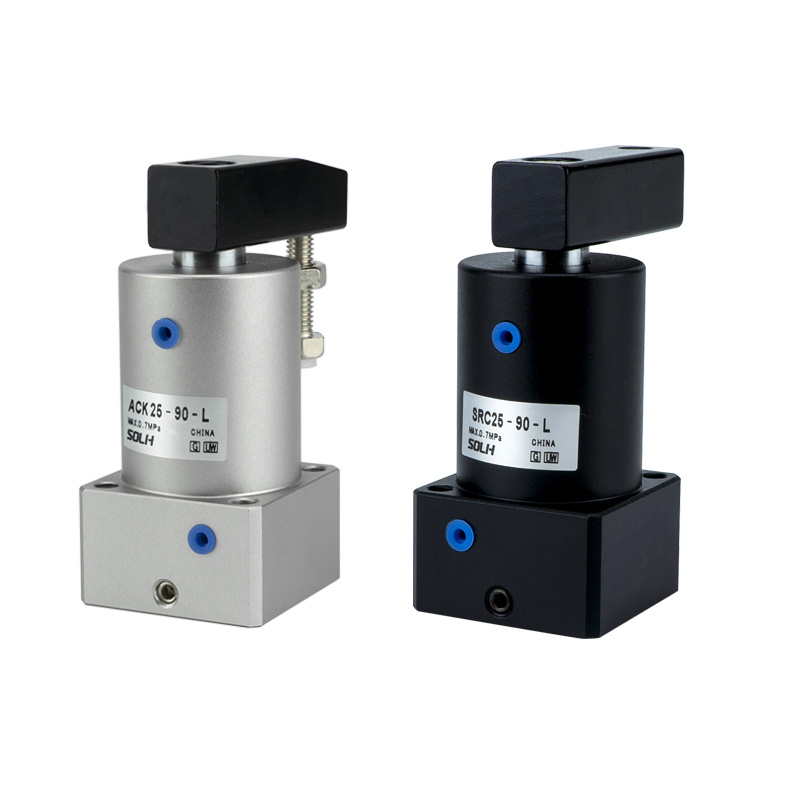

SOLH ACK vinkelsylinder integrerer integrert sammensatt bevegelse av standard 90° rotasjon / valgfri 180° dreiing pluss lineær nedoverklemming, med borestørrelser fra φ25 til φ63. Den har en støttestruktur med tre styrespor som kjernedesign, som gir overlegen strukturell stivhet og sterk motstand mot eksentriske belastninger, og oppnår høy vinkelposisjoneringsnøyaktighet på ±1,5°, bedre enn vanlige roterende klemsylindre. To strukturelle typer er tilgjengelige: ACK med enkel trykkplate for smale arbeidsstykker og ACKD dobbel trykkplate for brede arbeidsstykker; venstrerotasjon mot klokken (L) og høyrerotasjon med klokken (R) kan velges for å matche oppsettet på stedet. Arbeidssyklus: stempelstangen trekkes tilbake og løftes opp → roterer for å unngå interferens med arbeidsstykket → strekker seg nedover for å klemme; frigjøringen går i omvendt rekkefølge for tilbakestilling. Stempelstangen er laget av varmebehandlet legert stål, sylinderrøret gjennomgår hard anodisering, matchet med importerte høyytelses tetningsringer for å realisere utmerket slitestyrke, korrosjonsmotstand, lav luftlekkasje og lang levetid. Fire bunn gjennomgående hull støtter direkte installasjon og flensmontering; innebygde sensorspor letter montering av magnetisk bryter for å overvåke klemme- og utløserstatus. Hver boring er utstyrt med fast standard klemmeslag; den maksimale klemkraften på φ63 når 1050 N under 0,5 MPa driftstrykk. Arbeidstrykket varierer 0,15 ~ 1,0 MPa med bred temperaturtilpasningsevne fra -20 ℃ til 80 ℃. Den brukes i stor utstrekning innen maskinverktøy, sveiseposisjonering, anti-shifting-feste for stemplingsprosesser, fiksturklemming av elektroniske skuffer og posisjonering for omsetningsmekanismer. Den erstatter separate rotasjons- og klemsylindere for å forenkle mekanisk layout og spare installasjonsplass. Velg riktig borestørrelse med teoretisk klemkraft ≥ faktisk belastning × 1,5 sikkerhetsfaktor, og reserver 3~5 mm slagmargin mot mekanisk kollisjon.
