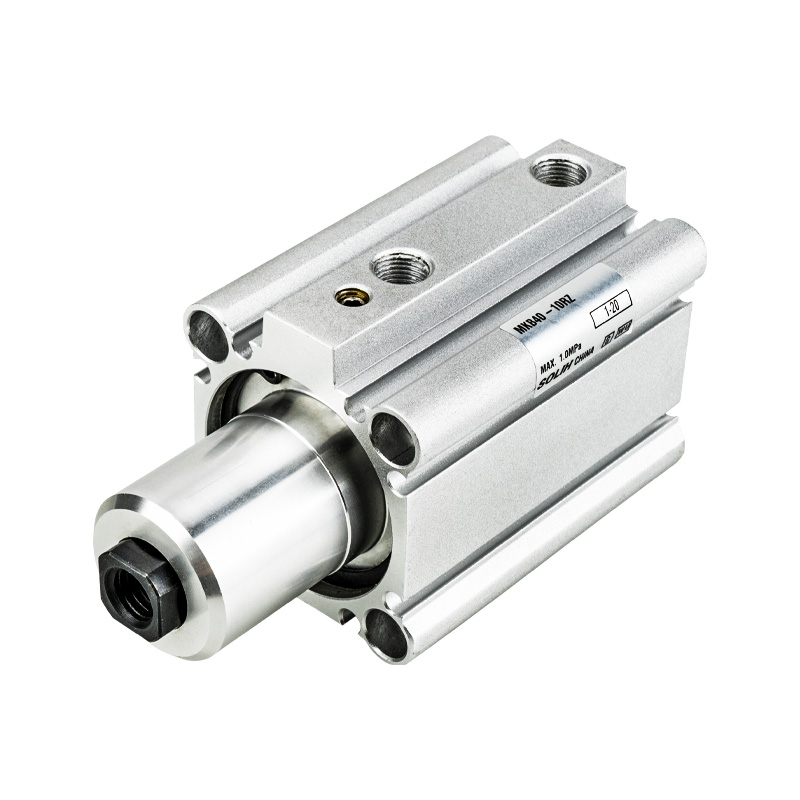

MK Series Rotary Clamp Sylinder | 90° rotasjon og lineær klemme 2-i-1 pneumatisk sylinder

Merke: SOLH by Richge Technology

Produktoversikt og strukturelle kjernefunksjoner

     SOLH MK-serien er en standard 2-i-1 roterende klemsylinder som integrerer 90° rotasjon og lineær klembevegelse. Den dekker borestørrelser fra φ12mm til φ63mm med standard klemmeslag fra 5mm til 50mm. Med ultrakompakt installasjon, 3 ganger oppgradert tillatt treghetsmoment, 4-sides magnetisk brytermontering og valgfri venstre/høyre rotasjon, er denne sylinderen ideell for plassbegrensede automatiserte stasjoner for arbeidsstykkeplassering, fastspenning og fiksering, og fungerer som en pneumatisk kjernekomponent for standard automatiserte festesystemer.

1. Sammensatt rotasjon og klemmebevegelse

• Arbeidssekvens: Trekk tilbake → 90° venstre/høyre rotasjon → forleng for fastspenning; Omvendt rekkefølge: Trekk tilbake for å frigjøre klemmen → revers 90° rotasjon → forleng for tilbakestilling.

• Høypresisjonsposisjonering: Fast 90° rotasjonsvinkel med ±5° toleranse, gir utmerket antirotasjonsytelse og pålitelig repeterende posisjoneringsnøyaktighet.

2. Oppgradert høy lastekapasitet

• 3X høyere treghetsmoment: Den nye oppgraderte MK-serien tredobler det tillatte treghetsmomentet, og matcher ytelsen med tung belastning til tradisjonelle MK2-serier, og tilpasser seg perfekt til høyhastighetsdrift og arbeidsstykkesscenarier med stor treghet.

• Kraftig klemkraft: Modellen med maksimal φ63 boring gir en sterk klemkraft på opptil 12,4 kN ved 0,5 MPa, noe som sikrer stabil og fast klemme for tunge applikasjoner.

3. Kompakt kropp og fleksibel flerveis installasjon

• Slank og forkortet struktur: Ultratynn kroppsdesign med total lengde 3~10 mm kortere enn konvensjonelle MK2-sylindere, noe som forbedrer plassutnyttelsen betydelig for smale og kompakte utstyrsoppsett.

• Montering av multisidebryter: Støtter 4-sidig magnetisk bryterinstallasjon (φ20/φ25 kun for 2-sidig). Innebygd bryterdesign unngår ekstern eksponering og interferens, noe som muliggjør fleksibel og ryddig kretsoppsett.

• Universell monteringsmetode: Utstyrt med gjennomgående hull og dobbeltende gjengede hull, kompatibel med direkte fastmontering og flensmontering for å møte ulike monteringskrav.

4. Pålitelig og holdbar ytelse

• Stabil buffering: Dobbeltvirkende struktur med bilaterale gummibuffere reduserer effektivt driftspåvirkning, vibrasjoner og kjørestøy for langsiktig stabil syklisk drift.

• Oljefri drift: Vedtar profesjonell oljefri smøredesign, egnet for støvfrie og rene arbeidsmiljøer.

• Standard magnetisk konfigurasjon: Innebygd magnetisk ring med reserverte monteringsspor for magnetiske brytere, praktisk for slagposisjonsdeteksjon.

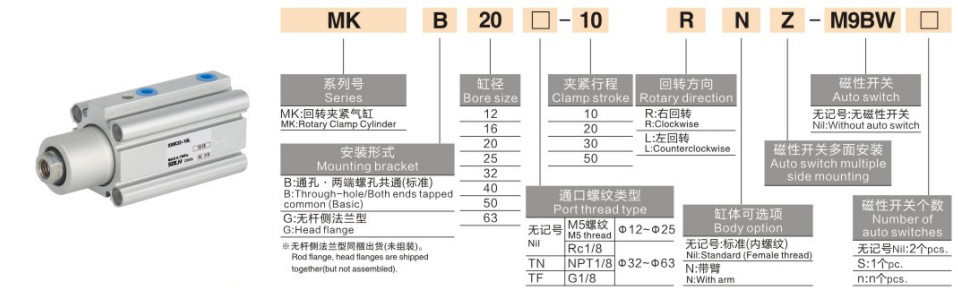

Komplette modellnavnsregler og ordreeksempler

1. Typiske modelleksempler: MKB20-10RZ, MKB40-20LZ-M9BW

2. Eksempler på standardbestilling

• Standard høyrerotasjon: MKB25-15RZ (φ25 boring, 15 mm slag, rotasjon med klokken, ingen bryter)

• Venstrerotasjon med doble brytere: MKB32-20LZ-2S (φ32 boring, 20 mm slag, rotasjon mot klokken, brytere med to posisjoner)

• Large Bore Heavy-Duty Type: MKB63-50RZ (φ63 boring, 50 mm maksimal slaglengde, høyrerotasjon for fastspenning av tung last)

Generelle tekniske parametere (20 ℃, 0,5 MPa standardtilstand)

1. Grunnleggende spesifikasjoner

• Driftsmodus: Dobbeltvirkende sammensatt bevegelse (90° rotasjon + lineær fastspenning)

• Arbeidstrykkområde: 0,1-1,0 MPa; Sikkerhetstrykk: 1,5 MPa

• Omgivelsestemperatur: -10℃~70℃ (ikke-frysende); -10℃~60℃ med magnetiske brytere installert

• Stempeldriftshastighet: 50~200 mm/s

• Buffermodus: Bilateral gummibuffer

• Smøremodus: Oljefri drift (ingen smøring nødvendig)

2. Data for klemkraft (Enhet: kN @0,5 MPa)

3. Tillatt treghetsmoment (Enhet: kg·m²)

4. Produktvekt (Enhet: kg @20 mm slag)

Typiske applikasjonsscenarier

• Plassering og fastspenning av arbeidsstykket: Mye brukt for maskinverktøy, sveiseposisjonering, stemplingsfesting og monteringsstasjonsfesting. Den integrerte 2-i-1 rotasjons- og klemdesignen forenkler mekanisk struktur og sparer installasjonsplass.

• Elektronisk og presisjonskomponentfiksering: Oljefrie og støvfattige egenskaper passer perfekt til fastklemming av halvlederbrett, telefonskallplassering og mikropresisjonsfesting, og oppfyller krav til høy renslighet og høy presisjon.

• Automatisk overføringsbegrensning: Ideell for roterende bordbegrensning, vippemekanismeposisjonering og kortslags roterende klemstasjoner, som gir stabil og repeterbar sammensatt bevegelsesytelse.

• Heavy-Duty festestasjoner: Utstyrt med høy klemkraft og utmerket anti-avbøyningskapasitet, er den egnet for tunge arbeidsstykker fastspenning, formfesting og presisjonsposisjoneringsscenarier med stor belastning.

3-trinns hurtigvalgveiledning

1. Valg av borestørrelse: Velg borestørrelse i henhold til faktisk klembelastning. Sørg for at den teoretiske klemkraften ≥ faktisk last × 1,5 sikkerhetsfaktor; prioriter φ40 eller større boring for tunge arbeidsforhold.

2. Slagvalg: Standard klemmeslag varierer fra 5 mm til 50 mm. Velg slag basert på faktisk arbeidsstykkehøyde, og reserver 3~5 mm margin for å unngå mekanisk interferens.

3. Konfigurasjonsvalg

￮ Rotasjonsretning: Velg RZ (rotasjon med klokken mot høyre) eller LZ (mot klokken til venstre) for å matche stasjonsoppsettet på stedet.

￮ Posisjonsdeteksjon: Velg 2S dual-switch-konfigurasjon for å hente doble posisjonssignaler for klemme- og frigjøringsstatus.

Sammendrag av én setning

     SOLH MK-seriens standard roterende klemsylinder integrerer 90° rotasjon og lineære klemmefunksjoner, med 3 ganger oppgradert treghetsmoment, ultrakompakt kropp, montering i flere retninger og sterk klemmulighet for tung last, og fungerer som en optimal plassbesparende og høystabil pneumatisk festestasjonsløsning for automatiserte klemmestasjoner.
