CX2-serien dobbeltstang glidesylinder | Pneumatisk sylinder med lav profil med høy skyvekraft

Merke: SOLH by Richge Technology

Produktoversikt og strukturelle kjernefunksjoner

SOLH CX2-serien er en profesjonell dobbel-stempel glidelagersylinder med ultralav profil, dobbel skyvekraft, overlegen antirotasjonsnøyaktighet og sterk sidebelastningsmotstand. Den dekker borestørrelser på φ10mm, φ15mm og φ25mm med standard slag fra 25mm til 200mm. Denne serien er utformet for kompakt installasjonsplass, presisjonsføring og skyve-/trekkoperasjoner for middels tung last, og er mye brukt i forskjellige automatiserte presisjonsstasjoner. Utvidede modeller inkludert CXWM (glidelager med hydraulisk buffer) og CXWL (kulelager med hydraulisk buffer) er tilgjengelige for høyhastighets og støtende arbeidsforhold.

Viktige strukturelle fordeler

• Dobbel Rod Dobbel Thrust Output: Ved å bruke integrert struktur med to stempel og to stang, er den teoretiske skyvekraften dobbelt så stor som for en enkeltstangssylinder med samme borestørrelse, og leverer kraftig drivkraft og utmerket generell strukturell stivhet. Standard CX2-modellen bruker høypresisjons glidelagerføring for stabil lineær bevegelse.

• Ultrahøy antirotasjons- og posisjoneringsnøyaktighet: Den symmetriske dobbeltstangstrukturen gir pålitelig mekanisk antirotasjonsytelse. Antirotasjonsnøyaktighet når ±0,1° (φ10) og ±0,02° (φ25), noe som sikrer enestående gjentatt posisjoneringsstabilitet. Høypresisjon parallell bearbeiding mellom monteringsflaten og stempelstengene øker motstanden mot side- og eksentriske belastninger.

• Lav-profil og fleksibel flerveis montering: Ultratynn kompakt kroppsdesign tilpasser seg perfekt til trange og trange utstyrsplasser. Både sylinderkroppen og endeplaten støtter fast installasjon, noe som muliggjør to arbeidsmoduser:sylinderhus festet med bevegelig endeplate ellerendeplate festet med bevegelig sylinderkropp. Utstyrt med fire-sides monteringshull og tre-veis rørporter, støtter den festing fra topp, bunn og sideretninger med fleksibel luftrørledning.

• Glatt drift og lang levetid: Dobbeltvirkende frem- og tilbakegående struktur med doble gummibuffere som standardkonfigurasjon reduserer effektivt bevegelsespåvirkning og driftsstøy. Valgfrie CXWM/CXWL hydrauliske bufferversjoner gir utmerket støtdemping for både høyhastighets- og lavhastighetsdrift, og realiserer støyreduksjon og vedlikeholdsfri bufferytelse. Den oljefrie designen tilpasser seg rene arbeidsmiljøer og minimerer daglige vedlikeholdskostnader.

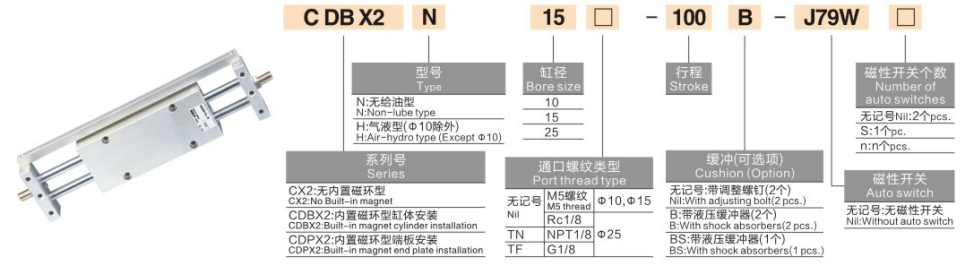

Komplette modellnavneregler

Modelleksempler: CX2N15-50 | CX225-100-M9BW

Standard ordrereferanseeksempler

• CX210-25: 10 mm boring, 25 mm slaglengde, standard type uten magnetbryter

• CX215-75-2S: 15 mm boring, 75 mm slaglengde, doble magnetiske brytere for dobbeltposisjonsdeteksjon

• CX2N25-100: 25 mm boring, 100 mm slaglengde, magnetisk-fri type for magnetisk-sensitive scenarier

Standard tekniske kjerneparametere

(Standard testbetingelser: 20 ℃ normal temperatur, 0,5 MPa merketrykk)

1. Generelle ytelsesspesifikasjoner

• Driftsmodus: Dobbeltvirkende (synkron kjøring med to stempel)

• Arbeidstrykkområde: 0,15-0,7 MPa; Sikkerhetstrykk: 1,05 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfritt konvensjonelt miljø)

• Stempeldriftshastighet: 50~500mm/s (standard CX2); opptil 800 mm/s (CXWM/CXWL høyhastighetsversjoner)

• Buffermodus: Gummibuffer med to ender (standard); valgfri hydraulisk buffer for CXWM/CXWL-modeller

• Smøremodus: Oljefri vedlikeholdsfri drift, egnet for rene industrimiljøer

2. Teoretiske dobbelttrykkdata (enhet: N)

3. Tillatte laterale dreiemomentdata (Enhet: N·m)

4. Produktvektdata (50 mm slaglengde, enhet: kg)

Typiske applikasjonsscenarier

• Presisjonsmaterialoverføring: Ideell for elektronisk og halvleder-arbeidsstykkeoversettelse, pallutveksling og jiggskyving/-trekking. Ultrahøy antirotasjonsnøyaktighet sikrer null forskyvning under høypresisjonsposisjonerings- og overføringsprosesser.

• Middels-tung lastløfting: Egnet for løfting av arbeidsstykker i produksjonslinje, utstøting av støpeformer og kortslagskjøring med tung last. Den unike dobbelttrykksstrukturen og sterke anti-eksentriske lastekapasiteten gir stabil og kraftig kjøreytelse.

• Automatiseringsstasjoner for begrensede rom: Perfekt for installasjon av utstyr med smale gap, horisontal kompakt layout og tett flersylindret arrangement. Den lave profilen og monteringsdesignen i flere retninger maksimerer plassutnyttelsen.

• Arbeidsmiljøer med høy renslighet: Oljefri og støvfattig design tilpasser seg medisinsk, mat og elektronisk presisjonsutstyr. Den valgfrie magnetfrie (N-type) versjonen passer perfekt til magnetisk-sensitive applikasjonsscenarier uten magnetisk interferens.

Tre-trinns hurtigvalgsveiledning

1. Valg av borestørrelse: Velg borestørrelse i henhold til faktisk arbeidsbelastning. Sørg for at den teoretiske doble skyvekraften ≥ faktisk last × 1,5 med tilstrekkelig sikkerhetsmargin. Prioriter φ25-modellen med stor boring for arbeidsforhold med store sidebelastninger.

2. Slagvalg: Standard slaglengde varierer fra 25 mm til 200 mm, velg i henhold til faktiske reisekrav. Foretrekk CXWM/CXWL-buffermodeller for arbeidsforhold med lang slag, høy hastighet og hyppige sammenstøt.

3. Valg av funksjonell konfigurasjon

￮ Dual-end posisjonsdeteksjon: Velg 2S dobbel magnetisk bryterkonfigurasjon for nøyaktig slaggrenseposisjonering.

￮ Høyhastighets- og støtarbeidsforhold: Velg CXWM (glidelager + hydraulisk buffer) / CXWL (kulelager + hydraulisk buffer) oppgraderte versjoner.

￮ Magnetisk-sensitive scenarier: Bruk N-type magnetisk-fri sylinder for å unngå magnetisk interferens.

Sammendrag av én setning

     SOLH CX2-seriens dobbeltstangsglidesylinder integrerer dobbel skyvekraft, ultrahøy antirotasjonspresisjon, lavprofils kompakt struktur og flerveis monteringsfleksibilitet, og gir stabile og pålitelige løsninger for middels tung last for presisjonsautomatisert utstyr med begrenset plass.
