TR-serien Twin Shaft Sylinder | JIS Standard høystiv dobbelstangsylinder

Merke: SOLH by Richge Technology

Produktoversikt og kjernestruktur

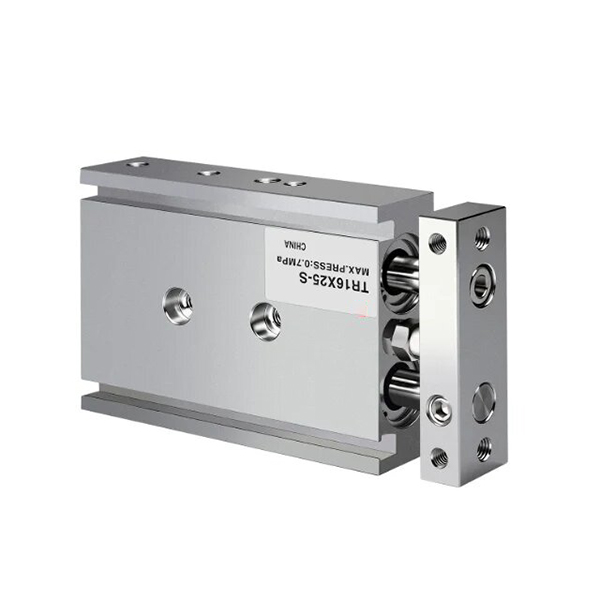

     SOLH TR-serien er en JIS standard dobbel akselsylinder som tar i bruk en enkelt-stempel dobbelstang og glidelagerføringsstruktur (ikke-dobbelt-stempel tvillingsylinder). Utstyrt med ultrahøy stivhet, utmerket anti-torsjonsytelse og sterk sidebelastningsmotstand, støtter den 3-sidig fleksibel montering og presis slagjustering. Konstruert for høypresisjonsføringskrav, er denne sylinderen mye brukt i automatiserte prosesser som presisjonsposisjonering, arbeidsstykkepressing, materialoverføring og emneblokkering, og fungerer som en pålitelig veiledningsløsning for tung last for standard automasjonsstasjoner.

1. Kjernestrukturelle fordeler

• Høystiv synkron dobbel stangstruktur: Utstyrt med et enkelt stempel og to parallelle stive stempelstenger, matchet med forlengede glidelagerbøssinger. Den synkrone drivkonstruksjonen med to stanger oppnår null-avbøyningsoperasjon med antirotasjonsnøyaktighet på ±0,1°~±0,2°, noe som effektivt eliminerer stangsvinging og sikrer stabil lineær bevegelse.

• Justerbar buffering og slagfinjustering: Innebygd front justerbar antikollisjonspute i gummi støtter presis slagfinjustering og myk buffering, og samarbeider med bakre fast buffer for å redusere driftsstøt, vibrasjoner og støy, tilpasser seg hyppige frem- og tilbakegående arbeidsforhold.

• Fleksibel montering og rørdesign: Reserverte monteringshull på bunn-, topp- og sideflatene realiserer 3-veis fleksibel installasjon. Valgfritt tosidig røroppsett optimaliserer luftkretsarrangementet for ulike utstyrsstrukturer. Standard sidebryterspor tillater direkte magnetisk bryterinstallasjon uten ekstra braketter.

• Standard magnetisk konfigurasjon: Innebygd magnetisk ring (S-suffiks) er tilgjengelig for slagposisjonsdeteksjon; ikke-magnetisk versjon er valgfri for spesielle interferensfølsomme scenarier for å møte ulike funksjonskrav.

2. Nøkkelforskjell vs CXS / CXSJ-serien

• TR-serien: Enkeltstemplet dobbelstangstruktur med standard ensylindret skyveeffekt, høyere total stivhet og overlegen anti-nedbøyningsytelse for tung last, ideell for høystivhet og langslagsscenarier med tung last.

• CXS / CXSJ-serien: Dobbeltstemplet dobbeltstangstruktur med dobbel skyvekraft, med lavere friksjon og jevnere høyhastighetsdrift, mer egnet for høyhastighets pick-and-place og høytrykks korte arbeidsforhold.

Klassifisering av kjerneunderserier (stangtype og monteringsstil)

TR-serien dekker tre kjerneundermodeller, som fullt ut dekker standard universelle, bilaterale synkrone og ultrakompakte installasjonsscenarier for å matche diversifiserte krav til automatiseringsoppsett.

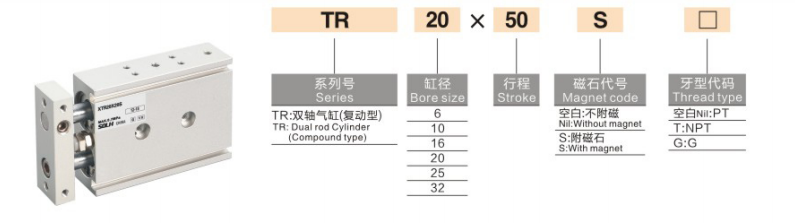

Komplette modellnavneregler

Modelleksempel: TR20×50S

1. Navnekodedefinisjon

1. Seriekode: TR (standard enkel stang) / TRW (dobbel gjennomgående stang) / TRJ (kompakt type)

2. Borestørrelse: 6 / 10 / 16 / 20 / 25 / 32 mm (full standard JIS-boringsområde)

3. Standard slag: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (maks slaglengde: 200 mm)

4. Magnetisk ringkonfigurasjon: S = innebygd magnetisk ring (magnetisk bryter kan monteres, standard standard); Nei S = ikke-magnetisk type (spesiell tilpasset, sjelden brukt)

5. Porttrådtype: Standard PT (Rc) tråd; valgfri G-gjenge (suffiks G) / NPT-gjenge (suffiks T)

6. Magnetisk bryter: Valgfrie D-M9B, D-A93, CS1-J, CS1-G og andre universelle modeller, direkte installert på reserverte sidespor uten braketter

Generelle standard tekniske parametere

(Standard testforhold: 20 ℃ normal temperatur, tørr luft)

• Driftsmodus: Dobbeltvirkende enkelt-stempel kjøring

• Arbeidstrykkområde: 0,15~1,0 MPa (φ6 boring: 0,2~1,0 MPa)

• Bevistrykk: 1,5 MPa

• Omgivelsestemperatur: -20℃~70℃ (isfritt driftsmiljø)

• Driftshastighet: 30~500 mm/s

• Anti-rotasjonsnøyaktighet: ±0,1° (boring ≥16 mm, høy presisjon); ±0,2° (φ6/φ10 små hull)

• Buffermodus: Justerbar gummi antikollisjonspute foran + fast gummibuffer bak (ingen luftbufferalternativ)

• Rørportstørrelse

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Montering og rørføring: 3-sides montering (bunn / topp / side), valgfri tosidig røroppsett for fleksibel layouttilpasning

Teoretiske skyvekraft- og spenningsdata (@0,5 MPa, enhet: N)

Enkeltstempelstruktur med standard ensylindret skyveeffekt, stabil og pålitelig for tunge styrescenarier

Hurtigvalgsguide

1. Krav om skyvekraft og stivhet: Velg CXS/CXSJ for dobbel skyvekraft og høyhastighets pick-and-place-oppgaver; velg TR-serien for føring med høy stivhet, motstand mot tung belastning og stabil drift med lang slag.

2. Installasjon Plass tilpasning: Foretrekk CXSJ for ultrakompakt, smal plass, CXS for konvensjonell kompakt plass, og TR for standard plass og langslagsscenarier med tung last.

3. Valg av stangtype: Ta i bruk standard TR single-end stang for enveis lineær bevegelse; velg TRW dobbel gjennomgående stang for bilateral montering og toveis synkron handling.

4. Posisjoneringsdeteksjonskonfigurasjon: Velg S-suffiks med innebygd magnetisk ring (TRxx×xxS) hvis slagposisjonsdeteksjon er nødvendig.

Sammendrag av én setning

     SOLH TR-serien JIS standard dobbelakselsylinder gir høy stivhet, presis antirotasjonsytelse og sterk sidebelastningsmotstand, med forskjellige stangtyper og kompakte versjoner tilgjengelig, og er den foretrukne løsningen for høypresisjonsføring, langslags- og tunglastautomatiserte posisjonerings- og overføringsstasjoner.
