TN-serien med dobbel stangsylinder

TN Series Twin Shaft Sylinder | Kompakt lavpris dobbelstang pneumatisk sylinder

Merke: SOLH by Richge Technology

Produktoversikt og kjernestruktur

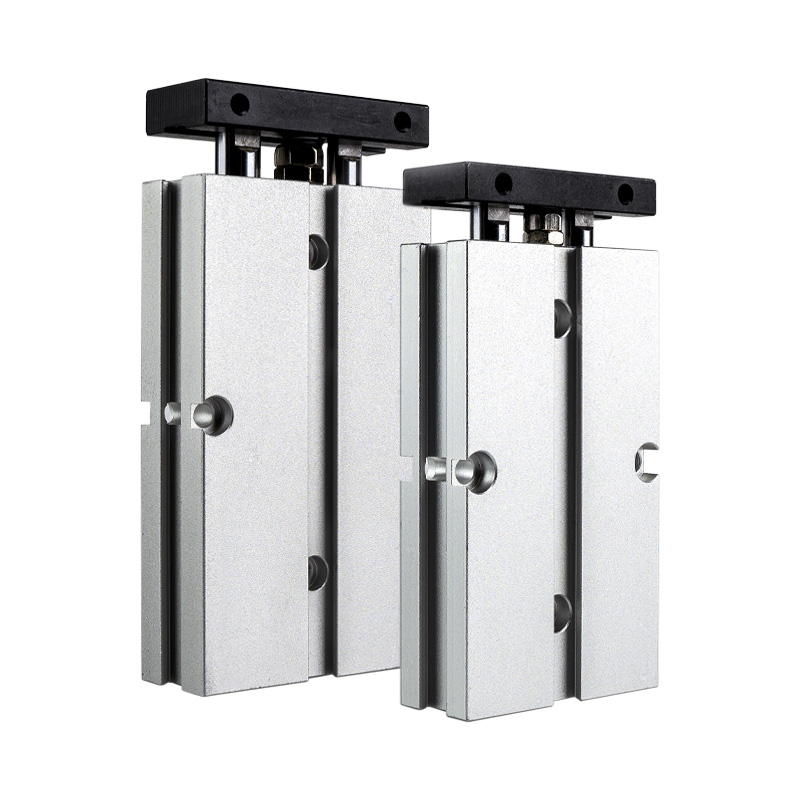

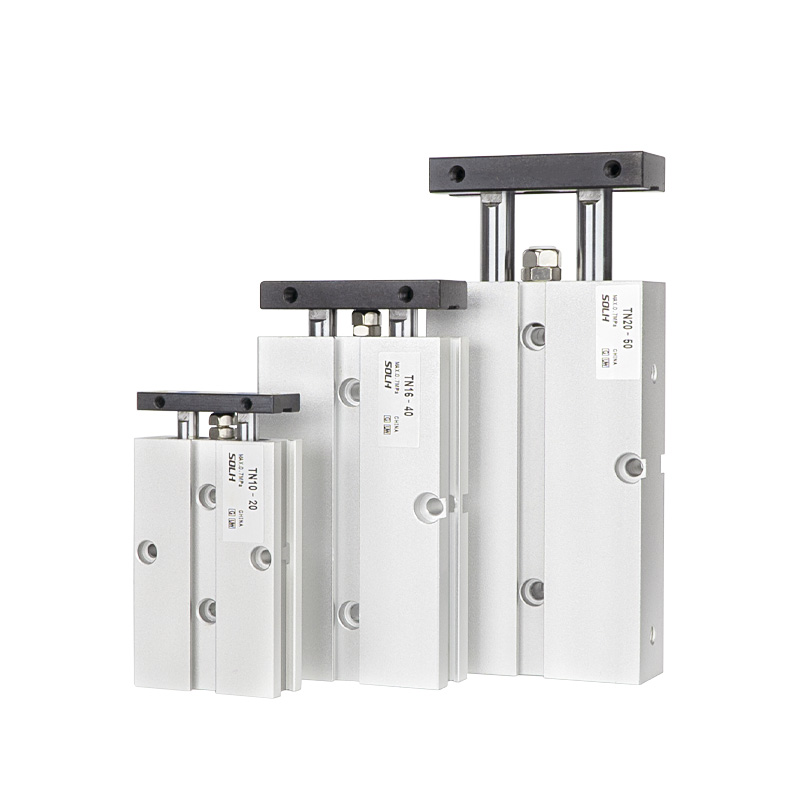

     SOLH TN-serien er en kostnadseffektiv kompakt sylinder med dobbel aksel med en enkelt-stempel dobbeltstangstruktur og glidelagerføring. Designet for plassbesparende installasjon og allsidig montering, kommer den med standard innebygde magnetiske ringer og justerbar slagbuffer. Med ±0,2° antirotasjonsnøyaktighet og utmerket anti-defleksjonsytelse, er TN-sylinderen mye brukt i automatiseringsscenarier med lett last, inkludert presisjonsposisjonering, arbeidsstykkepressing, materialblokkering og lineær overføring, og gir enestående universalitet og kostnadsfordeler for standard automatiserte stasjoner.

1. Kjernestrukturelle fordeler

• Stabil Twin Rod Synchronous Operation: Bruker enkelt-stempel og dobbel parallell hard krom stangkonfigurasjon med utvidet glidebøssing. Den synkrone strukturen med to stanger motstår effektivt vridning og svinging, og oppnår pålitelig anti-defleksjonsytelse med ±0,2° rotasjonstoleranse for lett lastføringsoppgaver.

• Justerbar buffer og slag finjustering: Utstyrt med en frontjusterbar antikollisjonspute i gummi for presis finjustering av slag og myk buffering; matchet med fast bakre buffer for å redusere driftspåvirkning og støy, noe som sikrer stabil frem- og tilbakegående bevegelse.

• Plassbesparende 3-sides montering: Innebygd kroppsdesign støtter fleksibel installasjon fra bunn, topp og sideretninger. Reserverte sidespor tillater direkte magnetisk brytermontering uten ekstra braketter, og maksimerer plassutnyttelsen av utstyret.

• Standard magnetisk konfigurasjon: Innebygd magnetisk ring (S-suffiks) er utstyrt som standard for alle TN-seriens modeller uten tilgjengelig ikke-magnetisk versjon, noe som muliggjør praktisk slagposisjonsdeteksjon for universelle automatiserte applikasjoner.

2. Kjerneproduktdifferensiering (referanse for nøkkelvalg)

• TN vs TR-serien: TN tar i bruk bedriftsstandard med mer kompakt størrelse, lavere kostnad og ingen φ6-boringsalternativ; TR følger JIS industristandard med høyere stivhet, motstand mot tung belastning og komplette borestørrelser inkludert φ6.

• TN vs CXS / CXSJ-serien: TN har en struktur med ett stempel med standard utgang med enkelt trykk, rimeligere og plassbesparende; CXS og CXSJ tar i bruk dobbeltstempeldesign med dobbel skyvekraft og overlegen høyhastighetsytelse, egnet for scenarier med tung belastning og høy presisjon.

Kjerneunderserieklassifisering (stavtype)

TN-serien dekker to vanlige stangtyper for å møte enkelt-ende-drift og bilaterale gjennomgående bevegelseskrav for ulike automatiseringsstasjoner med lett belastning.

Komplette modellnavneregler

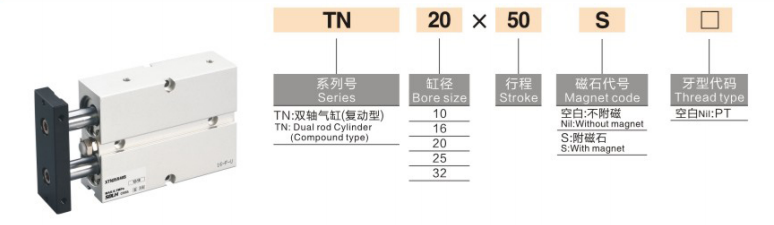

Modelleksempel: TN20×50S

1. Navnekodedefinisjon

1. Seriekode: TN (enkeltende stang) / TNW (dobbelt gjennomgående stang)

2. Borestørrelse: 10 / 16 / 20 / 25 / 32 mm (φ6 boring ikke tilgjengelig, forskjellig fra TR-serien)

3. Standard slag: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (maks slaglengde: 200 mm)

4. Magnetisk ringkonfigurasjon: S (standard innebygd magnetisk ring, obligatorisk konfigurasjon, ingen ikke-magnetisk versjon)

5. Trådtype: Standard PT (Rc) tråd; valgfri G-gjenge (suffiks G) / NPT-gjenge (suffiks T)

6. Magnetisk bryter: Valgfrie CS1-J, CS1-G, D-M9B og andre modeller, direkte installert på reserverte sidespor

Generelle standard tekniske parametere

(Standard testforhold: 20 ℃ normal temperatur, tørr luft)

• Driftsmodus: Dobbeltvirkende enkelt-stempel kjøring

• Arbeidstrykkområde: 0,15~1,0 MPa

• Bevistrykk: 1,5 MPa

• Omgivelsestemperatur: -20℃~70℃ (isfritt miljø)

• Driftshastighet: 30~500 mm/s

• Anti-rotasjonsnøyaktighet: ±0,2° (stabil presisjon for lysbelastningsføring)

• Buffermodus: Justerbar gummi antikollisjonspute foran + fast gummibuffer bak (ingen luftbufferalternativ)

• Rørportstørrelse

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Monteringsmetode: Innebygd karosseriinstallasjon + 3-sidig montering (bunn / topp / side), ultraplassbesparende design

Teoretiske skyvekraft- og spenningsdata (@0,5 MPa, enhet: N)

Enkeltstempelstruktur med standard enkel skyveeffekt, kostnadseffektiv for konvensjonelle scenarier med lett belastning

Hurtigvalgsguide

1. Budsjett og plassutvalg: Velg TN-serien for ultrakompakt plass og lave krav til lett belastning; velg TR-serien for JIS-standard, tungbelastningsdrift og φ6-boringskrav.

2. Drivkraft og ytelsesvalg: Bruk CXS/CXSJ doble stempel sylindre for dobbel skyvekraft og høyhastighets pick-and-place scenarier; velg TN/TR enkeltstempelsylindere hvis standard enkel skyvekraft oppfyller arbeidskravene.

3. Valg av stangtype: Velg standard TN en-ende stang for konvensjonell enveis drift; velg TNW dobbel gjennomgående stang for bilateral montering og toveis synkron bevegelse.

4. Merknad om magnetisk konfigurasjon: Alle sylindre i TN-serien er utstyrt med S magnetisk ring som standard (obligatorisk konfigurasjon), ingen ekstra valg nødvendig.
