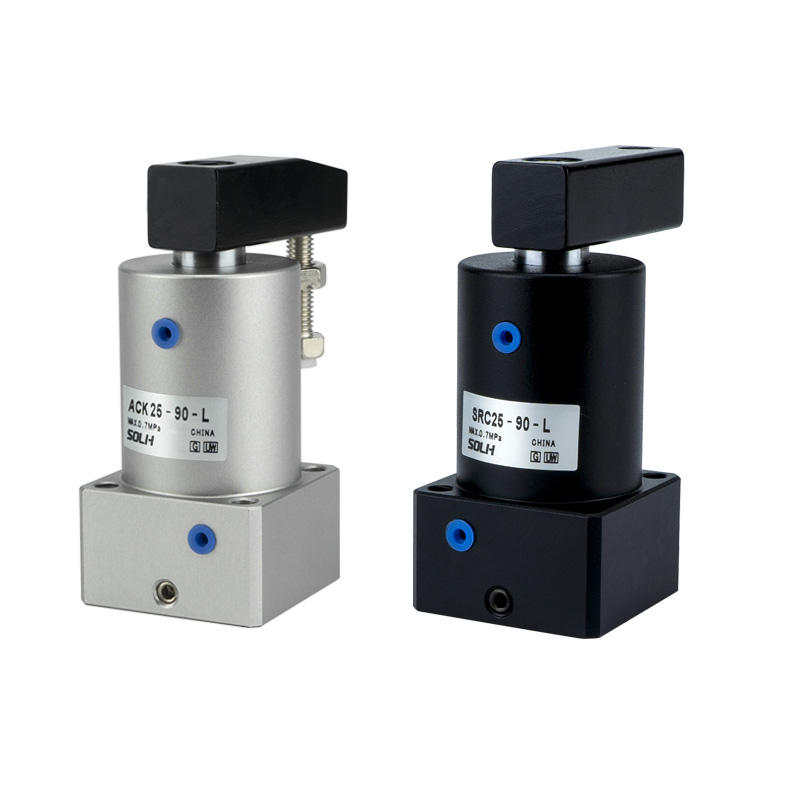

ACK Series vinkelsylinder | 90°/180° rotasjon & nedoverklemme 2-i-1 sylinder

Merke: SOLH by Richge Technology

Produktoversikt og strukturelle kjernefunksjoner

     SOLH ACK-serien er en høyytelses 2-i-1 vinkelsylinder som integrerer 90°/180° rotasjon og lineær nedadgående klembevegelse. Den dekker borestørrelser fra φ25 mm til φ63 mm, og tar i bruk en profesjonell struktur med tre styrespor for høy presisjon og sterk eksentrisk belastningsmotstand. Valgfrie ensidige/dobbeltsidige trykkplater og venstre/høyre rotasjonsretninger tilpasser seg fullt ut forskjellige armaturer. ACK-sylinderen har høy stivhet, lang levetid og klemkapasitet for tung last, og er mye brukt for plassbegrensede klemstasjoner for arbeidsstykker i automatisert verktøy, sveiseposisjonering og stemplingsfesteprosesser.

1. Sammensatt rotasjon og klemmehandling

• Standard arbeidssekvens: Trekk tilbake → 90°/180° venstre/høyre rotasjon → forleng for nedspenning

• Tilbakestill sekvens: Trekk tilbake for å frigjøre klemmen → snu rotasjon → forleng og tilbakestill

• Høypresisjonsposisjonering: Standard 90° rotasjonsvinkel med ±1,5° høy nøyaktighet; 180° rotasjonstype valgfri, sikrer repeterbar og pålitelig posisjonering av arbeidsstykket.

2. Høy stivhet og utvidet levetid

• Tre-Guide-Groove Struktur: Optimalisert treveis føringsdesign gir enestående bevegelsesstabilitet, høy føringsnøyaktighet og sterk anti-avbøyningsevne, som effektivt motstår eksentrisk belastning under fastspenning.

• Materialkonfigurasjon med høy styrke: Stempelstangen bruker spesiallegert stål med varmebehandlingsprosess for utmerket slitestyrke og holdbarhet. Sylinderkroppen gjennomgår hard anodisering for å forbedre korrosjonsmotstanden og strukturell stivhet.

• Premium importerte segl: Vedtar importerte tetningsmaterialer med utmerket tilpasningsevne til komplekse arbeidsforhold, reduserer luftlekkasje effektivt og forlenger sylinderens totale levetid betydelig.

3. Fleksibel installasjon og diversifisert konfigurasjon

• Valgfrie trykkplatetyper: ACK ensidig trykkplate for smale arbeidsstykker; ACKD dobbeltsidig trykkplate for brede arbeidsstykker, som dekker ulike krav til fastspenning av arbeidsstykker.

• Justerbar rotasjonsretning: L (venstrerotasjon mot klokken) og R (rotasjon mot klokken mot høyre) valgfritt for å matche ulike stasjonsoppsett på stedet.

• Universell monteringsdesign: Utstyrt med 4 bunn gjennomgående hull for direkte feste, kompatibel med flensmontering. Reserverte standard bryterspor tillater praktisk installasjon av magnetiske brytere for posisjonsdeteksjon.

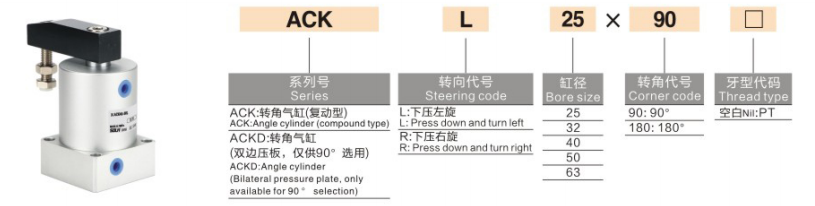

Komplette modellnavnsregler og ordreeksempler

1. Typiske modelleksempler: ACKL25-90, ACKDR40-90

2. Eksempler på standardbestilling

• Ensidig venstrerotasjon 90°: ACKL25-90 (φ25 boring, venstre rotasjon, 90° standardvinkel)

• Dobbeltsidig høyrerotasjon 90°: ACKDR32-90 (φ32 boring, dobbeltsidig plate, høyre rotasjon, 90° vinkel)

• Large Bore Heavy-Duty Type: ACKL63-90 (φ63 maksimal boring, venstrerotasjon, 90° vinkel for fastspenning av tung last)

Generelle tekniske parametere (20 ℃, 0,5 MPa standardtilstand)

1. Grunnleggende spesifikasjoner

• Driftsmodus: Dobbeltvirkende sammensatt bevegelse (rotasjon + nedoverklemming)

• Arbeidstrykkområde: 0,15~1,0 MPa; Sikkerhetstrykk: 1,5 MPa

• Omgivelsestemperatur: -20℃~80℃

• Stempeldriftshastighet: 50~200 mm/s

• Rotasjonsvinkel: 90° (standard); 180° (valgfritt)

• Standard klemmeslag: φ25=12mm; φ32=16mm; φ40=20 mm; φ50=25mm; φ63=30mm

2. Teoretisk klemkraft (enhet: N @0,5 MPa)

3. Produktvekt (Enhet: kg @90° standardtype)

Typiske applikasjonsscenarier

• Maskinverktøy og sveisearmaturer: Ideell for fastspenning av arbeidsstykkeposisjonering, sveisefiksering og anti-shifting av stansestasjon. Den integrerte rotasjons- og klemmehandlingen 2-i-1 forenkler den mekaniske strukturen og sparer installasjonsplass.

• Elektronisk og presisjonskomponentbehandling: Egnet for palleklemming, jiggfeste og mikropresisjonsdelplassering. Den har høy posisjoneringsnøyaktighet og lav støvgenerering, og oppfyller strenge krav til presisjon og renslighet.

• Automatisert overføringsmekanisme: Mye brukt for roterende bordbegrensning, posisjonering av vippemekanismer og klemstasjoner med kort slag, og gir stabil, jevn og repeterbar sammensatt bevegelsesytelse.

• Arbeidsforhold for tunge fikseringer: Med sterk klemkraft og utmerket anti-eksentrisk belastningskapasitet, tilpasser den seg perfekt til tunge arbeidsstykkeklemming, formfesting og presisjonsposisjoneringsscenarier med stor belastning.

3-trinns hurtigvalgveiledning

1. Valg av borestørrelse: Velg borestørrelse i henhold til faktisk klembelastning. Sørg for at den teoretiske klemkraften ≥ faktisk last × 1,5 sikkerhetsfaktor; prioriter φ40 eller større boring for tunge arbeidsforhold.

2. Slagvalg: Standard klemmeslag varierer fra 12 mm til 30 mm. Reserver 3~5 mm slagmargin i henhold til arbeidsstykkets høyde for å unngå mekanisk interferens under drift.

3. Konfigurasjonsvalg

￮ Type trykkplate: Velg ACK ensidig plate for smale arbeidsstykker; velg ACKD dobbeltsidig plate for brede arbeidsstykker.

￮ Rotasjonsretning: Velg L venstre rotasjon eller R høyre rotasjon i henhold til faktisk stasjonsoppsett og mekaniske forstyrrelser.

Sammendrag av én setning

     Vinkelsylinderen i SOLH ACK-serien har en høypresisjonsstruktur med tre ledespor, som støtter 90°/180° rotasjon og nedadgående klemintegrering. Med valgfrie enkelt-/dobbeltsidige trykkplater, fleksibel venstre/høyre rotasjon og utmerket anti-nedbøyningsytelse for tung last, er det en høystivhet og lang levetid for klemmeløsninger for ulike automatiserte festestasjoner med begrenset plass.
