CXS-serien med dobbel stangsylinder

CXS Series Twin Rod Sylinder | Kompakt pneumatisk sylinder med høy stivhet og nullrotasjon

Merke: SOLH by Richge Technology

Produktoversikt og kjernestruktur

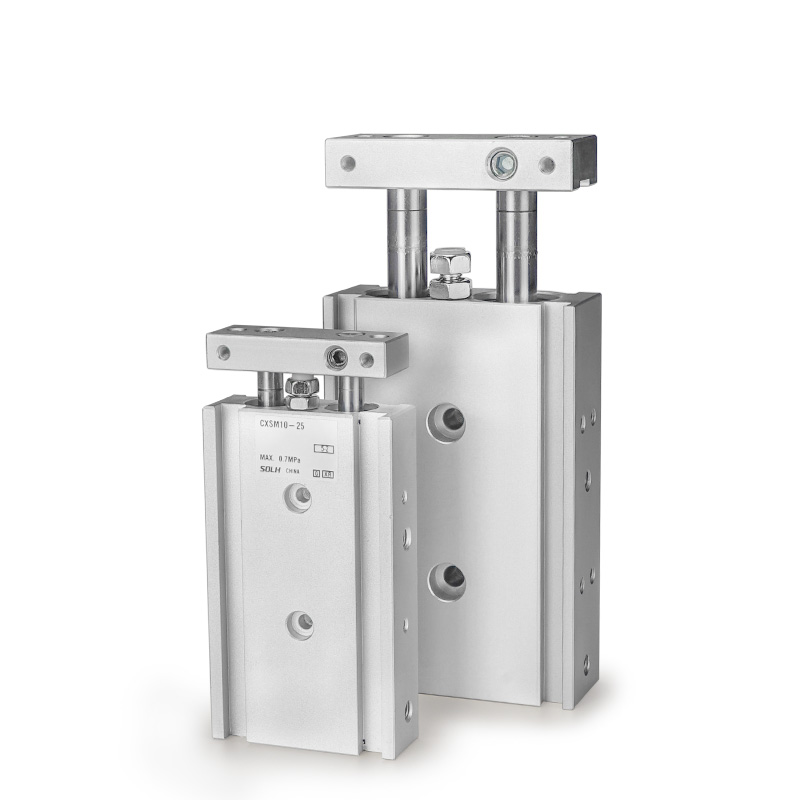

     SOLH CXS-serien er en tynn type dobbel sylinder med høy stivhet som tar i bruk en integrert dobbeltstempel- og dobbelføringsstangstruktur. Med koaksiale doble stenger og synkron dual-stempeldrift, leverer den nesten dobbel skyvekraft sammenlignet med enkeltsylindre, parret med ultra-presis ±0,1° nullrotasjonsytelse. Med utmerket stivhet og sterk sidebelastningsmotstand, krever denne sylinderen ingen ekstra styretilbehør, perfekt egnet for høypresisjon lineær bevegelse som pick-and-place, materialoverføring, posisjonering og lett pressing i kompakte automatiserte rom.

Kjernestrukturelle fordeler

• Dobbel stempel og dobbel styrestang integrering: Valgfrie glidelager (M) og kulelager (L) konfigurasjoner med fullt universelle totaldimensjoner, kompatible med forskjellige arbeidsforhold og kostnadsbudsjetter.

• Standard magnetisk og bufferdesign: Innebygd magnetring (standard Z-suffiks) reserverer posisjoner for direkte magnetisk bryterinstallasjon uten ekstra braketter. Gummibuffer med dobbel ende kommer som standard; luftbuffer er valgfritt for modeller med store boringer for å eliminere høyhastighetsstøt.

• Innebygd høy stivhet: Integrert tvillingstangstruktur forbedrer den generelle strukturelle stabiliteten i stor grad, motstår effektivt side- og eksentriske belastninger, og sikrer stabil og repeterbar lineær bevegelsesnøyaktighet.

Klassifisering av kjerneunderserier (lager og stangtype)

CXS-serien dekker fire mainstream-modeller, fullt matchende lavhastighets tunglast, høyhastighetspresisjon og bilaterale gjennomgående stangarbeidsscenarier for kompakt automatiseringsutstyr.

Komplette modellnavneregler

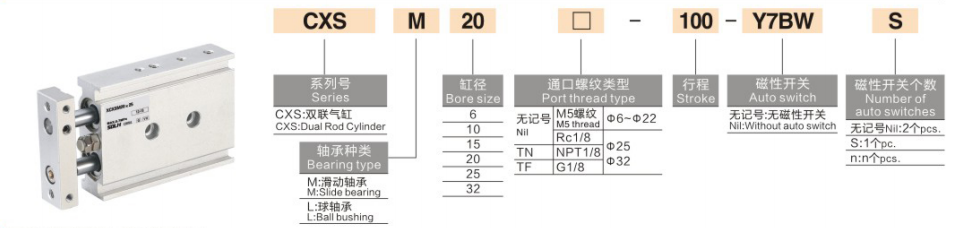

Modelleksempel: CXSM20-50Z-M9B

1. Navnekodedefinisjon

1. Seriekode: CXS + lager og stangtype (M / L / WM / WL)

2. Borestørrelse: 6 / 10 / 15 / 20 / 25 / 32 mm (full standard boreområde)

3. Standard slag: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (maks slaglengde: 100 mm)

4. Konfigurasjon av buffer og magnetisk ring

￮ Z: Standardkonfigurasjon (innebygd magnetisk ring + dobbel-ende gummibuffer, kompatibel med magnetisk bryterinstallasjon)

￮ AZ: Luftbuffer (kun for φ20/25/32 store hull, for høyhastighets- og tungbelastningsscenarier)

￮ Ingen Z-suffiks: Ikke-magnetisk type (installasjon av magnetisk bryter utilgjengelig)

5. Magnetisk bryter: Valgfrie D-M9B, D-A93, D-M9N og andre modeller; direkte installert på styrestangens sidespor uten monteringsbraketter

6. Lås enhet (valgfritt): R (trekk inn endelås), P (forleng endelås)

Generelle standard tekniske parametere

(Standard testforhold: 20 ℃ normal temperatur, tørr luft)

• Driftsmodus: Dobbeltvirkende synkron kjøring med to stempel (dobbel skyvekraft)

• Arbeidstrykkområde: 0,1~0,7MPa (minimum arbeidstrykk: 0,1MPa)

• Bevistrykk: 1,05 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfritt konvensjonelt miljø)

• Driftshastighet: 30~300mm/s (CXSL høyhastighetstype opp til 400mm/s)

• Anti-rotasjonsnøyaktighet: ±0,1° (ultra høy presisjon, nesten null torsjon)

• Buffermodus: To-ende gummibuffer som standard; luftbuffer (AZ) valgfritt for φ20/25/32 boringer

• Rørportstørrelse

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Monteringsmetode: 3-sidig montering (bunn / topp / side), fleksibel installasjon tilpasset ulike kompakte utstyrsoppsett

Teoretiske skyvekraft- og spenningsdata (@0,5 MPa, enhet: N)

Dobbeltstempelstruktur girdobbel utgangskraft sammenlignet med enkeltstempelsylindere med samme borestørrelse

Hurtigvalgsguide

1. Valg av lager og stangtype: Velg CXSM for slitasjebestandige og tunge arbeidsforhold; velg CXSL for høyhastighets og ultrajevn drift; ta i bruk CXSWM/CXSWL for bilateral gjennomgående stangutgang og tosidig operasjonskrav.

2. Magnetisk konfigurasjonsvalg: Velg Z-suffiks med innebygd magnetisk ring for slagposisjonsdeteksjon; utelat Z-suffiks for ikke-magnetiske applikasjonsscenarier.

3. Valg av bufferkonfigurasjon: Utstyr AZ-luftbuffer for arbeidsforhold med høy hastighet, lang slag og høy belastning; ta i bruk standard gummibuffer for konvensjonelle generelle scenarier.

4. Bore- og slagvalg: Bekreft borestørrelse i henhold til faktiske krav til skyvekraft og belastning; standard slagområde er 5~100 mm med en maksimal slaggrense på 100 mm.

Sammendrag av én setning

     SOLH CXS-serien med dobbel stangsylinder har dobbel-stempelutgang, ±0,1° nullrotasjonspresisjon, høy sidebelastningsmotstand og valgfri luftbuffer, og fungerer som en kostnadseffektiv høypresisjonsdriftsløsning for kompakte automatiserte posisjonerings-, presse- og overføringsstasjoner.
