TC Series triaksial styrestangsylinder | TCL/TCM høy stivhet anti-torsjon pneumatisk sylinder

Merke: SOLH by Richge Technology

Produktoversikt og strukturelle kjernefunksjoner

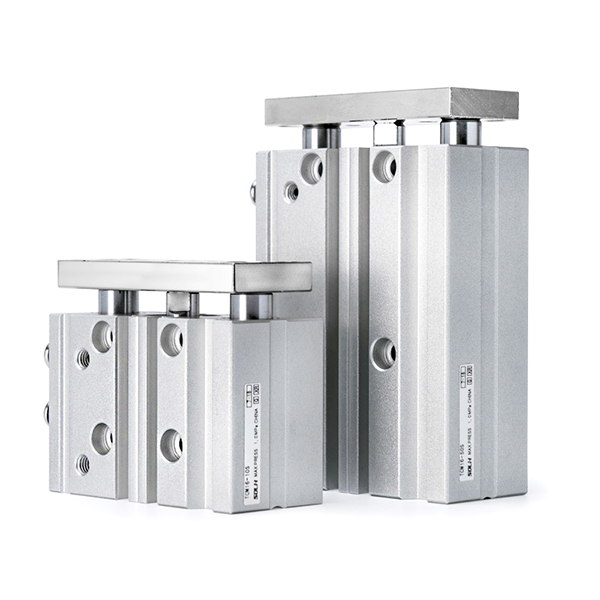

     SOLH TC-serien er en høyytelses triaksial styrestangsylinder som tar i bruk en integrert dobbel styrestang + sentral stempelstangstruktur. Utmerket med ultrahøy stivhet, utmerket anti-torsjonsevne, sterk sideveis belastningsmotstand og presis posisjoneringsnøyaktighet, dekker denne serien et fullstendig boreområde fra φ6 mm til φ100 mm, inkludert to kjernemodeller: TCL presisjon kulelager type og TCM heavy-duty glidelager type. Den er mye brukt for kompakte skyve-, løfte-, stopp- og presise oversettelsesstasjoner, og fungerer som en perfekt drop-in-erstatning for SMC MGP-serien i standard automasjonsscenarier.

Viktige strukturelle fordeler

• Triaksial struktur med ultrahøy stivhet: Utstyrt med to styrestenger av høystyrkebærende stål og en sentral stempelstang, gir den integrerte treaksiale strukturen mer enn dobbelt så høy torsjonsmotstand og sidelastkapasitet til vanlige sylindre. Den forhindrer effektivt bøyning og forskyvning, og tilpasser seg til eksentrisk belastning og arbeidsforhold på tvers med enestående stabilitet.

• Doble lagerkonfigurasjoner for fullstendige scenarier

￮ TCL (kulelager): Ultralav friksjon, ultrajevn slag og stabil høyfrekvent drift, ideell for presisjonsjekking, høyhastighetssykling og bevegelseskrav med lav friksjon.

￮ TCM (glidelager): Ved hjelp av glidebøssing av messinglegering, har den utmerket slitestyrke, slagmotstand og sidelasttoleranse, perfekt egnet for tunge, støvete og bremsende arbeidsforhold.

• Integrert tynn og kompakt design: Drivenheten og styreenheten er svært integrert for å minimere den totale installasjonsplassen. Doble luftinntak på topp- og sideflatene støtter fleksibel røroppsett, tilpasset ulike rørledningsretninger på stedet og kompakte utstyrsstrukturer.

• Høypresisjon gjentatt posisjonering: Presisjonsposisjoneringshull er reservert på basen, bakre endeflate og festeplate for å sikre ultrahøy gjentatt posisjoneringsnøyaktighet. Fire-sides magnetiske bryterspor støtter flerveis bryterinstallasjon, og realiserer fleksibel og omfattende slagposisjonsdeteksjon.

• Standard Premium-konfigurasjon: Innebygd magnetisk ring (standard S-magnet), gummibuffere med to ender og oljefri vedlikeholdsfri design, i samsvar med standarder for ren verksteddrift. Dobbeltvirkende design med standard slaglengde fra 5 mm til 500 mm dekker nesten alle konvensjonelle automatiserte kjøreslag.

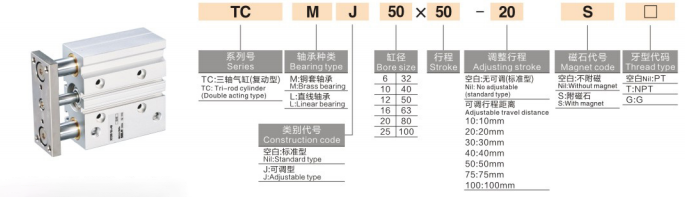

Komplette modellnavneregler

Modelleksempler: TCM20-50S | TCL16-30J-20S-T

Standard ordrereferanseeksempler

• TCM25-75S: 25 mm boring, 75 mm slaglengde, glidelagertype med innebygd magnet

• TCL20-50J-20S: 20 mm boring, 50 mm standard slag, 20 mm justerbart slag, kulelager presisjonstype med magnet

• TCM32-100S-T: 32 mm boring, 100 mm slaglengde, glidelagertype med motstand mot høye temperaturer

Standard tekniske kjerneparametere

(Standard testbetingelser: 20 ℃ normal temperatur, 0,5 MPa merketrykk)

1. Generelle ytelsesparametre

• Driftsmodus: Dobbeltvirkende frem- og tilbakegående bevegelse

• Arbeidstrykkområde: 0,1-1,0 MPa; Sikkerhetstrykk: 1,5 MPa

• Omgivelsestemperatur: -20℃~70℃ (isfritt konvensjonelt miljø); -20℃~120℃ (-T høytemperaturversjon)

• Stempeldriftshastighet: 50~500mm/s (φ6~63 liten og middels boring); 50~400 mm/s (φ80/100 stor boring)

• Buffermodus: Standard gummibuffer med to ender; valgfri luftputebuffer for scenarier med høy effekt

• Smøremodus: Oljefri vedlikeholdsfri drift, egnet for rene industrimiljøer

2. Teoretiske skyvekraftdata (@0,5 MPa, enhet: N)

3. Produktvektdata (50 mm slaglengde, enhet: kg)

Sammenligning av TCL vs TCM Core Selection

Monteringsmetoder og typiske bruksscenarier

1. Fleksibel multimonteringsdesign

• Direkte kroppsmontering: Reserverte skruehull på bunnen, side- og endeflatene for direkte festing uten behov for ekstra braketter, noe som muliggjør rask montering og demontering for installasjon på stedet.

• Valgfritt ekstrautstyr: Monteringstilbehør med flens (F) og fotbrakett (L) er tilgjengelig, som støtter fleksibel horisontal og vertikal layout for å tilpasse seg forskjellige utstyrskonstruksjoner.

2. Kjerne industrielle applikasjoner

• Automatisering av transportbånd: Arbeidsstykkestopp, materialløfting og pallplassering; sterk slagfasthet og anti-offset ytelse sikrer stabil transport og begrensende drift.

• 3C elektronisk presisjonsbehandling: PCB-håndtering, terminalkrympeposisjonering og lett arbeidsstykkeoversettelse; høy anti-rotasjonsnøyaktighet garanterer null-avbøyning presisjon montering og prosessering.

• Emballasje maskineri: Kjøring av materialbaffel, bytting av siloport og skyving av kortdistanse; kompakt kropp tilpasser seg perfekt til høyt integrert emballasjeutstyr.

• Generell industriell automatisering: Jiggløfting, delutkast og eksentrisk lastkjøring; integrerer sylinder- og styrefunksjoner for å erstatte tradisjonelle kombinasjoner av delt sylinder + styrestang, forenkler utstyrsstrukturen og reduserer kostnadene.

TC Series vs SMC MGP Series Replacement Comparison

Tre-trinns hurtigvalgsveiledning

1. Valg av borestørrelse: Beregn nødvendig skyvekraft i henhold til faktisk arbeidsbelastning; velg borestørrelse med teoretisk skyvekraft ≥ faktisk belastning × 1,5, og reserver 50 % sikkerhetsmargin for å unngå overbelastning.

2. Valg av lagertype: Velg TCL kulelager for presisjonsposisjonering og høyfrekvente scenarier for jevn sykling; velg TCM glidelager for tunge, støvete og kraftige arbeidsforhold.

3. Valg av funksjonell konfigurasjon

￮ Krav til finjustering av slag: Velg justerbart slag av J-type (0~50 mm justerbart område)

￮ Krav til posisjonsdeteksjon: Velg S-magnetkonfigurasjon + flerveis magnetiske brytere (kan installeres på fire sider)

￮ Arbeidsmiljø med høy temperatur: Velg -T høytemperaturbestandig alternativ (-20 ℃ ~ 120 ℃)

Sammendrag av én setning

      SOLH TC-seriens triaksiale styrestangsylinder integrerer høy stivhet, super lateral belastningsmotstand og høypresisjon antirotasjonsytelse, med alternativer for doble lager og justerbare slag og høytemperatur valgfrie funksjoner, og fungerer som den mest kostnadseffektive direkte erstatningen for SMC MGP-serien for full-scene automasjon løfting, stopp og posisjonskjøring.
