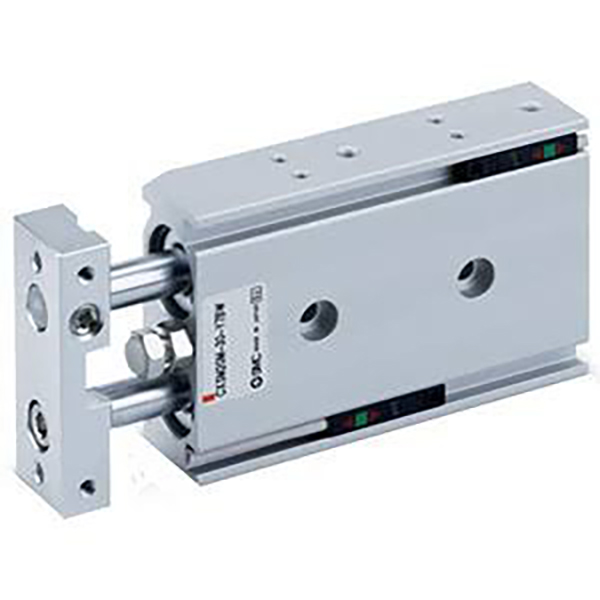

CXSJ Series Compact Twin Sylinder | Ultra-slank dobbel stempel dobbel stangsylinder

Merke: SOLH by Richge Technology

Produktoversikt og kjernestruktur

SOLH CXSJ-serien er en oppgradert ultrakompakt versjon av standard CXS tvillingsylinder. Ved å ta i bruk en integrert struktur med dobbel stempel og dobbel styrestang, leverer dendobbel skyvekraft sammenlignet med enkeltsylindre og oppnår null rotasjonsnøyaktighet på ±0,1°. Optimalisert med kortere lengde, smalere bredde og lettere vekt enn tradisjonelle CXS-modeller, har CXSJ-serien mer fleksibel montering og er spesialdesignet for pick-and-place, materialoverføring, presisjonsposisjonering og pressing med lett last i ultratrange automatiseringsrom.

Kjernestrukturelle fordeler

• Dobbel stempel og dobbel styrestang integrering: Valgfrie glidelager (M) og kulelager (L) konfigurasjoner med universelle totaldimensjoner, balanserer holdbarhet, presisjon og pris for ulike arbeidsforhold.

• Vendbar magnetisk bryterbase: Støtter 4-veis installasjon uten strukturelle forstyrrelser, noe som muliggjør fleksibel flervinklet posisjonsdeteksjon og symmetrisk venstre/høyre monteringstilpasning.

• Standard buffer og magnetisk design: Utstyrt med doble gummibuffere for stabil demping; innebygd magnetring (Z-suffiks) er forbeholdt magnetbryterinstallasjon. Ingen luftbuffer (AZ) alternativ, gummibuffer fungerer som standard støtdemping.

• Dual Porting Design for små boringer: φ6 og φ10 borestørrelser støtter doble aksiale rør og siderør, noe som i stor grad optimerer rørledningsoppsettet i ultrakompakt utstyrsoppsett.

Klassifisering av kjerneunderserier (lager og stangtype)

CXSJ-serien dekker fire kjernemodeller for å matche lavhastighets tunglast, høyhastighetspresisjon og arbeidsscenarier med dobbel utgang, og oppnår full dekning av kompakte automatiseringskrav.

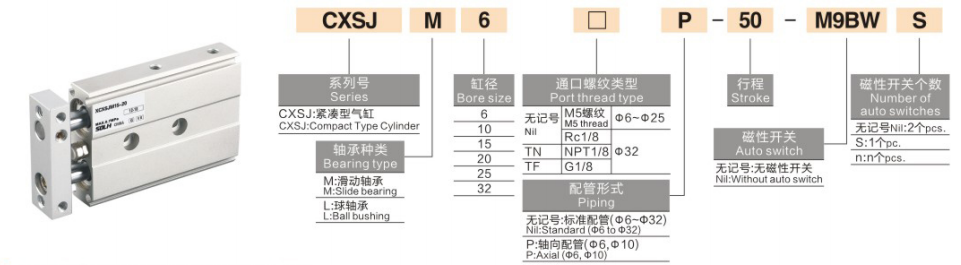

Komplette modellnavneregler

Modelleksempel: CXSJL20-50Z-M9B

1. Navnekodedefinisjon

1. Seriekode: CXSJ + lager og stangtype (M / L / WM / WL)

2. Borestørrelse: 6 / 10 / 15 / 20 / 25 / 32 mm (full standard boreområde)

3. Standard slag: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (maks slaglengde: 100 mm)

4. Konfigurasjon av buffer og magnetisk ring

￮ Z: Standardkonfigurasjon (innebygd magnetisk ring + dobbel-ende gummibuffer, kompatibel med magnetisk bryterinstallasjon)

￮ Ingen Z-suffiks: Ikke-magnetisk type (magnetisk bryter utilgjengelig)

￮ Note: CXSJ-serien støtter kun gummibuffer, ingen alternativ for luftbuffer (AZ).

5. Magnetisk bryter: Valgfri D-M9B, D-A93, D-M9N; direkte installert på sidespor med 4-retnings reversibel basekompatibilitet

6. Lås enhet (valgfritt): R (trekk inn lås), P (forleng lås)

Generelle standard tekniske parametere

(Standard testforhold: 20 ℃ normal temperatur, tørr luft)

• Driftsmodus: Dobbeltvirkende dobbeltstempeldrift (dobbel skyvekraft)

• Arbeidstrykkområde: 0,1~0,7MPa (φ6: minimum 0,15MPa; φ10~φ32: minimum 0,1MPa)

• Bevistrykk: 1,05 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfritt miljø)

• Driftshastighet: 30~800mm/s (CXSJL høyhastighetstype opp til 800mm/s; CXSJM 30~600mm/s)

• Anti-rotasjonsnøyaktighet: ±0,1° (null torsjonspresisjon, i samsvar med standard CXS-serien)

• Buffermodus: Bare gummibuffer med to ender (ingen luftbufferalternativ)

• Rørportstørrelse

￮ φ6 / φ10: M5×0,8 (støtte aksial- og sidedobbelt rør)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (kun siderør)

• Monteringsmetode: 3-sidig montering (bunn / topp / side); vendbar sokkel støtter symmetrisk venstre og høyre installasjon

Teoretiske skyvekraft- og spenningsdata (@0,5 MPa, enhet: N)

Dobbeltstempelstruktur girdobbel utgangskraft sammenlignet med enkeltstempelsylindere med samme borestørrelse

Sammenligning av CXSJ vs CXS kjerneforskjell

CXSJ er den oppgraderte ultrakompakte versjonen av CXS, optimalisert spesielt for automatiseringsscenarier med smal plass

Hurtigvalgsguide

1. Valg av lager og stangtype: Velg CXSJM for slitesterke og støvete miljøer; velg CXSJL for høyhastighets jevn og hyppig frem- og tilbakegående bevegelse; ta i bruk CXSJWM/CXSJWL for tosidig stangutgang og bilateral synkron drift.

2. Valg av modellversjon: Foretrekk CXSJ for ultrakompakt plass og krav til aksiale rør; velg standard CXS hvis luftbuffer eller kraftig slagmotstand er nødvendig.

3. Magnetisk konfigurasjonsvalg: Velg Z-suffiks for posisjonsdeteksjon med magnetiske brytere; utelat Z for ikke-magnetiske og magnetisk interferensfølsomme scenarier.

4. Bore- og slagvalg: Bestem borestørrelse basert på faktisk belastning og skyvekraftbehov; standard slagområde er 5 ~ 100 mm (maks slaggrense: 100 mm).

Sammendrag av én setning

     Den ultrakompakte dobbelsylinderen i SOLH CXSJ-serien har dobbeltstempel dobbeltstang høy skyvekraft, ±0,1° nullrotasjonspresisjon, ultraslank optimert størrelse og 4-veis fleksibel montering, og er den optimale pneumatiske løsningen for høypresisjon plukke-og-plassering, posisjonering og lett pressing i ultrabegrenset automatisert utstyr.
