MXH-seriens kompakte, smale og lange pneumatiske skyvebord

Merke: SOLH by Richge Technology

Produktoversikt

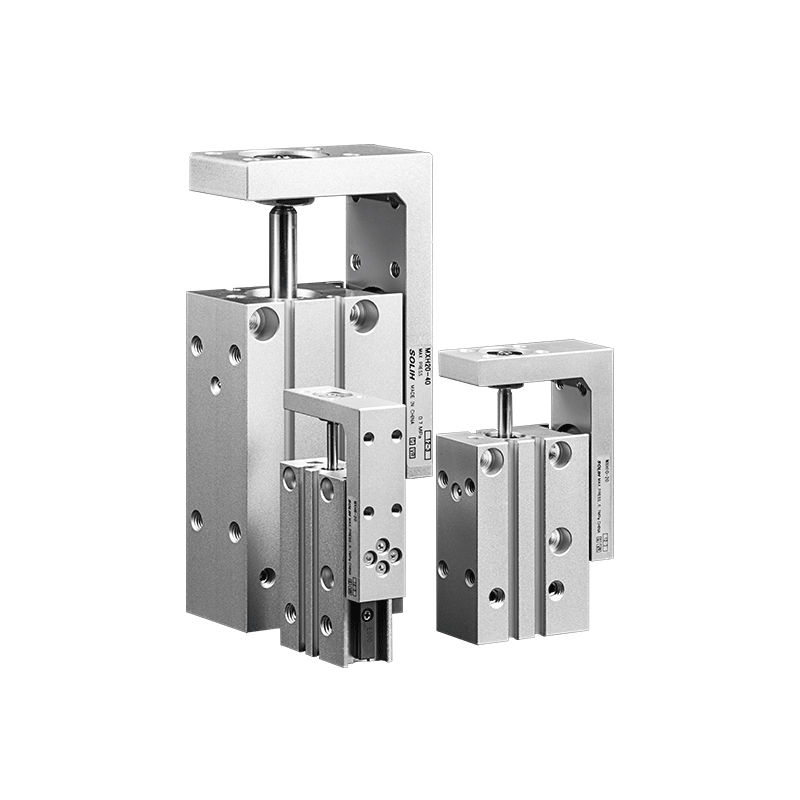

     SOLH MXH-serien er et kompakt pneumatisk glidebord av smal type utstyrt med et sirkulerende lineært styresystem. Med integrering av lettvektsdesign, høy stivhet og utvidet slagytelse opp til 60 mm, har den en ultrasmal kroppsbredde som sparer betydelig installasjonsplass. Med utmerket anti-avbøyningslastkapasitet og middels presisjonsposisjoneringsevne, er den spesielt optimalisert for side-ved-side multi-slide installasjon og presisjonsoverføringsoperasjoner i ekstremt plassbegrensede automatiserte scenarier, og fungerer som en ideell langtakts mikrolineær kjøreløsning for 3C elektronikk og presisjonsautomatisering.

Kjernestruktur og designfunksjoner

     --  Drivstruktur med to stempel: Vedtar dobbelt-stemplet dobbeltvirkende kjøremodus, og leverer stabil utgangskraft og enestående synkron operasjonsytelse, og sikrer konsistent lineær bevegelse under høyfrekvent syklisk arbeid.

     --  Infinite Circulating Ball Guide Rail: Utstyrt med endeløse sirkulerende kule lineære styreskinner, med høy strukturell stivhet og utmerket lineær bevegelsesstabilitet. Reiseparallellen kontrolleres innenfor 0,05 mm for korte slag, og unngår effektivt bevegelsesjitter og avvik.

     -- Ultrasmal kompakt kropp: Optimalisert struktur med smal bredde, mye slankere enn tradisjonelle glidebord i MXQ- og MXS-serien, støtter perfekt tett side-ved-side-arrangement av flere lysbilder for å maksimere utstyrsplassutnyttelsen.

     -- Overlegen anti-offset lastekapasitet: Det tillatte dreiemomentet er omtrent 6 ganger det for den tradisjonelle MXU-serien, med sterkt forbedret motstand mot eksentrisk belastning og utkragende belastning, tilpasset komplekse driftsforhold med ensidig kraft.

     --  Flerveis fleksibel installasjon: Støtter 4-veis montering med tverrgående gjennomgående hull/gjengede hull og langsgående gjengede hull. Matchet med 3-sides rørdesign, oppfyller den ulike krav til installasjon og røroppsett for smale og stablede utstyrsstrukturer.

     -- Universal sensortilpasning: Innebygd magnetisk ring som standard, med sensorspor på to sider som er kompatible med magnetiske brytere i serien D-M9□ og A93, som realiserer nøyaktig slagposisjonsdeteksjon og signaltilbakemelding.

Komplett modellkodingsregel

   1. Modelleksempel: MXH16-50Z-M9NL

   2. Standard ordrereferanseeksempel

     --  MXH10-30-M9BW: Boring 10 mm, slaglengde 30 mm, NPN magnetisk bryter med 1m ledningslengde

Kjerne tekniske spesifikasjoner

Referansediagram for utgangskraft og belastning (@0,5 MPa)

Sikkerhetsfaktor ≥2; Vertikal belastning krever tillatt dreiemomentverifisering

Tillatt dreiemomentspesifikasjon (anti-offset belastningskapasitet, N·m)

Applikasjonsscenarier og sammenligning av produktutvalg

   1. Prioriterte applikasjonsscenarier for MXH-serien

     --  Ekstremt plassbegrenset utstyr: Ultrasmal kroppsdesign støtter tett side-ved-side installasjon av flere skyvebord, perfekt tilpasset miniatyrisert automatisert utstyrsinteriør.

     --  Middels presisjon langslagsoperasjoner: Maksimal slaglengde på opptil 60 mm med ±0,02 mm repetisjonsnøyaktighet, som langt overgår posisjoneringsstabiliteten til vanlige pneumatiske sylindre, og oppfyller krav til middels presisjon for langtransport.

     --  Lett-belastning høyfrekvent overføring: Ideell for syklisk håndtering og plassering av elektroniske komponenter, terminaler, små plastdeler og presisjonsverktøy.

     --  Arbeidsforhold for anti-offset belastning: Utmerket dreiemomentmotstand muliggjør stabil drift under ensidig kraft og utkragende installasjonsscenarier, og løser problemer med avbøyning og jitter for vanlige sklier.

Sammenligning av MXH vs MXQ vs MXS Series

Retningslinjer for profesjonell utvelgelse

     --  Matchende borestørrelse: Kontroller horisontal belastning innenfor 50 % av merkeverdien og vertikal belastning innenfor 25 % av merkeverdien, med en garantert sikkerhetsfaktor på ikke mindre enn 2 for å sikre stabil langtidsdrift.

     -- Slagreservasjon: Reserver 5~10 mm slagmargin under valg; den maksimale standard slaglengden til MXH-serien er 60 mm for å unngå å begrense støt og forbedre levetiden.

     -- Valg av monteringsmodus: Velg tverrmontering for ultra-trang plassoppsett; ta i bruk langsgående montering for stablede og flerlags installasjonsscenarier for å spare total plass på utstyret.

     -- Bufferoptimalisering: Utstyr med hydraulisk buffer når driftshastigheten overstiger 300 mm/s eller lastvekten overstiger 3 kg, noe som effektivt reduserer terminalstøt og vibrasjoner.

     -- Sensorkonfigurasjon: Sensorriller på to sider støtter installasjon av dobbel magnetisk bryter, og realiserer nøyaktig registrering på stedet av både forlengelses- og tilbaketrekningsslag for full-takts posisjonsovervåking.

Sammendrag av én setning

     SOLH MXH-seriens smale, kompakte pneumatiske skyvebord har ultrasmal kropp, høy dreiemomentmotstand, 60 mm lang slaglengde og ±0,02 mm middels presisjon, med 4-retningsmontering og oljefri drift, og er den optimale kostnadseffektive løsningen for tett installasjon og høyfrekvent presisjonsoverføring med lett belastning i trange automatiserte rom.
