Pneumatiske komponenter-serien

SOLH HFZ lineær guide parallell pneumatisk griper er direkte utskiftbar med SMC MHZ2-serien. Den tar i bruk synkron girkasse med to stempler og pinion integrert med lineær kuleføring for høy stivhet og utmerket motstand mot offsetbelastning. Tre aktiveringsvarianter er tilgjengelige: standard dobbeltvirkende HFZ; enkeltvirkende normalt lukket HFSZ (fjær holder arbeidsstykket når luften skjæres av); enkeltvirkende normalt åpen HFTZ (fjær frigjør arbeidsstykket ved lufttap). Borestørrelser varierer fra 6 til 40 mm med gjentatt posisjoneringsnøyaktighet ±0,01~±0,02 mm. Flere monteringsalternativer inkluderer bunnboring, sidemontering og N-type med gjennomgående hull. Sensorriller på to sider og innebygde magnetiske ringer støtter magnetiske brytere i M9-serien for åpen/lukket tilbakemelding. Egnet for utvendig klemme og innvendig ekspanderende grep. Valgfritt tilbehør inkluderer støvdeksler, høytemperaturforseglinger og NSF-H1 matvaregodkjent fett. Effektiv klemkraft reduseres med utvidet kjeveoverheng; en sikkerhetsfaktor ≥1,5 kreves ved lastberegning. Utbredt på robot-endeeffektorer, 3C-elektronikk, presisjonsmaskinvare, sprøytestøping og pakkingsautomatisering presisjonsgripestasjoner, spesielt for applikasjoner som krever avslått sikkerhetshold eller frigjøring og arbeidsforhold med sideforskyvde belastninger.

SOLH HFP økonomisk parallellpneumatisk griper av spaktype tar i bruk mekanisk koblingsoverføring som en kostnadseffektiv lettvekts gripeløsning. Borestørrelser dekker 10/16/20/25/32 mm. Kjevene lukkes når stempelet forlenges og åpnes ved tilbaketrekking; klemkraften er 20% ~ 30% høyere enn åpningskraften for pålitelig fastholdelse av arbeidsstykket. Monteringshull er tilgjengelig på tre sider: side, bunn og bak. Innebygde permanentmagneter fungerer med CS1-G magnetiske brytere for åpen/lukket statustilbakemelding. Metallfriksjonsisolasjonsplater reduserer slitasje for å tilpasse seg høysyklus kontinuerlig drift. Plassert som et økonomisk alternativ til lineærstyrede gripere som HFZ og MHZ2, passer den kostnadssensitive applikasjoner med lett og middels belastning. Periodisk fettvedlikehold på spakledd anbefales. Mye brukt for høyfrekvent håndtering av 3C-plastdeler, miniatyrstemplet maskinvare og små emballasjekomponenter. Anbefales ikke for forhold med vedvarende tunge offsetbelastninger eller monteringskrav med ultrahøy presisjon.

SOLH HFY Y-type pivotsving pneumatisk griper fungerer som et kostnadseffektivt utskiftbart alternativ til SMC MHC2. Drevet av dreieledd med ett stempel med dreiemomentforsterkning. To varianter tilbys: dobbeltvirkende HFY og enkeltvirkende normalt åpen HFTY. Svingområdet når +30°/-10° med total effektiv svingvinkel rundt 40°. Innebygde justerbare gassventiler muliggjør uavhengig hastighetsregulering for åpning og lukking, og gjentatt posisjoneringsnøyaktighet oppnår ±0,02 mm. Borestørrelser dekker 6/10/16/20/25/32 mm. Tre monteringsflater (bunn, side, bak) er tilgjengelig. Innebygde magnetiske ringer er kompatible med CMSH og DS1-G magnetiske brytere for tilbakemelding av grensesignaler. Den er ideell for ytre innpakningsgrep av runde, buede og uregelmessige miniatyrdeler under begrenset installasjonsplass og høyfrekvente forhold med lett last. Under valg, merk at klemmomentet reduseres med utvidet kjeveoverheng; en sikkerhetsfaktor ≥1,5 kreves for lastverifisering. Sammenlignet med original MHC2, har HFY litt smalere svingvinkel, men støtter tresidig montering med overlegen kostnadsytelse. Original MHC2 anbefales hvis det er behov for større svingområde eller avslag av normalt lukket holdefunksjon.

SOLH HFR pivot-kobling 180° vidåpning pneumatisk griper drives av stempelkobling for å rotere kjevene. Hver kjeve svinger opp til 90°, og danner en rett linje når den er helt åpen for å gi maksimal klaring og eliminere mekanisk interferens under plukking og plassering. Borestørrelser dekker 10/16/20/25/32 mm med rent dobbeltvirkende design. -2°~-5° overlukkingsvinkel sikrer stabil fastspenning. Tre monteringsflater (side, bunn, bak) er tilgjengelige; plassering av pinnehull på basen forbedrer monteringsnøyaktigheten, og suffiks-N gjennomhullsmontering er valgfritt. Alle modellene kommer med innebygde permanente magneter og sensorspor som er kompatible med CMSH magnetiske brytere. Optimalisert støvtett kjevestruktur og antifriksjonsmetallseparatorer gir levetid over 5 millioner sykluser for moderat støvete verkstedmiljøer. Mye brukt til å gripe og vende arbeidsstykker med dype hulrom, store plasthus og boksmaterialer. MHW2 girdrevet svinggriper kan vurderes for bruk med middels belastning hvis ekstrem unngåelsesklaring er unødvendig. Minst 30 % sikkerhetsmargin må reserveres under dreiemomentberegningen; utvidet kjeveoverheng reduserer effektivt klemmoment.

SOLH CJ1 ultra-miniatyr pneumatisk sylinder kan byttes ut med tilsvarende SMC-modeller, som tilbys i φ2,5 og φ4 borestørrelser. φ2.5 er kun enkeltvirkende fjærretur, mens φ4 støtter både enkeltvirkende og dobbeltvirkende versjoner. Slank og ultralett (2~3,5g), den har ingen innebygd pute for rask respons. Luftporten på stangen kan roteres ±90° for å lette utformingen av rørene. Utvendige gjenger i begge ender muliggjør direkte aksial fiksering uten ekstra braketter. Den leverer skyvekraft fra 0,64 til 6,3 N ved 0,5 MPa, egnet for mikrobelastninger under 100 g for å unngå støtskader på ømfintlige små arbeidsstykker. NBR-tetninger støtter oljefri drift for rent miljø. Mye brukt i høyfrekvente push-pull-oppgaver med kort slag, inkludert 3C-knapps holdbarhetstesting, chiputkasting, mikrokomponentposisjonering, finjustering av presisjonsinstrumenter og miniatyraktuatorer for medisinsk utstyr. En skyvesikkerhetsfaktor på minst 50 % anbefales ved valg.

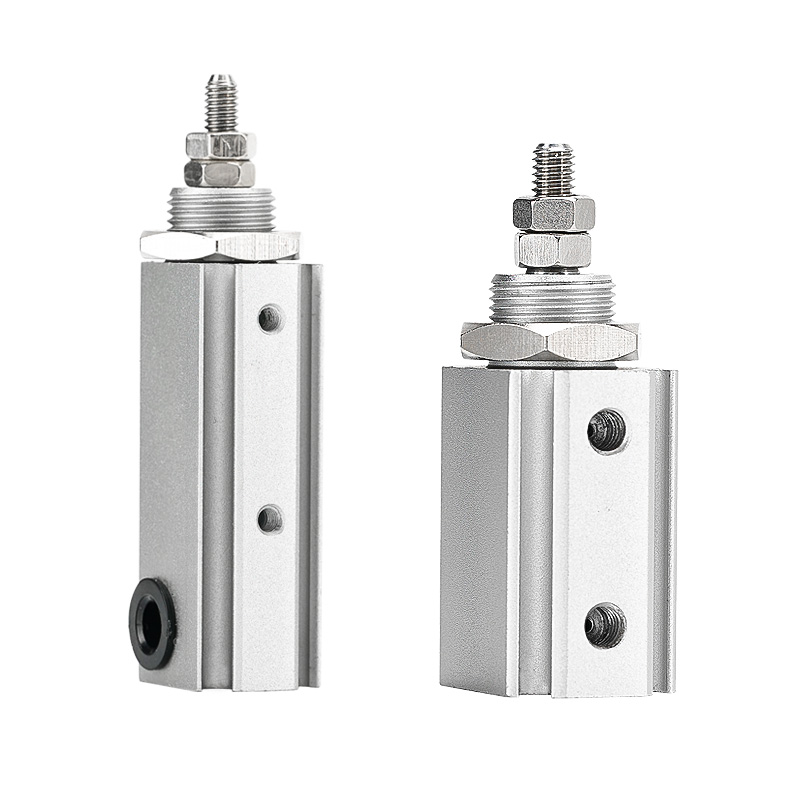

SOLH CJP2 kompakt dobbeltvirkende pneumatisk sylinder er fullt utskiftbar med tilsvarende SMC-modeller. Borestørrelser inkluderer Ø4/6/10/16 mm, delt i CJP2 (uten magnet) og CDJP2 (innebygd magnetring). Ren dobbeltvirkende design utstyrt med gummiputer i begge ender for å redusere støt og støy. Sammenlignet med eldre CJP-serier, bruker den kortere kroppskonstruksjon og oppnår 55% ~ 65% vektreduksjon. Seks monteringsstiler er tilgjengelige: grunnleggende, panel, flens, fotfeste og mer, egnet for innebygd installasjon, aksial festing og sidemontering. Alle størrelser kommer med magnetiske ringer; selv minimum Ø4-varianten støtter to magnetiske brytere i M9-serien for toveis posisjonstilbakemelding. Hard anodisert aluminium fat og NBR tetninger muliggjør oljefri drift med levetid over 3 millioner sykluser og jevn toveis skyvekraft. Mye brukt for korttakts toveis push-pull-applikasjoner som mikrokomponentutkast i 3C-industrien, testing av knappers holdbarhet, finjustering av presisjonsinstrumenter og miniatyraktuatorer for medisinsk utstyr. Det skal reserveres minimum 30 % lastsikkerhetsmargin ved valg. Velg enkeltvirkende CJP hvis fjærretur er nødvendig, og CJ1 ultra-mini sylinder for ekstremt begrenset ultralett lasterom.

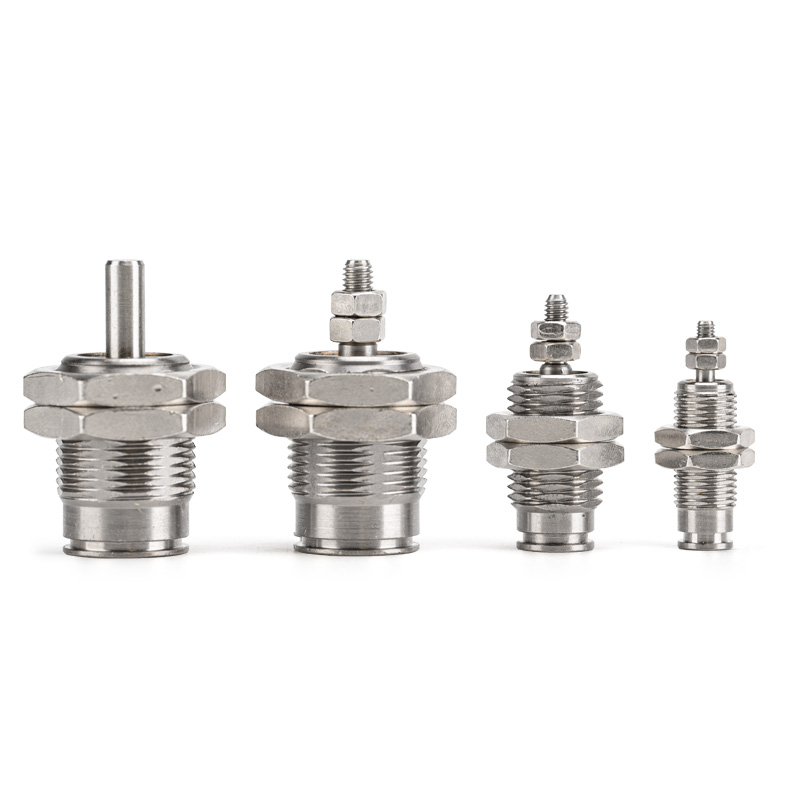

SOLH CJP enkeltvirkende fjærretur mikropin pneumatisk sylinder er fullt utskiftbar med tilsvarende SMC-modeller. Borestørrelser dekker Ø4/6/10/16 mm, inkludert CJP (uten magnetisk ring) og CDJP (innebygd magnetisk ring) varianter. Enkeltvirkende design strekker seg under lufttilførsel og trekkes automatisk tilbake via fjær ved luftavbrudd med sikkerhetsfunksjon for tilbakestilling av strøm av. Uten innebygd pute gir den rask respons og maksimal syklingsfrekvens opp til 250 cpm. To monteringsmåter er tilgjengelige: panelfeste B og innfelt monteringsfeste S. Den ultrakorte kroppen kan bygges inn i maskineri for å spare installasjonsplass. Hard anodisert messingfat og NBR-tetninger støtter oljefri, rent miljø med en levetid på over 3 millioner sykluser. Mye brukt for enveis utkasting, posisjoneringsstopp, miniatyrjiggkjøring, 3C-knapps holdbarhetstesting og annen korttakts enkeltveis aktivering. Minst 50 % skyvesikkerhetsmargin anbefales ved valg. Velg CJP2 dobbeltvirkende modell for toveis push-pull bevegelse, og CJ1 ultra-mini sylinder for ultralett nyttelast i ekstremt begrenset plass.

SOLH CDJ2 penn-type mini-pneumatisk sylinder i rustfritt stål er fullt utskiftbar med SMC CJ2-serien, tilgjengelig i borestørrelser φ6/10/16 med innebygd magnetisk ring som er kompatibel med magnetiske posisjonsbrytere. Konstruert med 304 rustfritt stålrør og stempelstang for rustmotstand og mild anti-korrosjonsytelse, egnet for fuktige, matkvalitets, medisinske og rene miljøer. Stagfri, krympet endekappe-design gir kompakte og lette konturer. Komplette varianter dekker CDJ2B dobbeltvirkende standardtype, CDJ2E enkeltvirkende fjærretur, CDJ2ET enkeltvirkende fjærforlengelse og CDJ2KB ikke-roterende sekskantet stempelstang for anti-vri posisjonering. Standard gummipute; Z luftpute er valgfritt for φ10/16 for å redusere støt ved høy hastighet. Minimum starttrykk når 0,06 MPa, og støtter oljefri kontinuerlig drift med levetid over 5 millioner sykluser. Et komplett sett med monteringstilbehør inkludert flens, fotbrakett og dobbel gaffel er tilgjengelig. Sammenlignet med C85 og MI mini sylindre, gir CDJ2 rikere spesifikasjoner og bedre kostnadsytelse. Mye brukt for høyfrekvent lineær push-pull-bevegelse i utstyr med begrenset plass for 3C-testing, matmaskineri og medisinsk automatisering. Minst 50 % sikkerhetsmargin på skyvekraft anbefales ved valg.

SOLH CJ2K ikke-roterende minisylinder i rustfritt stål tilhører CJ2-sylinderfamilien og har full dimensjonal utskiftbarhet med importert original CJ2K. Borestørrelser dekker Φ10 og Φ16. Utstyrt med sekskantet stempelstang og innebygd styrestruktur for mekanisk anti-vri ytelse. Rotasjonstoleranse: ≤±1,5° for Φ10 og ≤±1° for Φ16, noe som eliminerer problemer med lastavbøyning som oppstår på vanlige rundstangsylindere under frem- og tilbakegående bevegelse. Konstruert med 304 rustfritt stål for rust- og fuktmotstand, med slank og kompakt kontur. Tre driftsmoduser er valgfrie: dobbeltvirkende, enkeltvirkende fjærretur og enkeltvirkende fjærforlengelse. Innebygd magnetisk ring er valgfri, kompatibel med M9BW magnetiske brytere for posisjonstilbakemelding. Standard gummiputer i begge ender; oljefri drift støttet med mekanisk levetid på opptil 8 millioner sykluser. Flere monteringsalternativer er tilgjengelige, inkludert grunnleggende type, fotfeste, flensfeste og dobbel gaffelfeste. Ideell for applikasjoner som krever fast vinkelstilling av endefester, slik som flat jiggskyving i 3C-automatisering, lineær mating av kameraer for optisk inspeksjon, transport av arbeidsstykker inne i styrespor og utstøting av flate arbeidsstykker. Standard CJ2 rundstangssylinder anbefales hvis vinkelbegrensning er unødvendig og kostnadseffektivitet er prioritert. For stor radiell sidebelastning på stempelstangen bør unngås for å forhindre slitasje på styrebøssingen og forringelse av antirotasjonsnøyaktigheten.
