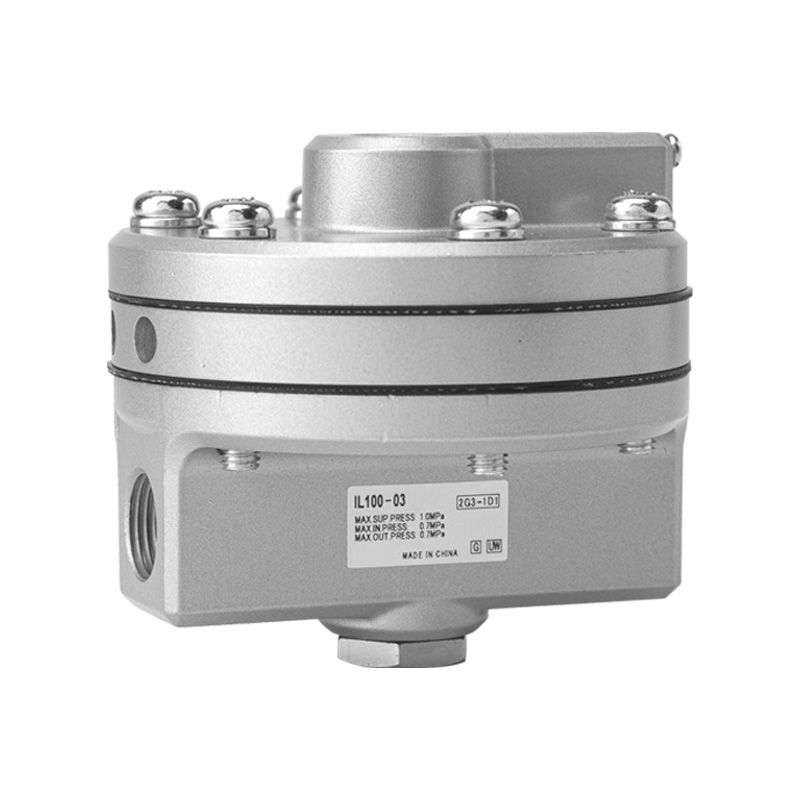

IL100 Series 1:1 Precision Booster Relay (pneumatisk forsterker)

Merke: SOLH by Richge Technology

Produktposisjonering

     IL100-serien er et 1:1 presisjonsforsterkerrelé som kan byttes ut med originale SMC-modeller, også kjent som pneumatisk signalforsterker eller volumforsterker. Dens kjernefunksjon er å konvertere lavstrømskontrollsignaler til liketrykks høystrømsluftutgang. Den løser effektivt problemer med sakte respons forårsaket av lange rørstrekninger og pneumatiske aktuatorer med stort volum, med enestående presisjon, ultra-stor strømningskapasitet og ultrarask responshastighet.

 Kjernefunksjon og arbeidsprinsipp

  1. Grunnleggende definisjon

       Pneumatisk signal- og volumforsterker med presis 1:1 trykksporing (utgangstrykk tilsvarer strengt tatt inngangssignaltrykk).

  2. Driftslogikk

     --SIG (Signal Port): Mottar lavstrømskontrolltrykkutgang fra posisjonere eller trykkregulatorer

     --SUP (forsyningsport): Koble til hovedtrykkluftforsyningen, maks tilførselstrykk 1,0 MPa

     --OUT (Utgangsport): Leverer høystrømsluft med identisk trykk for å drive store aktuatorer

     --EXH (Exhaust Port): Trekker raskt ut gjenværende luft når kontrollsignaltrykket faller

 3. Kjerneverdi

     Oppretthold nøyaktig signaltrykk mens du forsterker utgangsstrømmen, og øker drastisk aktuatorbevegelsen.

Kjernenøkkelfunksjoner

   1. Ultra-høy flyt og øyeblikkelig respons

     -- Maks strømningskapasitet: 6000 L/min (ANR) under 0,7 MPa tilførselstrykk

     -- Strømningskoeffisient Cv = 1,1

     --Perfekt for langdistanserør, store sylindre og store membranaktuatorer

   2. Høy nøyaktighet 1:1 trykksporing

     --Linearitetsfeil innenfor ±1 % full skala

     --Hysterese ≤ 1 % full skala

     --Nøyaktig trykkreplikasjon med null trykkfall og ingen langvarig drift

   3. Alternativer for flere porttråder

     --Portstørrelser: 02 (Rc1/4), 03 (Rc3/8)

     --Standard tråd: Rc; valgfri NPT (suffiks N), G parallellgjenge (suffiks F)

     --Fire dedikerte porter: SIG-signal, SUP-forsyning, OUT-utgang, EXH-eksos

   4. Bred temperatur og spesialtilpassede versjoner

     --Standard modell: -5 ~ +60 ℃

     --Lav temp L-versjon: -30 ~ +60 ℃

     --Høytemp T-versjon: -5 ~ +100 ℃

     --Kobberfri S-versjon: Kompatibel med halvlederproduksjon og inertgass med høy renhet

   5. Slitesterk kompakt struktur

     -- Hovedkropp: Aluminiumslegering med sølvbelegg mot korrosjon

     --Nettovekt: 0,56 kg

     --To monteringsmetoder: Direkte gjenget installasjon; valgfri metallmonteringsbrakett (suffiks B)

Fullstendig teknisk spesifikasjonstabell

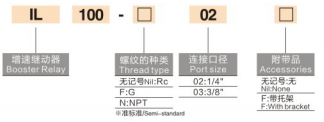

Modellkodeforklaring (IL100-□-□-□-□)

   Eksempel: IL100-02-N-L-B

     --IL100: Base seriekode

     --02 / 03: Portstørrelse (1/4" / 3/8")

     --Trådsuffiks: N=NPT tråd; ingen suffiks=Rc; F=G tråd

     -- Spesialversjonssuffiks: L=lav temp; T=høy temp; S=kobberfri

     --B: Utstyrt med monteringsbrakett (ingen suffiks = uten brakett)

   Vanlige standardmodeller

     --IL100-02: Rc1/4 port, standard temperatur, ingen brakett

     --IL100-03-B: Rc3/8 port, standard temperatur, med monteringsbrakett

     --IL100-N03-L: NPT 3/8 gjenger, lavtemperaturbestandig variant

Typiske applikasjonsscenarier

     --Prosesskontrollventiler: Pneumatiske reguleringsventiler og membranaktuatorer, sammenkoblet med posisjonere for å øke aktiveringshastigheten

     --Langdistanse instrumentluftrørledninger: Eliminer langsom respons forårsaket av lange rør mellom sendere og aktuatorer

     --Pneumatiske sylindre med stort volum: Kraftige løft-, klem- og mekaniske aktuatorer med stort slag

     -- Høypresisjonsposisjoneringsløkker: Pneumatiske systemer som krever nøyaktig trykkoppfølging og rask respons

     --Halvleder og høyrent gassutstyr: Kobberfri S-variant for rene prosessmiljøer

Sammendrag av én setning

     SOLH IL100 utskiftbare boosterrelé leverer 1:1 presis trykksporing, maksimal 6000 L/min høy strømning og ±1 % høy linearitet med ultrarask respons, spesielt designet for å eliminere langsom aktiveringsforsinkelse i lange rør og pneumatiske systemer med stort volum.
