SE-serien ISO15552 stagfri firkantet standard sylinder

Merke: SOLH by Richge Technology | Eksporter katalogversjon

Produktoversikt

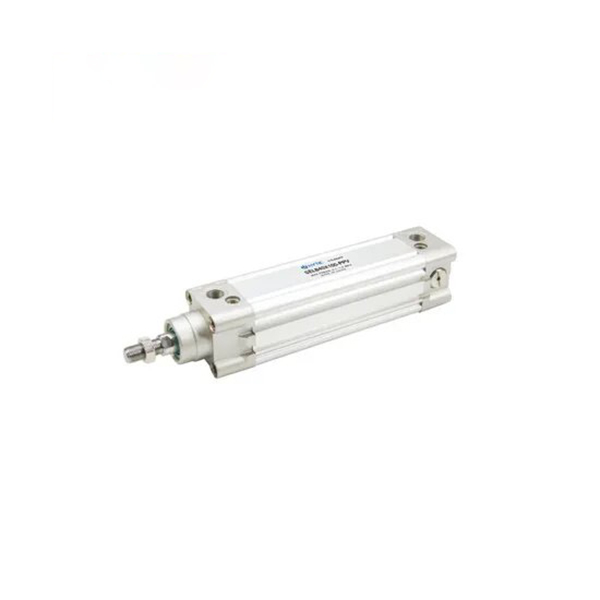

     SOLH SE-serien trekkstangfri firkantet standardsylinder samsvarer med ISO 15552 / VDMA 24562 internasjonal standard. Bruk integrert firkantet aluminiumshylse med justerbar luftpute med dobbel ende og 3-sides sensormonteringsspor. Egnet for generell automatisering, lang slag, høyfrekvent sykling og middels tung belastning. Direkte mekanisk utveksling med SMC CP96S og FESTO DNC-serien.

Kjernestruktur og designfunksjoner

   1. Struktur: Integrert firkantet aluminiumsløp uten trekkstenger, matchet med endestykker foran og bak, justerbar luftpute i begge ender, høy stivhet og kompakt layout.

   2. Materiale: Hard anodisert aluminiumsløp, støpte endestykker med høy styrke, hardforkrommet 45# stålstempelstang, lett og slitesterk.

   3. Driftsvarianter

     -- SE: Enkeltstang dobbeltvirkende standardmodell

     -- SED: Dobbelt stang dobbeltvirkende for anti-torsjon

     -- SEJ: Dobbel stang med justerbart slag

     -- BSE: Låsbar sylinder for å holde mellomposisjon

     -- Suffiks -S: Innebygd magnetring for magnetbryter (uten -S = ingen magnet)

   4. Tetning: NBR+PA kompositt dobbel Y-type tetning med oljelagringskompensasjon, lavt oppstartstrykk og lang levetid.

   5. Pute: Uavhengig justerbar luftpute i begge ender for å absorbere støt, redusere vibrasjoner og støy.

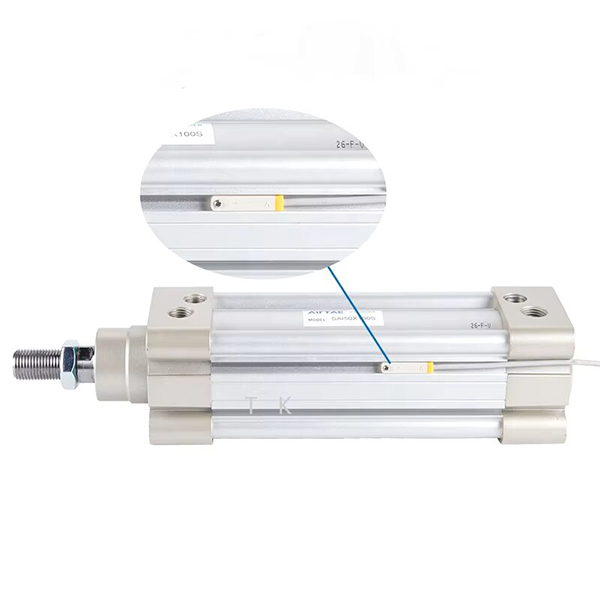

   6. Sensoroppsett: Tresidige monteringsspor (øverst / venstre / høyre) for CMSE / DMSE magnetiske brytere, fleksibel installasjonsvinkel.

   7. Utskiftbarhet: ISO15552 standarddimensjon, direkte erstatning for SMC CP96S og FESTO DNC.

Komplett modellkodingsregel

   1. Modelleksempel:SE50-200-S-FA

   2. Eksempler på standardbestilling

     -- SE63-150-S-LB: Bore63, stroke150, innebygd magnet, fotfeste

     -- SED40-100-FB: Bore40, stroke100, dobbel stang, bakre flensmontering

     -- BSE80-300-S: Bore80, stroke300, låsbar type med innebygd magnet

Kjerne tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft @0,5 MPa (enkeltstang, enhet:N)

   1. Dobbeltvirkende SE Single Rod

Monteringstyper og avledede modeller

   1. Monteringsalternativer

     -- Grunnleggende type: Direkte installasjon gjennom endelokkhull

     -- LB fotfeste: Foretrukket for horisontal middels tung last

     -- FA/FB Flens: Fremre/bakre flens for vertikal festemontering

     -- CA/CB gaffel: Enkel/dobbel gaffel for hengslet svingbevegelse

   2. Hovedderivatserie

     -- SE / SED / SEJ: Enkel stang, dobbel stang, justerbar slag dobbel stang

     -- BSE: Låsbar sylinder for vilkårlig mellomposisjonsstopp

     -- Tilpasset versjon med høy temperatur: Spesialforsegling for -20~+150 ℃

3-trinns hurtigvalgsveiledning

   1. Borevalg: Beregn nødvendig skyvekraft, reserve ≥50 % sikkerhetsmargin; prioriter SE for tung belastning og lang slaglengde.

   2. Slagbekreftelse: Legg til 10~20mm sikkerhetsmargin; standard maks slag 1000 mm, tilpasset opp til 1800 mm.

   3. Konfigurasjonstilpasning

     -- Posisjonstilbakemelding: Velg SE-S magnetmodell, match CMSE/DMSE magnetiske brytere;

     -- Montering: LB fotfeste for horisontal belastning, FA-flens for vertikal installasjon;

     -- Mellomlåsekrav: Velg BSE låsbar sylinder.

Sammendrag av én setning

     SOLH SE ISO15552 firkantet strekkstag-fri sylinder kan direkte erstatte FESTO DNC og SMC CP96S, utstyrt med justerbar luftpute og rikelig med monteringsformer, perfekt lang-takt lineær aktuator for middels tung last automatiseringsutstyr.
