Fingerventil i VHK-serien

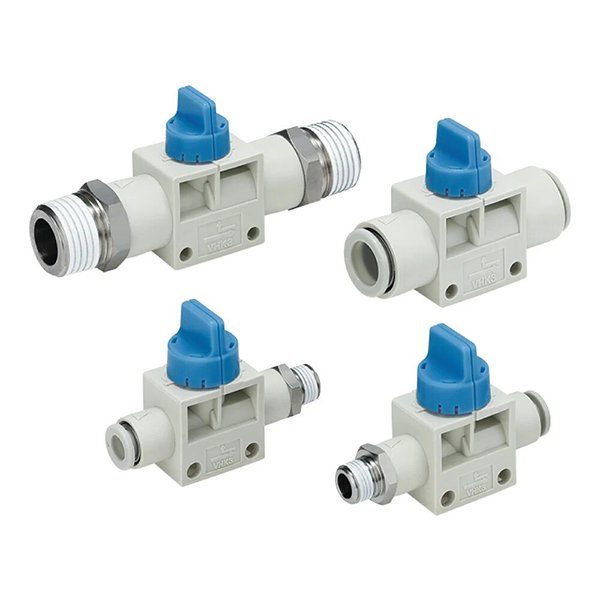

SOLH VHK manuell knottventil inkluderer 2/2-veis avstengnings- og 3/2-veis trykkavlastningstyper, fullt utskiftbar med originale SMC VHK-ventiler. Ved å ta i bruk egenutviklet presisjonsforsegling av tallerkener, flammehemmende PBT-hus og kobbersnelle, blir den masseprodusert automatisk med tilstrekkelige spotforsyninger. Den har 90° rotasjonsoperasjon med lavt dreiemoment og rikelig med push-in/gjengekoblinger. 3/2-veis-versjonen trekker ut resttrykket automatisk, bredt utplassert for sikkerhetsavlastning før magnetventiler, vakuumkretsbytte og grenluftkontroll i kompakte miniatyrpneumatiske systemer.

VHK Series 2/2 & 3/2-veis knott manuell ventil | Fingerrotasjonsventil kompatibel med SMC VHK-serien

Merke: SOLH by Richge Technology | Full utskiftbar erstatning for SMC VHK Original Series

1. Produktoversikt

     SOLH VHK-serien er en mini knott-type manuell avskjæringsventil delt inn iVHK2 2/2 vei ogVHK3 3/2 vei typer. Den vedtar 90° roterende knottdesign for å realisere pneumatisk krets av/på-kontroll. 3/2-veismodellen har innebygd skjult eksosstruktur som automatisk frigjør resttrykk fra port A når den er lukket, uten behov for ekstern R-eksosport. Designet for inline direkte rørledningsinstallasjon uten ekstra basemontering, fungerer den som en ideell manuell bryter for pneumatiske grenrør, sikkerhetsventil foran magnetventiler og vakuumkrets av/på-kontroll. Hele serien er fullt dimensjonsmessig og funksjonelt kompatibel med original SMC VHK-serie for direkte utskiftbar erstatning.

  1.1 Kjerneidentifikasjon og operasjonslogikk

     • Knottfargemerking: Grå knott for VHK2 2-veis type; Blå knott for VHK3 3-veis type, oppnår visuell rask identifikasjon

     • Bytt logikk: 90° rotasjon mot klokken for ventilåpning; 90° rotasjon med klokken for ventillukking, med tydelig knottpekerstatusindikasjon

     • Tetningsstruktur: Poppet-ventiltetningsdesign gir utmerket lufttett ytelse med ultralav mikrolekkasje. Ultralett dreiemoment (0,04~0,14N·m) gir enkel fingerrotasjon og bytte


2. Modellkodingsregler og grensesnittspesifikasjon

     Kodelogikk: VHK[2/3][A]-[Front Port Spec]-[Rear Port Spec]

  2.1 Modelldefinisjon

     • VHK2: 2/2-veis enkelt avskjæringstype

     • VHK3: 3/2-veis avskjæring + gjenværende trykkavlastningstype

     • Et suffiks: Ny oppgradert anti-slipp knottstruktur (forbedret versjon); Ingen A for standard gammel versjon

     • R-suffiks: Flammehemmende brannsikker ventilhus

  2.2 Porttypekodedefinisjon

     • F-kode: Push-fit port for PU nylon slangetilkobling

     • S-kode: Utvendig gjengeport for gjenget rørledningstilkobling

  2.3 Eksempler på modellapplikasjoner:

     • VHK3A-08F-02S: 3/2-veis oppgradert anti-fall knottventil, P-port φ8 push-fit, A-port G1/4 utvendig gjenge

     • VHK2-06F-06F: 2/2-veis standardventil, dobbelport φ6 push-fit rett gjennom type

  2.4 Full serie med komplett grensesnittspesifikasjonsliste

Kode

Tilkoblingstype

Spesifikasjon Størrelse

04F

Push-fit

φ4 luftrør

06F

Push-fit

φ6 luftrør

08F

Push-fit

φ8 luftrør (mest populær)

10F

Push-fit

φ10 luftrør

12F

Push-fit

φ12 luftrør

M5S

Ekstern tråd

M5×0,8

01S

Ekstern tråd

G1/8 (PT1/8)

02S

Ekstern tråd

G1/4 (PT1/4)

03S

Ekstern tråd

G3/8

04S

Ekstern tråd

G1/2


3. Kjerne tekniske parametere

Parameterelement

Spesifikasjon

Arbeidstrykkområde

0~1,0 MPa

Bevistrykk

1,5 MPa

Vakuummotstand

VHK2-støtte -100kPa vakuum; VHK3 anbefales ikke for vakuumforhold

Arbeidsmedium

Tørrfiltrert trykkluft, smørefri drift

Gjeldende rør

PU / Nylon fleksibel slange

Effektivt strømningsområde

2,0~17,5 mm²

Strømningskoeffisient (Cv)

0,15~0,75, egnet for mikropneumatiske kretser

Arbeidstemperaturområde

0℃~+60 ℃

Tetningsmateriale

NBR nitrilgummi, lav lekkasje og slitesterk

Kropp og kjernemateriale

PBT flammehemmende plasthus + kobberventilkjerne

Driftsvinkel

Enkeltsving 90° posisjonering selvlåsende, tydelig girskift uten å skli

Driftsmoment

0,04~0,14N·m, ultralett fingeroperasjon


4. Kjernefunksjonell distinksjon (veiledning for nøkkelvalg)

 4.1 VHK2 2/2-veis (grå knott)

     • Åpen stat: P⇋A fullført for stabil lufttilførsel

     • Lukket stat: P- og A-porter er fullstendig avskåret uten eksosfunksjon

     • Kjerneapplikasjon: Ren rørledning på-av-kontroll, mye brukt for vakuumkretsholding og hovedluftkildebryter

  4.2 VHK3 3/2-veis (blå knott)

     • Åpen stat: P→A luftinntaksledning for normal utstyrsdrift

     • Lukket stat: P-port lukket, A-port avgir automatisk resttrykk gjennom innebygd skjult kanal

     • Kjernefordel: Tømming av restgass med én nøkkel etter avstengning, eliminerer farer for gjenværende trykk og sikrer sikker demontering av ventiler og vedlikehold av utstyr


5. Strukturelle kjernefordeler

     • Fire universelle rørledningskombinasjoner: Støtte F-F dobbel push-fit, S-S dobbel utvendig gjenger, F-S P-push/A-thread, S-F P-thread/A-push tilkoblingsmoduser, fullt tilpasningsdyktig til ulike rørledningsoppsett på stedet

     • Valgfri fast brakett: Utstyrt med snap-on monteringsbrakett for valgfri panel og skap fast installasjon, fleksible installasjonsmetoder

     • Oppgradert VHK-A Anti-Drop Struktur: Optimalisert knott-anti-løsende design, som effektivt forhindrer at knotten faller av under høyfrekvent gjentatt operasjon, forbedrer servicestabiliteten

     • Mini kompakt størrelse: Ultraliten kroppsdesign, perfekt egnet for ledningstrau, smale utstyrshull og kompakte mikropneumatiske kretser

     • Utmerket tetningsytelse: Presisjonsventilforseglingsstruktur oppnår ultralav mikrolekkasje, noe som sikrer langsiktig stabil lufttett drift


6. Utvalgsforskjell: VHK Knob Valve vs HSV Hand Slide Valve

Sammenligningselement

VHK knott roterende ventil

HSV Push-Pull Slide Ventil

Driftsmodus

90° roterende fingersvitsjing

aksial push-pull-drift foran og bak

Eksosstruktur

3-veis innebygd skjult eksos, ingen ekstern utsatt port

midteksponert eksosåpning på ventilhuset

Volumfunksjon

ultra-mini kompakt, egnet for trange rom og ledningstrau

større kroppsstørrelse, designet for hovedrørledning

Kjerneapplikasjon

fingrenet luftrør og pneumatisk pilotkretskontroll

hovedutstyr luftkildeavskjæring og kraftig krets


7. Typiske applikasjonsscenarier

     • Magnetventil foran sikkerhetstrykkavlastning: Luftkilde → VHK3 → magnetventil. 3-veisventilen tømmer automatisk resttrykk bak ventilen når den er lukket, og oppnår sikker demontering og vedlikehold av pneumatiske komponenter uten trykkrisiko.

     • Vakuumkrets på-av-kontroll: VHK2 2-veis ventil installert på sugekoppens vakuumrørledning, kutter av vakuumtrykket stabilt etter avstengning for å opprettholde vakuumholdeeffekten og unngå luftlekkasjesvikt.

     • Verktøy mikrosylinder grenbryter: Brukes på lokal manuell start-stopp-kontroll av mikrosylinderluftkilde, praktisk for enkeltutstyrsfeilsøking, vedlikehold og uavhengig kretsbytte.


Sammendrag av én setning

     SOLH VHK-serien er en mini 90° roterende finger manuell ventil som er fullt kompatibel med SMC originale VHK-serien. Med 2-veis avskjæring og 3-veis gjenværende trykkavlastning doble funksjoner, diversifiserte kombinasjoner av gjenge/push-fit grensesnitt og ultralett drift, er det den optimale mini manuelle bryterventilen for pneumatiske grenkretser, pilotkontroll og sikkerhetsbeskyttelse for vakuumsystem.
