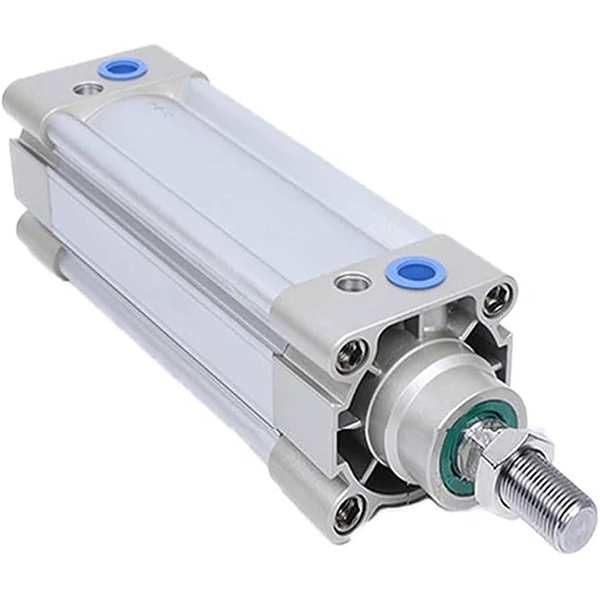

SAI Series ISO15552 stagfri profil standard sylinder

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH SAI-serien dobbeltvirkende profilsylinder samsvarer med ISO 15552 (original ISO6431) / VDMA 24562 internasjonal standard. Samme monteringsdimensjoner som SI, SE og FESTO DNC-serien for direkte utveksling. Med høy kostnadsytelse, stabil ytelse og lang levetid, er det den mest brukte mellomklasse ISO-standardsylinderen for automasjonsutstyr.

Kjernestruktur og designfunksjoner

   1. Standardoverholdelse: ISO15552 / VDMA24562, fullt utskiftbare monteringsdimensjoner og tilbehør.

   2. Struktur: M-formet integrert firkantet aluminiumsprofilløp uten synlige strekkstenger, høy stivhet og anti-korrosjon. Tosidige sensorspor for CMSE / DMSE / CS1 magnetiske brytere.

   3. Driftsvarianter

     -- SAI: Enkeltstang dobbeltvirkende standardmodell

     -- SA: Dobbelt stang dobbeltvirkende, utmerket anti-torsjonskapasitet

     -- SAIJ: Dobbel stang med justerbart slag

     -- SEIL: Låsbar sylinder, lastholding ved tap av lufttilførsel

     -- SAIF: Magnetventil integrert sylinder

     -- Suffiks -S: Innebygd magnetisk ring for posisjonssensor (uten -S = ikke-magnet)

   4. Putesystem: Standard dobbeltsidig justerbar luftpute + PPV elastisk bufferpute, reduserer effektivt støt og støy under høy hastighet og tung belastning.

   5. Forsegling: Dobbel Y-type enveis kompensasjonstetning med oljelagringsspor, lavt oppstartstrykk (0,1 MPa), oljefri drift. Hardforkrommet 45# stålstempelstang, slitesterk og rustsikker.

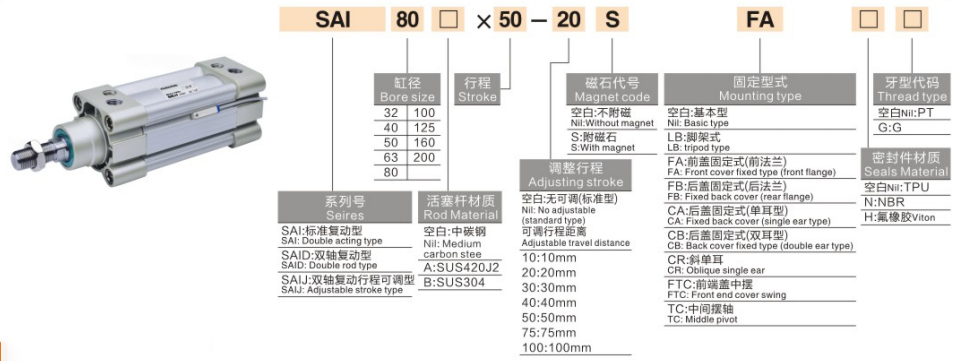

Komplett modellkodingsregel

  1. Modelleksempel:SAI50×150-S-FA

   2. Eksempler på standardbestilling

     -- SAI63×200-S: Bore63, stroke200, innebygd magnet, basistype

     -- SAID40×100-FB: Bore40, stroke100, dobbel stang, bakre flensfeste

     -- SAIL80×300-S-LB: Bore80, stroke300, låsbar type, fotfeste

Kjerne tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft @0,6MPa (enkeltstang, enhet:N, sikkerhetsfaktor ≥2)

Monteringstyper og avledede modeller

   1. Monteringsalternativer

     -- Grunnleggende type, LB-fotfeste, FA/FB-flens, CA/CB-gaffel, TC/TCM-tapp. Valgfritt tilbehør: Flyteledd, stangøye, I/Y/U/F-kobling.

   2. Hovedderivatserie

     -- SA: Dobbelt stang dobbeltvirkende

     -- SAIJ: Dobbel stang med justerbart slag

     -- SEIL: Låsbar sylinder for å holde mellomposisjon

     -- SAIF: Integrert magnetventilsylinder

3-trinns hurtigvalgsveiledning

   1. Borevalg: Beregn nødvendig skyvekraft i henhold til belastning, reserver ≥50 % sikkerhetsmargin; oppgradere 1~2 størrelser under offset belastning / utkragende belastning.

   2. Slagbekreftelse: Legg til 20~50 mm sikkerhetsmargin for effektiv reise; maks standard slaglengde 1000mm, tilpasset opp til 2000mm.

   3. Konfigurasjonsmatching

     -- Posisjonstilbakemelding: Velg -S magnetmodell, match CMSE/DMSE magnetiske brytere;

     -- Montering: LB fotfeste for horisontal tung belastning; FA-flens foretrukket for vertikal installasjon;

     -- Spesialfunksjon: Velg SAID for dobbel stang, SAIJ for justerbart slag, SAIL for posisjonslåsing, SAIF for kompakt layout.

Sammendrag av én setning

     SOLH SAI ISO15552 strekkstagfri profilsylinder kan direkte erstatte FESTO DNC-, SE- og SI-serien, utstyrt med justerbar PPV-buffer og rike varianter, kostnadseffektiv generell lineær aktuator for eksportautomatisering, pakking og maskinverktøy.
