Standard luftsylinder i SC-serien (dobbeltvirkende styrestang)

Merke: SOLH by Richge Technology

Produktoversikt

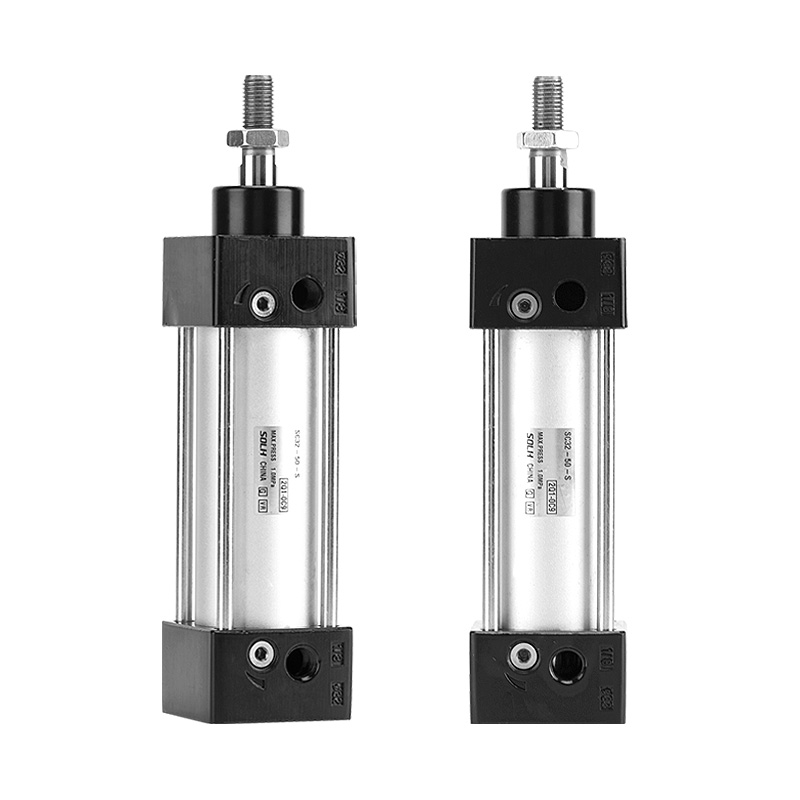

     SOLH SC-serien strekkstang standard sylinder, grunnleggende modell er enkeltstang dobbeltvirkende type. Fire strekkstenger låser endestykker foran og bak for stiv struktur, komplett monteringstilbehør, bredt slagområde. Mye brukt for skyving, materialhåndtering og posisjonering i automasjonslinjer, som er den mest populære økonomiske standard pneumatiske sylinderen.

Kjernestruktur og designfunksjoner

     -- Struktur: Fire strekkstenger forbinder aluminiumsfat og endestykker, høy stivhet, anti-støt, stabil langsiktig drift.

     - Virkende type: Enkeltstang dobbeltvirkende, toveis utgangskraft.

     -- Materiale: Hard anodisert aluminiumshylse, toveis stempeltetning; hardforkrommet 45# stål stempelstang.

     -- Pute: Justerbar luftpute i begge ender for å redusere støt og driftsstøy.

     -- Sensorinstallasjon: Sensorspor på strekkstagområdet for CMSG/DMSG/EMSG magnetiske brytere for å oppdage stempelposisjon.

     -- Fordel: Kortere kroppslengde under samme borestørrelse sammenlignet med ISO15552 profilsylinder, kostnadskonkurransedyktig.

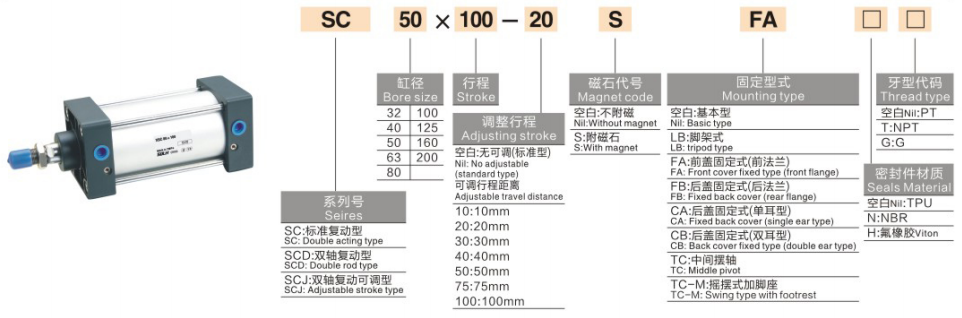

Komplett modellkodingsregel

   1. Modelleksempel:SC50×100-S

   2. Avledede modeller

     -- SCD: Dobbelt stang dobbeltvirkende, anti-torsjon

     -- SCJ: Dobbel stang med justerbart slag

     -- SCF: Integrert magnetventilsylinder

     -- SCL: Låsbar sylinder, lastholding når luften kuttes

   3. Eksempler på standardbestilling

     -- SC63×150-S: Bore63, stroke150, innebygd magnet, basistype

     -- SCJ40×200-S: Bore40, stroke200, justerbar slaglengde, med magnet

Kjerne tekniske spesifikasjoner

Teoretisk skyvekraft @0,5MPa (enkeltstang, enhet:N, sikkerhetsfaktor ≥2)

Monteringstyper og tilbehør

   1. Monteringsalternativer

     --  Grunnleggende type, FA/FB-flens, CA/CB-gaffel, LB-fotfeste, TC/TCM1-tapp.

   2. Valgfritt tilbehør

     -- Flytende ledd, stangøye, I/Y/U/F-kontakt, CMSG/DMSG/EMSG magnetiske brytere.

3-trinns hurtigvalgsveiledning

   1. Borevalg: Beregn nødvendig skyvekraft basert på last, reserve ≥50 % sikkerhetsmargin; oppgraderingsstørrelse for cantilever / offset last.

   2. Slagbekreftelse: Legg til 10~20 mm sikkerhetsmargin på effektiv reise; maks standard slaglengde 1000mm.

   3. Konfigurasjonstilpasning

     -- Posisjonstilbakemelding: Velg -S magnetmodell og match magnetiske brytere;

     -- Montering: Velg flens/fot/gaffel i henhold til maskinens layout;

     -- Spesialfunksjon: SCD for dobbel stang, SCJ for justerbar slaglengde, SCL for lastlåsing.

Sammendrag av én setning

     SOLH SC-serien økonomisk trekkstang standard sylinder med justerbar luftpute og rikelig med monteringsmuligheter, ideell lavkost lineær aktuator for generell automatiserings skyve-, overførings- og posisjoneringsoppgaver.
