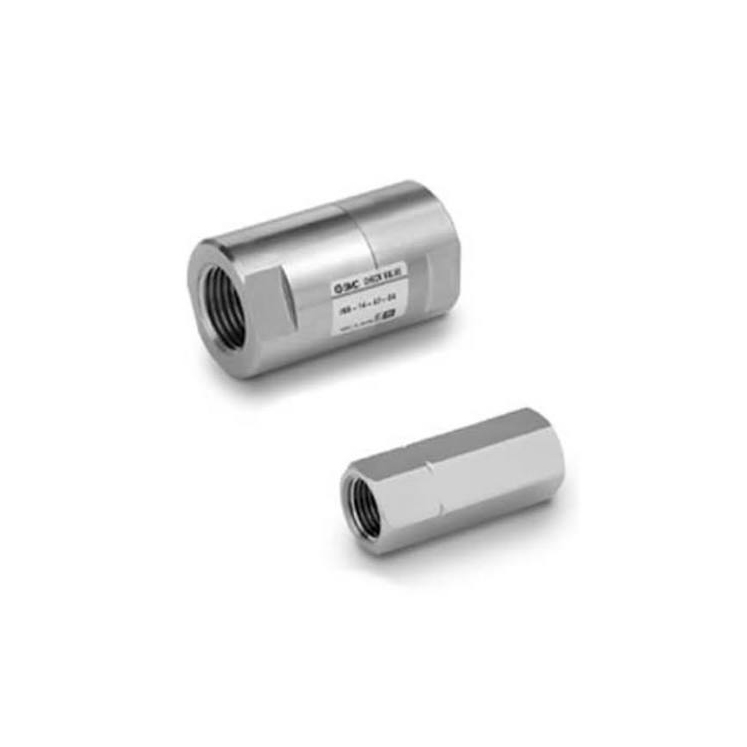

XTO674 / INA14 Series Lavt sprekktrykk tilbakeslagsventil

Merke:SOLH av Richge Technology

Produktposisjonering

     SOLH XTO674- og INA14-serien deler den samme produktplattformen, med ultralavt sprekktrykk og to-medium kompatibilitet for trykkluft og vann. Disse gjengede inline tilbakeslagsventilene er mye brukt for å forhindre omvendt strømning i vakuumkretser og generelle pneumatiske systemer, også egnet for væske- og vannrørledninger med lavt trykk. XTO674 fokuserer på lavtemperaturarbeidsforhold, mens INA14 dekker standard og korrosjonsbestandige industrielle scenarier.

 Modellkodeklassifisering og navneregel

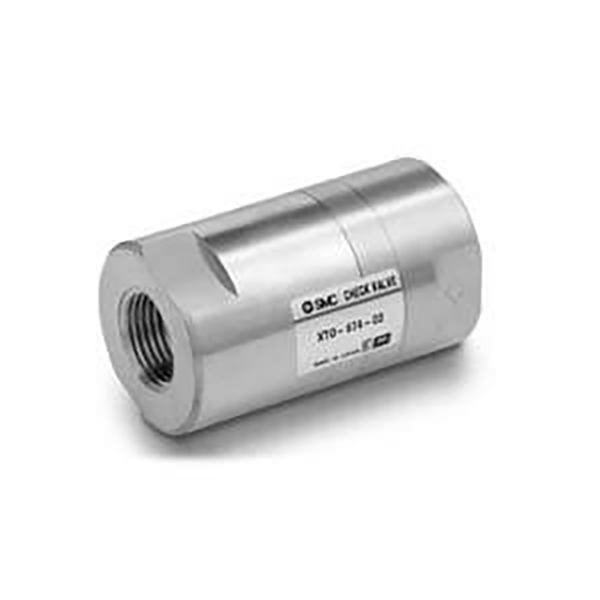

     -- XTO674: Messinghus, lavtemperaturbestandig versjon (-30 ℃ minimum driftstemperatur)

     -- INA14: Standardserie, valgfri kropp i messing / SUS304 rustfritt stål, normalt temperaturområde (minimum -5℃)

     -- Portstørrelsessuffiksdefinisjon: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Delte universelle tekniske spesifikasjoner

     -- Sprekketrykk: 0,01 MPa (0,1 bar), ultralav terskel ideell for vakuum- og lavtrykkskretser

     -- Maks bevistrykk: 1,0 MPa

     -- Gjeldende medier: Trykkluft, vann, nøytral inertgass og nøytral væske

  1. Driftstemperaturområde

     -- XTO674: -30 ℃ ~ +80 ℃ (kryogen motstandsdyktig)

     -- INA14: -5℃ ~ +80℃

  2. Valgfrie tetningsmaterialer

     -- NBR (Standard): For luft og rent vann, gjeldende temperatur -5 ~ 60 ℃

     -- FKM: Oljebestandig og høytemperaturbestandig, opptil 80 ℃

     -- CR: Værbestandig og slitebestandig, valgfritt for XTO674-serien

  3. Materialealternativer for ventilhus

     -- XTO674: Kun kropp i massiv messing

     -- INA14: Messing / SUS304 rustfritt stål (alle viktige fuktede deler rustfritt stål)

Sammenligningstabell for typisk modellparameter

Kjerneproduktfordeler og anvendelsesomfang

 1. Ultralavt 0,01 MPa sprekketrykk

     - Stabil åpning under -0,1 MPa vakuumtilstand, unngå effektivt vakuumtap og tilbakestrømning av sugekopp/vakuumgenerator.

  2. Toveis pålitelig forsegling

     -- Jevn foroverflyt, null reverslekkasje; beskytter vakuumpumper, magnetventiler og sylindre mot skade forårsaket av omvendt trykkstøt.

  3. Mini inline gjenget struktur

     -- Direkte installert inline i røret uten ekstra monteringsbraketter, passer perfekt til kompakt, smal utstyrslayout.

 4. Dobbelt medium luft og vann universell design

     -- Kompatibel med både tørre pneumatiske kretser og lavtrykksrørledninger for flytende vann for å redusere reservedeler.

 5. Full vakuumsystemkompatibilitet

     -- Egnet for vakuumtestutstyr og pulserende undertrykksvakuumsirkulasjonssløyfer.

Retningslinjer for installasjon og modellvalg

  1.  Strømningsretningsmerke: En pil "→" er trykt på ventilhuset for å indikere middels strømningsretning; omvendt installasjon vil blokkere væskepassasjen fullstendig.

  2. Matching av portstørrelse: Velg Rc1/8" ~ Rc1/2" i henhold til rørledningens diameter; Rc1/4" (suffiks 02) er den vanligste generelle spesifikasjonen.

  3.  Regler for valg av media og temperatur

     -- Lav temperatur / vakuum arbeidsforhold → Velg XTO674-serien

     --  Vanlig romtemperatur luft og rent vann → INA14 med NBR-tetning
     -- Oljeholdige medier eller høytemperaturvæske → INA14 med FKM fluorgummitetning

  3. Anbefalt oppsett for vakuumsystem

     -- Installer tilbakeslagsventilen mellom vakuumgenerator, filter og sugekopp for å blokkere lufttilbakestrømning og opprettholde en stabil vakuumgrad under periodisk drift.

SOLH Utskiftbarhetsfordel

     XTO674 og INA14 deler identiske overordnede dimensjoner, gjengeportstørrelse og kjerneytelsesparametere. De to seriene kan erstattes direkte på stedet uten modifisering av rørledningen, og gir overlegen kostnadsytelse sammenlignet med importerte tilsvarende modeller.

Sammendrag av én setning

     SOLH XTO674 / INA14 inline gjenget tilbakeslagsventil med ultralavt 0,01 MPa sprekktrykk støtter doble luft- og vannmedier, valgfri kropp i messing/rustfritt stål og flere tetningsmaterialer, og gir pålitelig anti-tilbakestrømningsbeskyttelse for vakuum, kryogen, generell pneumatisk og lavtrykks væske industrielle rørledninger.
