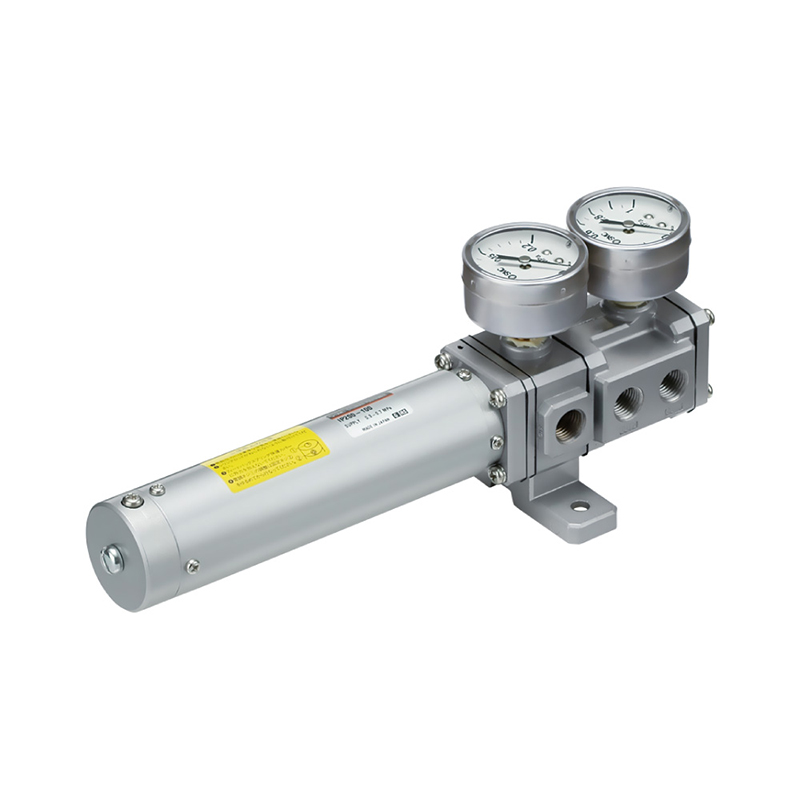

IP200-serien pneumatisk pilot servo-sylinderposisjonering

Merke:SOLH av Richge Technology

Produktposisjonering

     IP200-serien lansert under SOLH-merket av Richge Technology er en pneumatisk pilotservosylinderposisjoner. Den leverer høypresisjon proporsjonal posisjonskontroll for standard sylindre, og konverterer lineært 0,02~0,1MPa pneumatisk kontrollsignal til presis forskyvning av sylinderstempelstangen. Helt luftdrevet uten strømforsyning, er det en egensikker posisjoneringsløsning for eksplosjonsutsatte industrimiljøer.

Kjerne tekniske spesifikasjoner

    1. Grunnleggende parametere

     -- Kompatible sylindre: Boring ≥ Ø50 mm, slaglengde 25~300 mm (tilpasses per 1 mm trinn)

     -- Kontrollprinsipp: Dyse-klaff servomekanisme basert på kraftbalanse-teori

     -- Tilførselslufttrykk (SUP): 0,3~0,7MPa

     -- Inngangskontrollsignal (IN): Standard 0,02~0,1MPa pneumatisk signal

     -- Omgivelses- og middels temperatur: -5 ℃ ~ +60 ℃ (standardversjon)

     -- Porttråd: Hovedport Rc1/4; trykkmålerport Rc1/8

     -- Nettovekt: ca. 700g (basert på 100 mm slagmodell) Kontrollnøyaktighetsindeks· Følsomhet: ≤ 0,5 % F.S.

     -- Linearitet: ≤ ±2 % F.S.

     -- Hysterese: ≤ 1 % F.S.

     -- Repeterbarhet: ≤ ±1 % F.S.2.

Force Balance Arbeidsprinsipp

     -- Signalinngang: Pneumatisk kontrollsignal går inn i port IN og skyver inngangsmembranen.

     -- Servoforsterkning: Diafragmaforskyvning endrer klaringen mot dysen for å justere mottrykket, og driver den interne spolen til å bytte luftkretser.

     -- Sylinderaktivering: Trykkluftutganger via OUT1 / OUT2-porter for å forlenge eller trekke tilbake den dobbeltvirkende sylinderen.

     -- Posisjonsfeedback: Sylinderslagsbevegelse trekker tilbake tilbakemeldingsmembranen gjennom koblingsstang og tilbakemeldingsfjær for å oppnå kraftbalanse med inngangssignal; spolen går tilbake til nøytral posisjon for å låse sylinderen i målposisjon nøyaktig.

Modellkodedefinisjon (IP200-XXX-YY)

     -- IP200: Base seriekode

     -- XXX: Nominell slaglengde (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Valgfritt suffiks: Ingen suffiks: Standardmodell med tilbakemeldingsfjær av karbonstål -T: Utstyrt med tilbakemeldingsfjær i rustfritt stål -XN: Lavtemperaturversjon (-30°C ~ +60°C) -XZ: Høytemperaturversjon (-5°C ~ +80°C)

Eksempel: IP200-200-T → 200 mm slaglengde, tilbakemeldingsfjær i rustfritt stål.

Portdefinisjon

     -- SUP: Hovedinngang for lufttilførsel (0,3~0,7MPa)

     -- IN: Pneumatisk kontrollsignalinngang (0,02~0,1MPa)

     -- OUT1 / OUT2: Doble utganger for dobbeltvirkende sylinder

     -- EX: Eksosåpning

     -- Måler: Dedikert port for installasjon av trykkmåler

Kjerneproduktfordeler

     -- Eksplosjonssikker pneumatisk posisjonering med høy presisjon Sammenlignbar posisjoneringsnøyaktighet for elektriske servosystemer; fullt luftdrevet uten elektriske komponenter, egensikker for brennbare og eksplosive arbeidssoner.

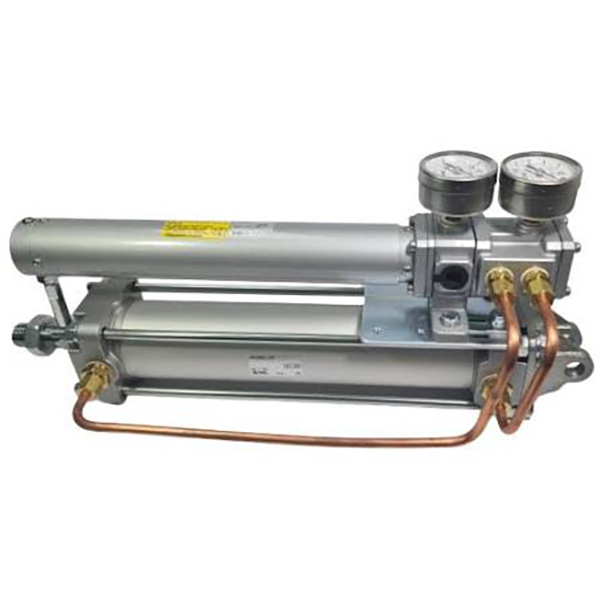

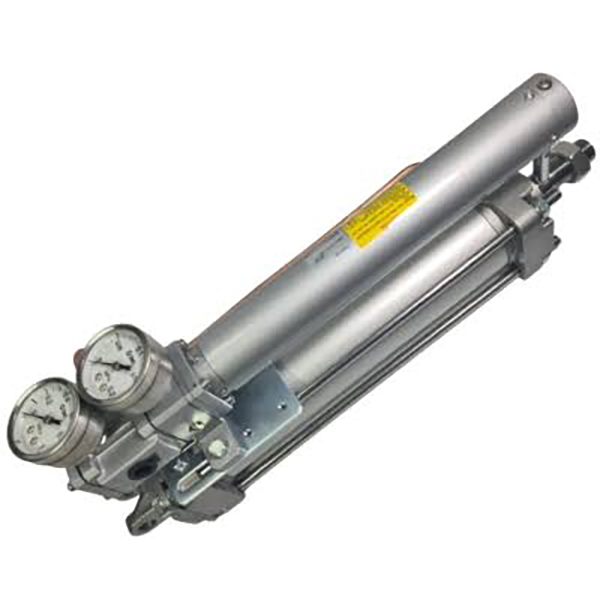

     -- Kompakt integrert alt-i-ett-struktur Integrert enhetsdesign for direkte montering på standard sylindre, forenkler installasjon på stedet og rutinemessig vedlikehold.

     -- Praktisk kalibreringsdesign Innebygd uavhengig nulljusteringsskrue og spennjusteringsskrue for rask kalibrering på stedet uten ekstra verktøy.

     -- Flere materialalternativer for korrosjonsbestandighet Tilbakemeldingsfjær tilgjengelig i karbonstål eller rustfritt stålvarianter for å tilpasse seg fuktige, korrosive verkstedmiljøer.

     -- Bredt temperaturområde tilpassede versjoner Standard, lavtemperatur og høytemperatur valgfrie modeller for å tilfredsstille komplekse industrielle forhold med variabel temperatur.

Typiske applikasjonsscenarier

     -- Presisjonsposisjoneringsstasjoner: Utstyr for skjæring, presspasning, belegging og automatisk materialhåndtering

     -- Industriell prosesskontroll: ventilåpningsregulering, nettspenningskontroll og nettkantkorreksjonssystemer

     -- Spesielle tøffe miljøer: Eksplosjonssikkert, støvtett og vanntett utstyr for kjemiske anlegg og gruvemaskiner

     -- Pneumatisk servokjerneenhet: Fungerer som den sentrale kontrollkomponenten i komplette pneumatiske servoposisjoneringssystemer

Retningslinjer for drift og installasjon

     -- Krav til luftkilde: Tilluften må være tørr og ren med filtreringspresisjon ≤5 μm for å forhindre blokkering av dyse og posisjoneringsfeil.

     -- Kalibreringsreferanse: Fullfør null- og spennjustering under standard tilførselstrykk på 0,5 MPa for optimal lineær ytelse.

     -- Monteringsretning: Støtter installasjon i alle vinkler; unngå monteringsoppsett som får kondensvann til å samle seg inne i enhetens interne enhet.

Sammendrag av én setning

     SOLH IP200 kraftbalansert dyse-klaff pneumatisk servoposisjoner konverterer lineært 0,02~0,1MPa luftsignal til presis sylinderforskyvning, med høy posisjoneringsnøyaktighet, eksplosjonssikker drift med kun luft, null/spenn justerbar kalibrering og multi-temperatur automatiserte alternativer, den ideelle proporsjonssikkert kjemisk eksplosjonssikkert utstyr.
