ASV Series Quick Exhaust Throttle Valve

ASV-serien Quick Exhaust Throttle Valve | 4-i-1 høyhastighets pneumatisk hastighetsreguleringsventil med lyddemper og ett-trykks tilpasning

Merke: SOLH by Richge Technology | Full kompatibel erstatning for SMC ASV Original Series

1. Produktoversikt

     SOLH ASV-serien er en4-i-1 integrert høyhastighets pneumatisk kontrollventil som kombinerer rask eksosfunksjon, eksosgassregulering, innebygget lyddemper og ett-trykks tilpasning. Forskjellig fra konvensjonelle enkeltfunksjons hastighetsreguleringsventiler, har ASV-serien dobbelt effektivt strømningsareal, som muliggjør rask sylinderforlengelse og justerbar stille tilbaketrekking. Den løser perfekt motsetningen mellom høyhastighets sylinderhandling og stabil hastighetsregulering, og fungerer som den foretrukne kjerneventilen for høyfrekvente, høyhastighets og støysvake pneumatiske automasjonsscenarier, fullstendig utskiftbar med original SMC ASV-serie.

2. Kjernearbeidsprinsipp og funksjoner

     • Inntaksslag (INN → UT / Sylinderforlengelse): Den interne tilbakeslagsventilen åpner seg helt med null strømningsmotstand, og oppnår storstrøm rett gjennom luftinntak. Den forbedrer sylinderforlengelseshastigheten betraktelig og oppfyller kravene til rask handling med høy hastighet.

     • Eksosslag (UT → EXH / Sylindertilbaketrekking): Tilbakeslagsventilen stenger automatisk. Avtrekksluften passerer gjennom presisjonsgassventilen for trinnløs hastighetsjustering, mens den innebygde lyddemperen eliminerer eksosstøy. Den oppnår justerbar tilbaketrekningshastighet og stillegående drift.

     • Overlegen høyflytytelse: Det effektive seksjonsstrømningsarealet er ca2 ganger mer enn ordinære hastighetsreguleringsventiler i AS-serien, gir kraftig strømningsstøtte for høyhastighets sylinderbevegelse og høyfrekvent syklisk drift.

3. Modellkodingsregler og parameterdefinisjon

  Typisk modelleksempel: ASV310F-01-06A

     • ASV: Seriekode for 4-i-1 hurtig eksosgassventil med lyddemper og etttrykksmontering

     • Størrelseskode (120/220/310/410/510): Tilsvarer M3/M5/G1/8/G1/4/G3/8 portspesifikasjoner

     • F: Utstyrt med ett-trykks hurtigkobling for rask slangeinstallasjon

     • Trådkode (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Kode for rørets ytre diameter: Kan tilpasses φ4/φ6/φ8/φ10/φ12 pneumatiske rør

     • Suffiksdefinisjon: A=push-lock håndhjul;S= gjenger forhåndsbelagt tetningsmasse;N=elektroløs fornikling

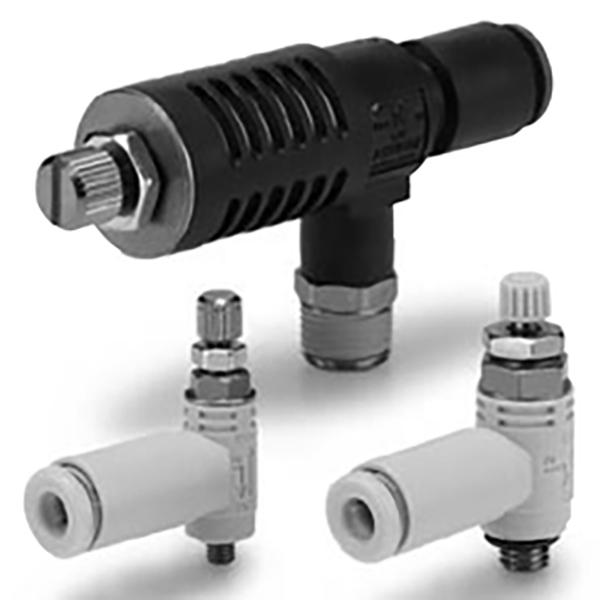

4. To strukturelle typer og bruksegenskaper

 4.1 Albuetype (ASV120F / ASV220F)

     • 90° albuestyringsstruktur, samme utseende som AS-seriens albuehastighetsreguleringsventil, kompakt og plassbesparende.

     • Asymmetrisk grensesnittdesign: én side M3/M5 gjengeport, den andre siden ett-trykks hurtigmonteringsport.

     • Ideell for miniatyr- og små sylindre og utstyr med smal plass.

  4.2 T-type rett gjennom (ASV310F / 410F / 510F)

     • Tre-ports rett gjennom struktur: IN gjenget luftinntak, OUT hurtigmontert luftuttak, EXH innebygd lydløs avtrekksport.

     • Større effektivt strømningsareal og lavere strømningsmotstand, maksimerer sylinderens driftshastighet.

     • Den foretrukne strukturen for høyhastighets sylindre med standard, middels og stor boring.

5. Full serie standard spesifikasjonstabell

6. Kjerne tekniske parametere og materialkonfigurasjon

7. Utvalgsforskjell: ASV vs ordinær AS-serie hastighetsreguleringsventil

8. Retningslinjer for profesjonell installasjon og drift

     • Retningsbestemt installasjon: Installer strengt i henhold til pilmerket på ventilhuset. Koble tilIN port til magnetventilen ogOUT port til sylinderen for å unngå omvendt installasjon som forårsaker unormal hastighetsregulering.

     • Rask slangetilkobling: Kutt det pneumatiske røret flatt og sett det helt inn i ettrykkskoblingen til det høres en "klikk"-lyd, som bekrefter en fast og lufttett tilkobling.

     • Vibrasjonssikker låseoperasjon: Drei håndhjulet for å justere eksosstrømmen og sylinderhastigheten.Trykk ned håndhjulet for å låse og forhindre hastighetsdrift forårsaket av utstyrsvibrasjoner;trekk opp håndhjulet for å låse opp for sekundær justering.

Sammendrag av én setning

     SOLH ASV-serien er en profesjonell 4-i-1 høyhastighets pneumatisk kontrollventil som integrerer hurtig eksos, eksosgassregulering, stille støyreduksjon og ett-trykks tilpasning. Med dobbelt strømningsområde, push-lock antivibrasjonsstruktur og brannsikkert slitesterkt materiale, oppfyller den perfekt høyhastighets, høyfrekvente og stillegående operasjonskrav til pneumatiske sylindre, og er den optimale oppgraderingserstatningen for vanlige hastighetsreguleringsventiler i AS-serien.
