Pneumatiske komponenter-serien

SOLH RM-seriens magnetiske koblingsstangløs sylinder er designet for å kunne byttes ut med Airtac-motparter. Den tar i bruk berøringsfri magnetisk synkrondrift og helt lukket tønnestruktur for null lekkasje og støvfri drift, egnet for oljefrie rene miljøer i elektronikk-, medisinsk- og næringsmiddelindustrien. Borestørrelser varierer fra φ10 til φ40 mm med maksimal slaglengde på 2000 mm, som opererer innenfor et bredt industriell temperaturområde på -20 ℃ ~ 70 ℃ og har et minimum oppstartstrykk på 0,15 MPa. Fire konstruksjonsvarianter er tilgjengelige: RMS basistype uten innebygde føringer som krever utvendige skinner og endebraketter med lavest pris; RMT standard type integrert med doble styrestenger og glidelager for å motstå vanlige sidebelastninger uten ekstra føringer for enkel installasjon; RMTL presisjonsversjon med utvidede høypresisjons styrestenger som oppnår ±0,1 mm repeterende posisjoneringsnøyaktighet; RMH kraftig forsterket glidetype med sterk anti-nedbøyningskapasitet for uavhengig lastbæring. Standard gummibuffere med to ender er utstyrt, med valgfrie justerbare buffere og eksterne hydrauliske buffere for stabil bevegelse opp til 500 mm/s. Valgfrie magnetiske brytersett matcher D-M9-sensorer for tilbakemelding av posisjonssignal. Innebygde styrestrukturer reduserer ekstra anskaffelses- og monteringskostnader for eksterne lineære føringer. Den leverer enestående kostnadsytelse sammenlignet med SMC CY1- og CY3-seriene, mye brukt i langdistansematerialtransport, beskyttelsesdøraktivering og plassbesparende ettermontering av konvensjonelle strekkstagsylindre på automatiserte produksjonslinjer med middels budsjett.

SOLH MGJ ultrakompakt mini styrestangsylinder er fullt utskiftbar med SMC standardprodukter, utviklet eksklusivt for miniatyrautomatisering. Den leverer kun to bittesmå borestørrelser φ6 mm og φ10 mm med ultrakorte slag fra 5 mm til 20 mm. Innebygde doble styrestenger og integrert styreramme gir ultrapresisjon antirotasjonsytelse innenfor ±0,1°, og forhindrer vinkelforskyvning under fastspenning og montering av mikrokomponenter. Ekstremt lett struktur veier bare 27,3 g for MGJ6-5-modellen. Doble monteringsoverflater (bunn og bakside) og enkeltsides sentralisert rør og ledninger forenkler ryddig layout for tett flersylindret arrangement. Ved å ta i bruk oljefri vedlikeholdsfri struktur med doble gummibuffere, støtter den stabil høyfrekvent frem- og tilbakegående bevegelse innen -10 ℃ ~ 60 ℃. Mye brukt i presisjonsklemming av elektroniske komponenter, PCB-posisjonering, miniatyrventilaktivering av medisinsk utstyr, prøvetaking av nåleløfting, justering av mikroforskyvning i halvlederrengjøringsverksteder og finjustering av optiske linser. Sammenlignet med standard MGP kompakte sylindre, har den drastisk redusert totaldimensjon, perfekt tilfredsstillende mikrokraft, begrenset installasjonsplass og høypresisjons antirotasjonsposisjoneringskrav til miniatyrautomatisering.

SOLH MGP-seriens tynne kompakte styrestangsylinder er dimensjonalt utskiftbar med ekte SMC-produkter. Den vedtar en integrert struktur av sylinderløp, doble styrestenger og presisjonslagre med innebygd torsjonsmotstand og kraftig sidelastkapasitet uten eksternt styretilbehør. Den flate slanke strukturen reduserer 17%~24% vekt sammenlignet med konvensjonelle sylindre, perfekt egnet for kompakte automatiseringsoperasjoner som pressing, posisjonering, løfting og overføring av arbeidsstykker. Tre undertyper klassifisert etter lagre dekker ulike arbeidsforhold: MGPM med glidebøssinger av metall har enestående slitestyrke og støvtett ytelse for tung sidebelastning og støvete syklisk arbeid med lav hastighet; MGPL kulebøsninger gir ultralav friksjon og jevn bevegelse for hyppig frem- og tilbakegående bevegelse i høy hastighet; MGPA null-klaring kulelager med høy presisjon oppnår antirotasjonsnøyaktighet opptil ±0,01 mm for presisjonstilpasning og kalibrering. Borestørrelser varierer fra φ12 til 100 mm med standard slag på 5~300 mm. Standard gummibuffere med to ender er utstyrt, mens AZ luftputebuffere er valgfrie for boringer over 20 mm for å absorbere alvorlige støt under høyhastighets kraftig bevegelse. Innebygde spor støtter direkte installasjon av D-M9, A93 magnetiske brytere uten ekstra braketter for ryddig kabling. Driftstrykket varierer fra 0,12 MPa til 1,0 MPa med et minimum aktiveringstrykk på 0,1 MPa under omgivelsestemperatur på -10℃~60℃. Utbredt i elektronisk PCB-posisjonering og pressing, inspeksjonsjiggløfting, emballasjemating og generell automatiseringsbegrensende klemme, fungerer den som en svært allsidig integrert pneumatisk aktuator.

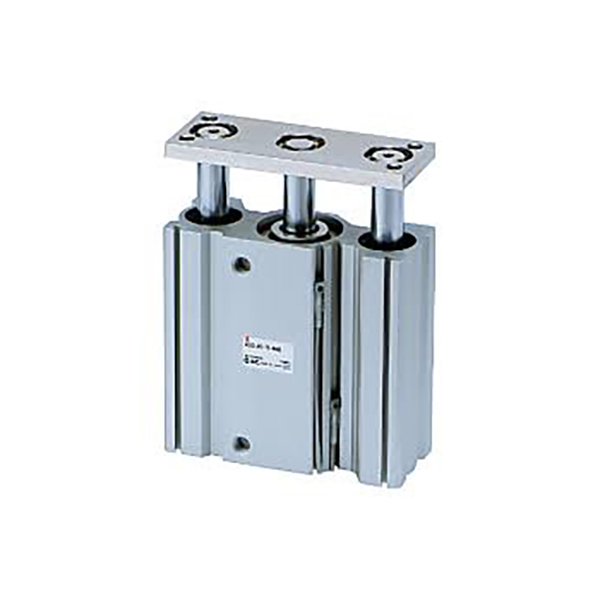

SOLH MGQ-seriens ultratynne integrerte styrestangsylinder er fullt utskiftbar med originale SMC-spesifikasjoner. Den integrerte strukturen av sylinderrør og styrestenger kutter den totale tykkelsen med 50 % sammenlignet med konvensjonelle styrede sylindre for å spare installasjonsplass betydelig. Den dekker borestørrelser φ12~100 mm og standard slaglengder 25~250 mm, tilbys i to konfigurasjoner: MGQM karbonlegering glidelager og MGQL høypresisjon kulelager. Den symmetriske doble styrestangstrukturen gir enestående motstand mot sideveis belastning, avbøyning og vridning. MGQL kulelagerversjon oppnår antirotasjonsnøyaktighet på ±0,04°~±0,08°, mens MGQM glidelagertype har utmerket slitestyrke, støvtett ytelse og kostnadsfordeler for tunge støvforhold. Standardkonfigurasjoner inkluderer innebygde magnetiske ringer, doble gummibuffere og oljefri vedlikeholdsfri drift. Den valgfrie XB6 høytemperaturvarianten fungerer jevnt opp til 150 ℃. Flere monteringshull er reservert på sylinderkroppen; magnetiske brytere kan monteres på fire sider for boringer ≥32 mm, og flenser/fotbraketter støtter flervinklet montering. Med et minimumsarbeidstrykk på 0,1 MPa, er den mye brukt for posisjonering og løfting av transportbåndstopper, PCB-utkasting og krymping i 3C-elektronikk, portaktivering for pakkemaskineri og jekkjekking. Den erstatter separate sylindere pluss eksterne styreenheter for å forenkle mekanisk design. Sammenlignet med standard MGP og heavy-duty MGG-serien, har MGQ den tynneste profilen og optimal ytelse for høypresisjonsdrift i begrenset installasjonsplass.

SOLH MGG-seriens kraftige langslags styrestangsylinder er dimensjonalt utskiftbar med tilsvarende SMC kraftige sylindere. Konstruert med en rund løp pluss eksternt arrangerte doble styrestenger med stort spenn, gir den suveren strukturell stivhet. Dens sidebelastningskapasitet er tre ganger større enn vanlige styrede sylindre, og unngår at stempelstangen henger under lange slag og strukturell avbøyning under eksentriske tunge belastninger. Borestørrelser varierer fra φ20 mm til 100 mm med to versjoner: MGGM karbonlegering glidelager og MGGL høypresisjon kulelager. Maksimal standardslag når 1300 mm, og overskrider kraftig slaggrensen for MGP- og MGQ-serien. Dual-end innebygde hydrauliske buffere kommer som standard for å absorbere massiv støtenergi generert under langdistanse høyhastighetsdrift, effektivt redusere støy og beskytte utstyr. MGGM glidelagre har enestående slitasje- og støtmotstand for tunge støvete miljøer og intensiv stopp av transportbånd; MGGL kulelager realiserer ultralav friksjon og jevn bevegelse med topp anti-rotasjonsnøyaktighet opp til ±0,02°, ideelt for høypresisjon langslagsposisjonering og høyhastighets syklisk bevegelse. Den delte modulære designen muliggjør separat demontering og utskifting av sylinderrøret og styreenheten for rimelig vedlikehold. Tilgjengelige monteringsformer inkluderer grunnleggende overflatemontering og frontflensinstallasjon; tilleggsutstyr dekker J-type slagjustering (0~50 mm justeringsområde) og XB6 høytemperaturvariant som fungerer stabilt mellom -10 ℃ og 150 ℃. Innebygde magnetiske ringer er standard, med flerveis spor for fleksibel magnetisk brytertilpasning. Driftstrykkområder 0,1~1,0 MPa med maksimal kjørehastighet på opptil 1000 mm/s. Utbredt brukt på vertikale løfteplattformer, tunge paller for langdistanseoverføringer, kraftig posisjonering av stopper og stor jiggutkast, erstatter den den kombinerte løsningen med vanlige sylindre pluss separate tunge styrestolper for å forenkle mekanisk design, og fungerer som den foretrukne pneumatiske aktuatoren for tunglast, langveis og kraftig automatiseringsapplikasjoner.

SOLH MGF lavprofil styrebordsylinder er fullt utskiftbar med matchende SMC-motstykker. Designet med en integrert konsentrisk styrehylse med stor diameter, bryter den retningsbegrensningen til tradisjonelle doble styrestangsylindere og leverer jevn 360° anti-avbøyningsytelse mot eksentriske belastninger. Dens totale installasjonshøyde er redusert med 15%~20% sammenlignet med MGQ-serien for en ultraflat kompakt layout. Tilgjengelige borestørrelser: φ40, φ63, φ100 mm med standard korte slag som strekker seg fra 30 mm til 100 mm, optimert for kortslags kraftig drift. Innebygde antirotasjonsstifter gir ekstremt høyt tillatt dreiemoment opptil 409 N·m for φ100-modellen, stabil under eksentrisk kraft fra alle retninger uten fastkjøring eller forskyvning, med en topp antirotasjonsnøyaktighet på ±0,05°. Toveis topp-og-bunn-montering støttes; T-spor på tre sider av kroppen muliggjør montering av magnetisk bryter på fire sider. Standard doble gummibuffere og oljefri vedlikeholdsfri drift er utstyrt. Den 10-prefiksede lavstøvrenseversjonen oppfyller strenge krav til halvledere, 3C elektronikk og medisinske verksteder. Rundt 15 % lettere enn konvensjonelle strukturer, er den utbredt for jekking av arbeidsstykker, jiggutkasting, stasjonsindekseringsvending og kraftig skyving på kort avstand, og er den ideelle kompakte pneumatiske aktuatoren som krever rundstrålende anti-avbøyning og høy dreiemomentkapasitet innenfor begrenset installasjonsplass.

SOLH TC-seriens triaksiale styrestangsylinder er en direkte drop-in-erstatning for SMC MGP-serien. Den har en integrert treakset struktur som består av to styrestenger pluss en sentral stempelstang, med ultrahøy stivhet. Dens torsjonsmotstand og sidelastkapasitet er mer enn det dobbelte av konvensjonelle sylindre med doble styrestang, og forhindrer effektivt avbøyning og posisjonsforskyvning. Tilgjengelige borestørrelser varierer fra φ6 mm til 100 mm med to kjernevarianter: TCL presisjonskulelagertype gir ultralav friksjon og jevn bevegelse for høyfrekvent løfting og presisjonsposisjonering; Glidelagertypen TCM messinglegering har overlegen slitestyrke og slagfasthet for tunge belastninger, støvete miljøer og stoppoperasjoner for transportbånd. Standard slag dekker 5 mm til 500 mm. Valgfrie konfigurasjoner inkluderer slagjustering av J-type (maks. 50 mm justerbart område) og -T høytemperaturversjon som opererer jevnt fra -20 ℃ til 120 ℃. Standardkonfigurasjoner inkluderer innebygde magnetiske ringer, doble gummibuffere og oljefri vedlikeholdsfri drift. Monteringshull i flere retninger og spor på fire sider for magnetiske brytere er integrert, mens doble luftporter på toppen og siden muliggjør fleksibel røroppsett. Tilbehør til flens og fotbrakett støtter allsidige installasjonsretninger. Driftstrykket varierer fra 0,1 MPa til 1,0 MPa, og referanseposisjonshull sikrer pålitelig gjentakelsesnøyaktighet. Mye brukt i løfting av transportbåndstopper, PCB-håndtering og krymping i 3C-elektronikk, aktivering av emballasjeport, jiggutkasting og eksentrisk lastkjøring, eliminerer denne integrerte aktuatoren behovet for separate eksterne styresammenstillinger, og forenkler mekanisk design med utmerket kostnadsytelse for miniatyrpresisjonsstasjoner og generell middels-til-hevy automatisering.

SOLH CX2-seriens dobbeltstangsglidesylinder fungerer som utskiftbar erstatning for SMC CX2 standardmodeller. Bygget med doble stempler og symmetriske doble stempelstenger, gir den dobbel skyvekraft sammenlignet med enkeltstangssylindre med samme borestørrelse og overlegen integrert stivhet. Tilgjengelige borestørrelser dekker φ10, 15, 25 mm med standard slag fra 25 mm til 200 mm. Standardversjonen bruker glidelagerføring; oppgraderte CXWM (glidelager + hydraulisk buffer) og CXWL (kulelager + hydraulisk buffer) er skreddersydd for høyhastighets hyppige kollisjonsapplikasjoner. Symmetriske doble stenger gir iboende mekanisk antirotasjonsytelse med maksimal presisjon opptil ±0,02° for φ25-boring, og har enestående motstand mot sideveis og eksentriske belastninger. Den slanke lavprofilkroppen støtter to monteringsformer: fast sylinderkropp med bevegelig endeplate eller fast endeplate med glidende sylinderkropp. Firesidige monteringshull og treveis luftporter muliggjør fleksibel installasjon og rørføring i trange rom. Standard doble gummibuffere og oljefri vedlikeholdsfri drift er utstyrt; valgfri N ikke-magnetisk versjon eliminerer magnetisk interferens for magnetisk følsomme anledninger. Mye brukt i presisjons overføring av arbeidsstykker for 3C og halvlederindustri, jiggskyving og løfting, tett sylinderoppsett inne i kompakt utstyr, middels last frem- og tilbakegående aktivering for mat, medisinske og rene verksteder.

SOLH CXSJ er en oppgradert ultrakompakt iterasjon av klassiske CXS-dobbeltsylindere, som kan byttes ut med original SMC CXS-serie. Bygget med integrerte doble stempler og doble styrestenger, leverer den doblet skyvekraft ved samme borestørrelse med stabil antirotasjonsnøyaktighet på ±0,1°. Dens totale dimensjoner er forkortet og innsnevret med 10%~20% med lettere vekt, skreddersydd for ekstremt smal intern utstyrslayout. Fire undermodeller er tilgjengelige: CXSJM med glidelager har utmerket slitestyrke og støvtett ytelse for lavhastighets generell posisjonering; CXSJL kulelagertype har ultralav friksjon og jevn bevegelse med en maksimal hastighet på 800 mm/s for høyfrekvent høyhastighets pick-and-place; CXSJWM/CXSJWL doble gjennomgående stangdesign muliggjør installasjon av arbeidsstykket i begge ender for bilateral synkron løfting og sentreringsposisjonering. φ6- og φ10-boringer støtter både aksial- og sideporting, mens andre størrelser kun bruker siderør. Den reversible magnetiske bryterbraketten støtter 4-veis interferensfri montering og symmetrisk venstre-høyre installasjon. Gummibuffere med to ender kommer som standard; suffikset Z står for innebygde magnetiske ringer for posisjonssensorer, og ikke-magnetiske versjoner er tilgjengelige for scenarier med antimagnetisk interferens. Valgfri forlengelseslås P og tilbaketrekkingslås R kan holde aktuatoren stødig i angitte posisjoner. Den er mye brukt for pick-and-place, lett pressing og presisjonsbegrensende posisjonering under lett belastning innenfor kompakt automatiseringsutstyr for 3C og generelle produksjonslinjer.
