SOLH MXJ ultrakompakt pneumatisk skyvebord med høy presisjon kan byttes ut med SMC MXJ-serien. Utstyrt med integrert kulelinje i rustfritt stål, oppnår den parallellitetsnøyaktighet på 0,005 mm og gjentatt posisjoneringsnøyaktighet ±0,01 mm. Den ultratynne lettvektskroppen støtter tresidig montering på topp, bunn og side, 30% ~ 50% mindre enn MXQ skyvebord. Borestørrelser φ4,5~16mm, utstyrt med doble gummibuffere, og valgfrie metallbegrensere for 0~5mm justerbar slaglengde. Symmetrisk design muliggjør venstre-høyre utveksling av rør og sensorer, egnet for oljefrie rene miljøer. I stand til stabil høyfrekvent korttaktsbevegelse, mye brukt for lineær bevegelse på mikronnivå i 3C mikrohåndtering, optisk inspeksjon, miniatyrmontering og kompakt medisinsk automatiseringsutstyr.

SOLH MXP pneumatisk skyvebord med ultrahøy presisjon kan byttes ut med SMC MXP-serien. Den tar i bruk integrert martensittisk kropp i rustfritt stål og innebygd lineær kuleføring, og oppnår reiseparallellitet på 0,004 mm, rotasjonsfeil ned til ±0,03° og gjentatt posisjoneringsnøyaktighet ±0,01 mm. Den ultrasmale kompakte kroppen er 10 % ~ 20 % slankere enn MXJ-modeller, og støtter montering på tre sider og byttebare aksiale/laterale rør. Borestørrelser φ6~16mm utstyrt med standard gummibuffere, valgfrie metallbegrensere og hydrauliske buffere tilgjengelig for φ8 og over. Den støtter oljefritt rent miljø og stabil høyfrekvent gjengjeld. Ideell for automatiseringsstasjoner med begrenset plass som krever streng bevegelsespresisjon, som optisk inspeksjon, chip bonding, mikrokomponentmontering og førsteklasses medisinsk utstyr.

SOLH MXH smalt kompakt pneumatisk skyvebord kan byttes ut med SMC MXH-serien. Drevet av dobbelt stempel og utstyrt med sirkulerende kuleføringsskinne, vedtar den en ultrasmal kropp som er egnet for tett side-ved-side-layout. Den har utmerket anti-offset- og anti-torsjonskapasitet med tillatt dreiemoment rundt 6 ganger tradisjonelle MXU-sklier, gjentatt posisjoneringsnøyaktighet ±0,02 mm og maksimal standard slaglengde på opptil 60 mm. Støtter 4-retningsmontering og 3-sides rør, den leveres med innebygd magnet som er kompatibel med forskjellige magnetiske brytere, doble gummibuffere og muliggjør kontinuerlig oljefri drift. Borestørrelser φ6~20mm, mye brukt for middels presisjon langslags høyfrekvent overføring av 3C-komponenter og små plastdeler under utkrager eller ensidig belastning i plassbegrenset automasjonsutstyr.

SOLH MXS integrert pneumatisk skyvebord med høy stivhet er fullt utskiftbart med SMC MXS-serien. Den tar i bruk to-stempeldrift og forhåndsbelastede tverrrullestyreskinner for null-klaring, og leverer to ganger skyvekraften til en-sylindrede sleider med samme boring og gjentatt posisjoneringsnøyaktighet opp til ±0,01 mm. Den ultratynne integrerte strukturen sparer 30%~50% installasjonsplass sammenlignet med delt sylinder pluss eksterne styresett. Tresidig montering med posisjoneringsstifthull (bunn, side og aksial) støttes. Borestørrelser φ6~25mm med standard slag 10~150mm, valgfrie 0~5mm slagjusteringer. Innebygd magnet passer til magnetiske brytere og muliggjør oljefri drift. Mye brukt for høy stivhet, høy presisjon lineær overføring i halvleder, 3C presisjonsmontering og optiske komponentjusteringsstasjoner.

SOLH MXQ økonomisk pneumatisk skyvebord kan byttes ut med SMC MXQ-serien. Den tar i bruk to-stempeldrift og ikke-forbelastet resirkulerende kuleføringsskinne, bygget som en ultratynn lettvekts integrert enhet med lavere høyde og lettere vekt enn MXS, og oppnår gjentatt posisjoneringsnøyaktighet på ±0,02 mm. Tresidig montering med posisjoneringsstifthull (bunn, side og aksial) er tilgjengelig. Borestørrelser φ6~25mm, standard slag 10~150mm, valgfrie 0~5mm slagjusteringer. Innebygd magnet passer til magnetiske brytere og støtter oljefri drift. Som en kostnadseffektiv grunnleggende lineær aktuator passer den budsjettsensitive prosjekter og er mye brukt for lett-last høyfrekvent overføring av små elektroniske og plastdeler og standardpresisjon automatiserte samlebånd.

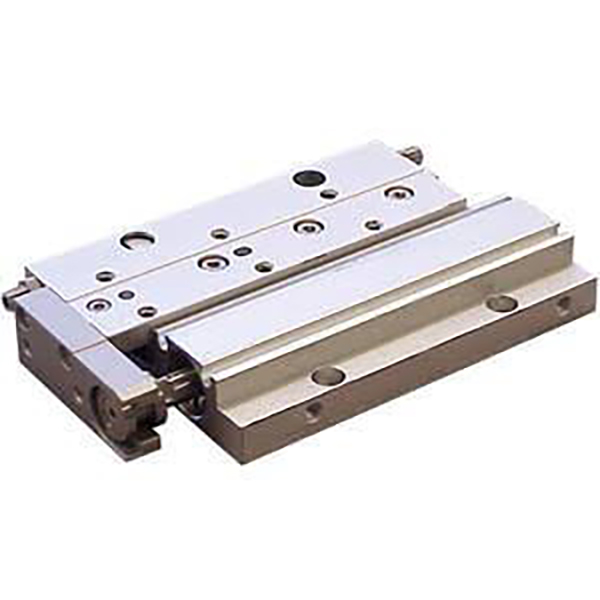

SOLH Richge MXF ultratynt pneumatisk skyvebord med høy stivhet kan byttes ut med SMC MXF-serien. Sylinderen og kryssrulleføringen er anordnet parallelt, med kroppshøyde redusert med 40 % sammenlignet med tilsvarende MXS-modeller, ideelt for automatiseringsutstyr med begrenset vertikal klaring. Den støtter topp- og bunndobbel montering med posisjoneringsstifthull, gjentatt posisjoneringsnøyaktighet ±0,02 mm, borestørrelser φ8~20 mm og maksimal standard slaglengde 100 mm. Utstyrt med dobbel-ende polyuretanbuffere som standard, valgfrie X10/X11 slagjusteringer og hydrauliske buffere. Innebygd magnet fungerer med magnetiske brytere og muliggjør oljefri langsyklusdrift. Mye brukt for middels belastning langslagsoverføring som 3C-modulhåndtering, presisjonspressing og stasjonsbytte.

SOLH MY1B mekanisk leddet grunnleggende stangløs sylinder oppnår full utskiftbarhet med tilsvarende SMC-modeller. Utstyrt med indre tetningsbelte og ytre støvtett belte, kansellerer den den eksterne stempelstangen, hvis totale installasjonslengde er nær effektiv slaglengde og sparer mer enn 50 % layoutplass sammenlignet med strekkstagsylindre. Borestørrelser varierer fra φ10 til 100 mm med maksimal slaglengde på opptil 5000 mm. Skyvebordet er stivt forbundet med stempelet med enestående bøyemotstand, noe som muliggjør direkte lastmontering uten hjelpeføringer under lett belastning. Fireveis rør (foran, bak, side, bunn) er tilgjengelig; modellene φ25~40 realiserer 17 % vektreduksjon. Standard innebygde justerbare luftputer er utstyrt, med valgfrie eksterne hydrauliske buffere og dual-end slagjusteringer. Forhåndsreserverte spor passer til magnetiske brytere i D-M9-serien, og oljefri drift støttes for rene verksteder. Klassifisert etter lastekapasitet: φ10~20 for lett bruk, φ25~40 for middels lett, φ50~63 for middels, φ80~100 for kraftig. Mye brukt i langdistansetransport, automatisk døraktivering, tung arbeidsstykkeforskyvning ved maskinering og langslagsposisjonering som skyver på ikke-standard automasjonslinjer som en økonomisk universell lineær kjøreløsning.

SOLH CY3 magnetisk koblingsstangløs sylinder er en oppgradert versjon av CY1-serien med full dimensjonal utskiftbarhet med SMC-motstykker. Den tar i bruk berøringsfri magnetisk synkrondrift mellom internt stempel og ekstern glidevogn inne i et helt lukket fat for å oppnå null luftlekkasje og forurensningsfri drift. Borestørrelser varierer fra φ6 til φ63 mm med maksimal slaglengde på opptil 5000 mm, og reduserer installasjonsfotavtrykket med 50 % sammenlignet med konvensjonelle strekkstagsylindre. To varianter er tilgjengelige: CY3B basistype som krever endebraketter og eksterne føringer for å unngå eksentrisk belastning og magnetisk frakobling; CY3R direktemontert versjon festet direkte på utstyrsbasen for å spare ekstra monteringsplass. De forlengede slitebestandige ringene senker minimum arbeidstrykk til 0,12 MPa. Standard gummibuffere med to ender er utstyrt, og valgfri X160 høyhastighetsversjon støtter en maksimal hastighet på 1500 mm/s. Forhåndsinnstilte spor har plass til D-M9 magnetiske brytere for posisjonsfeedback. Standard oljefri drift passer til støvfrie verksteder for halvledere, elektronikk, medisinsk og næringsmiddelindustri. Den håndterer lett til middels belastning fra 0,5 kg til 40 kg for overføring av arbeidsstykker over lange avstander, beskyttende døraktivering og kompakt langslags lineær bevegelse i hygienisk automatisering.

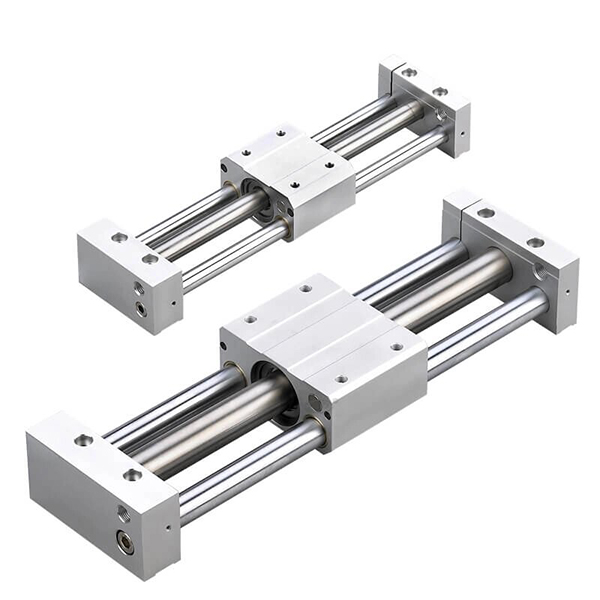

SOLH CY1-serien er en klassisk økonomisk magnetisk koplingsstangløs sylinder, forgjengeren til den oppgraderte CY3-serien, fullt dimensjonalt utskiftbar med originale SMC CY1-produkter. Den tar i bruk berøringsfri magnetisk synkrondrift og helt lukket tønnestruktur med null luftlekkasje, egnet for oljefrie rene arbeidsmiljøer i elektronikk-, medisinsk- og næringsmiddelindustrien. Borestørrelser varierer fra φ6 til 63 mm, standard slaglengde opp til 1000 mm og maksimal utvidet slaglengde på 1500 mm med utmerket kostnadsytelse. Fem strukturelle versjoner er tilgjengelige: CY1B basistype som krever eksterne føringer og endebraketter; CY1S med innebygde glidelager for lett belastning uten ekstra føringer; CY1L kulelagertype for jevn høyfrekvent frem- og tilbakegående bevegelse; CY1H høypresisjonsmodell som oppnår ±0,02 mm repeterende posisjoneringsnøyaktighet; CY1F lavprofiltype med 29 % redusert totalhøyde for smal vertikal installasjonsplass. Minimum starttrykk er 0,18 MPa, utstyrt med standard gummibuffere med dobbel ende og valgfrie eksterne hydrauliske buffere, kompatibel med D-M9 og D-A9 magnetiske brytere for tilbakemelding av posisjonssignal. Den koster mindre enn CY3-serien og fungerer som et kostnadseffektivt valg for budsjettbegrenset konvensjonell automasjon, inkludert overføring av renromsmaterialer, beskyttende dørkjøring og transport av arbeidsstykker på mellomlang avstand under lett til middels belastning fra 0,5 kg til 40 kg.
