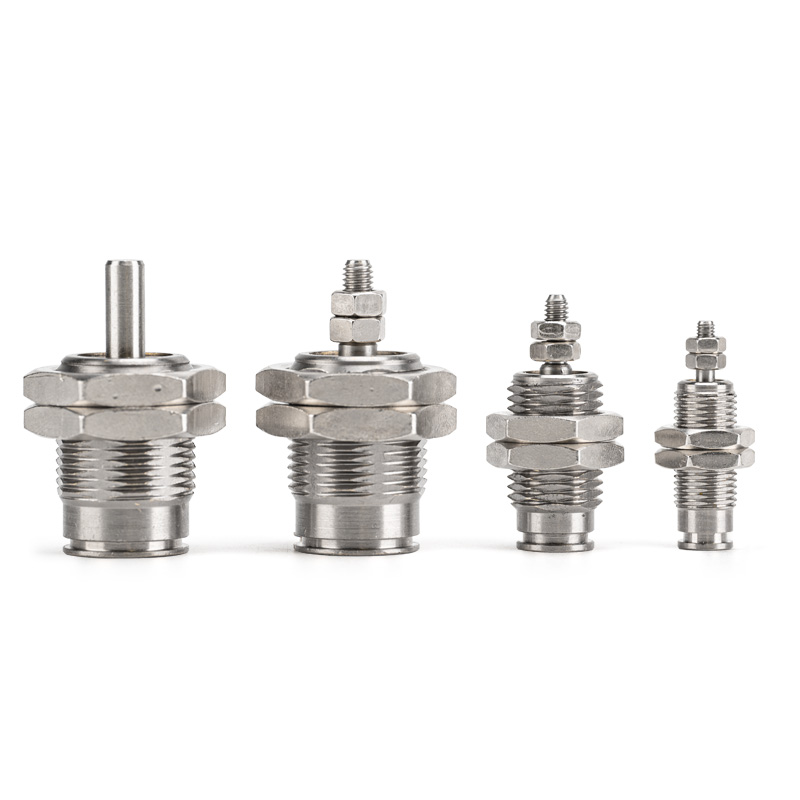

CJP-serien enkeltvirkende pinsylinder (kortslags mikrosylinder)

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH CJP-serien er en enkeltvirkende fjærretursylinder. Kjerneegenskaper: ultrakort kropp, minimalt installasjonsfotavtrykk, enveis skyvekraft og automatisk fjærtilbakestilling ved luftavbrudd. Egnet for ensrettet presisjon push-pull-bevegelse under begrenset plass, lett belastning og høyfrekvente korttaktsstasjoner. Det er en klassisk modell for miniatyr enveis kjøreapplikasjoner.

Kjernestruktur og designfunksjoner

     -- Kjøremodus: Enkeltvirkende (fjærretur). Strekk ut når luft tilføres; Trekk automatisk tilbake med fjær uten lufttrykk for sikker drift.

     -- Borestørrelser: Ø4 / 6 / 10 / 16 mm, dekk mikro til lett nyttelastområde (0,1~3 kg).

     -- Struktur: Hard anodisert messingkropp, stempelstang i rustfritt stål, ingen innebygd pute. Ekstra kort omriss, tilgjengelig for panelmontering eller innfelling inne i utstyr.

     -- Monteringstyper: To kjernekonfigurasjoner — Panelmontering (B) og Innfelt montering (S).

     -- Materiale og tetning: Messinghus + NBR-tetninger, oljefri drift, kompatibel med rene og lett oljete miljøer. Mekanisk levetid ≥3 millioner sykluser.

     -- Sensoralternativ: CDJP-variant med innebygd magnetring, støtter en magnetisk bryter for utvidet posisjonsdeteksjon.

Komplett modellkodingsregel

   1. Modelleksempel:CJPB6-10

   2. Standard ordrereferanseeksempler

     -- CJPB4-5: Boring 4, slag 5, panelfeste, ingen magnetisk ring

     -- CDJPS10-15: Bore 10, slag 15, innebygd montering, innebygd magnet

     -- CJPB6-10H4: Bore 6, slag 10, panelfeste, OD4 push-in tilkobling

Universal Core tekniske spesifikasjoner (0,5 MPa, enkeltvirkende fjærretur)

Kjerne konkurransefordeler

   1. Ultrakompakt kontur sparer installasjonsplass

     -- Ekstra kort kropp støtter innfelling inne i maskineri eller panelmontering, og kutter okkupert plass med opptil 50 % sammenlignet med standard sylindre, ideelt for ekstremt trange stasjoner.

   2. Unidirectional thrust with power off reset

     -- Fjærtilbaketrekking aktiveres når lufttilførselen kuttes. Sikker for fastspenning, utstøting og stoppposisjonering av ensrettede bevegelser.

   3. Rask respons og stabil høyfrekvent drift

     -- Putefri lavfriksjonsforsegling muliggjør konsistent sykling ≥250 cpm for repeterende oppgaver med korte slag.

   4. Oljefri drift og forlenget levetid

     -- Egnet for rene verkstedforhold. Messinghus og holdbar forsegling garanterer ≥3 millioner vedlikeholdsfrie sykluser.

   5. Fleksibel monteringskonfigurasjon

     -- Panel og innfelt montering tilgjengelig; stangenden kan være flat eller avrundet for å matche forskjellige mekaniske design.

Monteringsalternativer og typiske industrielle applikasjoner

   1. Monteringsskjemaer

     - Panelfeste (B): Flens festet på utstyrsoverflaten, praktisk for ekstern skyve- og trekkbevegelse

     -- Flush Mount (S): Karosseri innebygd i utstyrsboring, kun stempelstang eksponert for maksimal plassbesparelse inne i maskineri

   2. Typiske applikasjonsscenarier

     -- 3C og elektronikk: Klemming av mikrodeler, sponutkast, miniatyrjiggdrift, testing av knappers holdbarhet

     -- Presisjonsinstrumenter: Miniventilbytte, fiberposisjonering, finjustering av instrumenter, stopp med kort slag

     -- Generell automatisering: Høyfrekvent lasting/lossing, etikettavskalling, overføring av mikrokomponenter, enveis fastklemming

     -- Medisinsk utstyr: Miniatyrinstrumentforlengelse, mikrovæskefremdrift, presisjonsposisjoneringsenheter

3-trinns hurtigvalgsveiledning

   1. Borevalg basert på nyttelast

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Reservere ≥50 % sikkerhetsmargin.

   2. Slagbekreftelse

     -- Standard slaglengde: 5/10/15 mm. Kortere slag gir mer stabil høyfrekvent ytelse.

   3. Konfigurasjonstilpasning

     -- Posisjonstilbakemelding: Velg CDJP med innebygd magnet pluss én M9B-bryter for å overvåke utvidet posisjon.

     -- Monteringsoppsett: Innfelt montering (S) for intern utstyrsinstallasjon; panelfeste (B) for overflatemontering.

Sammendrag av én setning

     SOLH CJP enkeltvirkende fjærretur mikropin pneumatisk sylinder tilbyr ultrakort kompakt kropp med panel og innfelt monteringsalternativer; CDJP-versjonen støtter magnetisk bryterdeteksjon, ideell økonomisk miniatyraktuator for enveis kortslagsutkast, klemme- og posisjoneringsoppgaver i trange rom 3C, presisjonsinstrumenter og medisinsk automatiseringsutstyr.
