CJP2 Series Pin Sylinder (dobbeltvirkende)

CJP2-serien dobbeltvirkende pinsylinder (kompakt mikrosylinder)

Merke: SOLH by Richge Technology

Produktoversikt

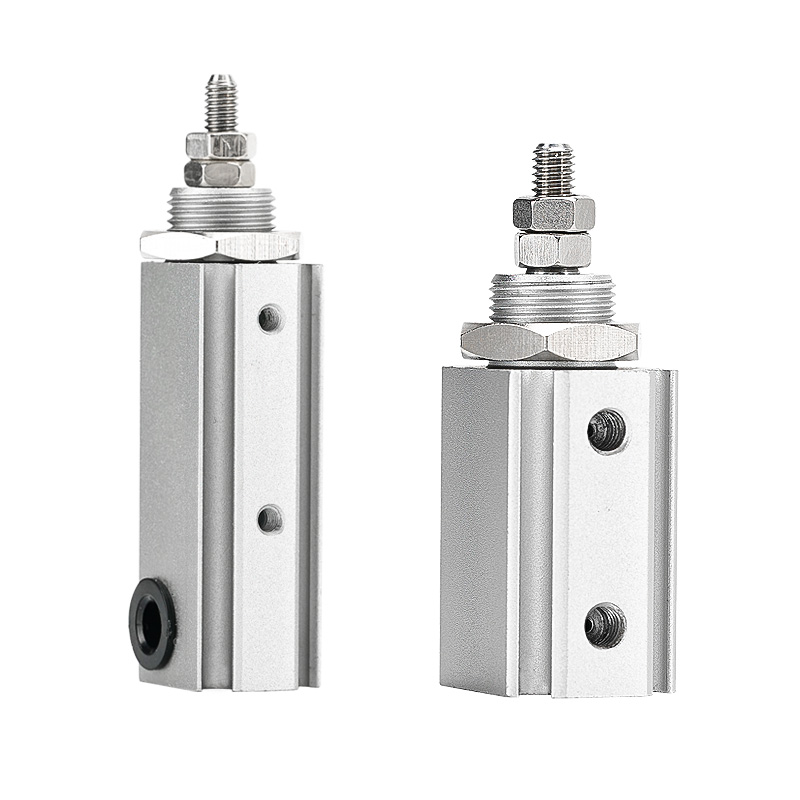

     SOLH CJP2-serien er en kompakt dobbeltvirkende pinsylinder. Kjernefordeler: ultrakort kropp, lettvektsstruktur, stabil toveis skyvekraft og pålitelig høyfrekvent drift. Designet for toveis presisjon push-pull bevegelse innenfor begrenset plass, middels mikrobelastning og høysyklus automatiserte stasjoner. Det er mainstream-modellen for mikro toveis lineære kjøringsapplikasjoner.

Kjernestruktur og designfunksjoner

     -- Kjøremodus: Dobbeltvirkende (lufttilførsel for både forlengelse og tilbaketrekning). Boringsområde: Ø4 / 6 / 10 / 16mm, dekker mikro til liten nyttelast.

     -- Struktur: Ekstrudert aluminiumskropp (oppgradert fra tradisjonell messingversjon), 55% ~ 65% lettere vekt. Utstyrt med gummiputer i begge ender for å redusere støt og støy.

     -- Allsidig montering: 6 monteringskonfigurasjoner tilgjengelig: grunnleggende type, panelfeste, flensfeste, fotfeste, tappfeste og gaffelfeste for montering i flere retninger.

     -- Sensorkompatibilitet: Alle spesifikasjoner bygget med magnetisk ring, støtter installasjon av to magnetiske brytere, inkludert minimal Ø4 boring og 5 mm slaglengde uten ekstra braketter.

     -- Materiale og tetning: Hard anodisert aluminium + NBR tetninger, oljefri drift, egnet for rene eller lett oljete miljøer. Mekanisk levetid ≥3 millioner sykluser.

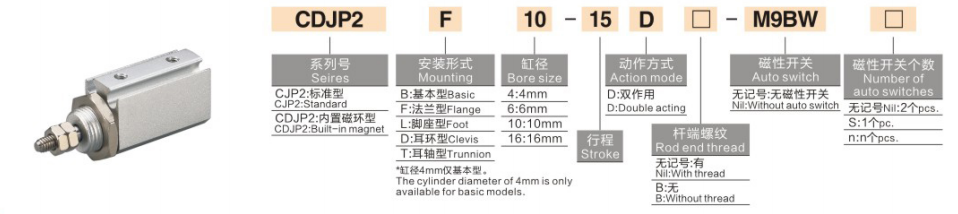

Komplett modellkodingsregel

  1. Modelleksempel: CDJP2B10-15D-M9B

   2. Standard ordrereferanseeksempler

     -- CJP2B6-20D: Bore 6, slag 20, dobbeltvirkende basistype, ingen magnetisk ring

     -- CDJP2F4-10D: Bore 4, slag 10, panelfeste, innebygd magnetisk ring

     -- CDJP2B16-30D-2M9B: Bore 16, slag 30, basistype, utstyrt med to M9B brytere

Universal Core tekniske spesifikasjoner (@0,5 MPa, dobbeltvirkende)

Kjerne konkurransefordeler

   1. Ultrakort lett kropp

     -- Total lengde forkortet med 6~9,5 mm sammenlignet med eldre CJP-modell, vekt redusert med 55%~65%, perfekt for ultra-avgrenset installasjonsoppsett.

   2. Stabil toveis utgang

     -- Dobbeltvirkende design uten returfjær. Toveis skyvekraft er 30%~50% høyere enn tilsvarende enkeltvirkende sylindre, egnet for 100g ~ 5kg nyttelast.

   3. Høyfrekvent og lav støydrift

     -- Gummipute + lavfriksjonstetning. Driftshastighet 50~500mm/s, stabil over 200cpm, støtstøy ≤60dB.

   4. Multippel montering & full magnetisk ring standard

     -- 6 monteringsformer tilpasser seg kompleks verktøyoppsett. Magnetisk ring utstyrt for alle størrelser, selv minimal Ø4-boring støtter doble magnetiske brytere for praktisk posisjonsovervåking.

   5. Oljefri design og lang levetid

     -- Kompatibel med rene produksjonslinjer. Herdet aluminiumshus og slitesterke tetninger sikrer stabil drift over ≥3 millioner sykluser.

Monteringsalternativer og typiske industrielle applikasjoner

    1. Monteringsskjemaer

     -- Grunntype (B): Aksial fiksering av ytre gjenger for rett push-pull

     -- Paneltype (F): Karosseri innebygd i utstyrspanelet for ultratynn layout

     -- Flenstype (L): Stangsideflensfeste for vertikale belastninger

     -- Fottype (T): Bunnfotfeste for horisontal lateral push-pull

   2. Typiske applikasjonsscenarier

     -- 3C Electronics: Mikrokomponentgrep, sponutkast, knappeholdbarhetstest, miniatyrjiggkjøring

     -- Presisjonsutstyr: Mikroventilbytte, fiberposisjonering, finjustering av instrumentet, miniatyrglideaktivering

     -- Generell automatisering: Høyfrekvent lasting/lossing, etikettavskalling, overføring av arbeidsstykker med kort slag

     -- Medisinsk utstyr: Lite instrument teleskopisk bevegelse, mikrovæskefremdrift, presisjonsposisjoneringsenheter

Sammenligning av utvalg: CJP2 VS CJ1 VS CJP mikrosylindere

3-trinns hurtigvalgsveiledning

   1. Borevalg basert på nyttelast

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Reservere ≥30 % sikkerhetsmargin.

  2. Slagbekreftelse

     -- Velg slag i henhold til nødvendig reise; prioriter kortere slag for stabil høyfrekvent sykling.

   3. Konfigurasjonstilpasning

     -- Posisjonskontroll med lukket sløyfe: Utstyr to M9B magnetiske brytere for toveis posisjonstilbakemelding.

     -- Installasjonsoppsett: Paneltype (F) for innebygd utstyr; basistype (B) for aksialgjenget montering.

Sammendrag av én setning

     SOLH CJP2 kompakt dobbeltvirkende pneumatisk sylinder har ultrakort lettvektskropp, toveis stabil skyvekraft, gummipute og 6 monteringsvarianter; CDJP2-versjon innebygd magnetisk ring kompatibel med brytere i M9-serien, ideell mikro lineær aktuator for toveis korttakts push-pull oppgaver i 3C, presisjonsinstrumenter og medisinsk automatiseringsutstyr.
