CJ2K-serien minisylinder i rustfritt stål｜Ikke-roterende stangtype

Merke: SOLH by Richge Technology

Produktoversikt

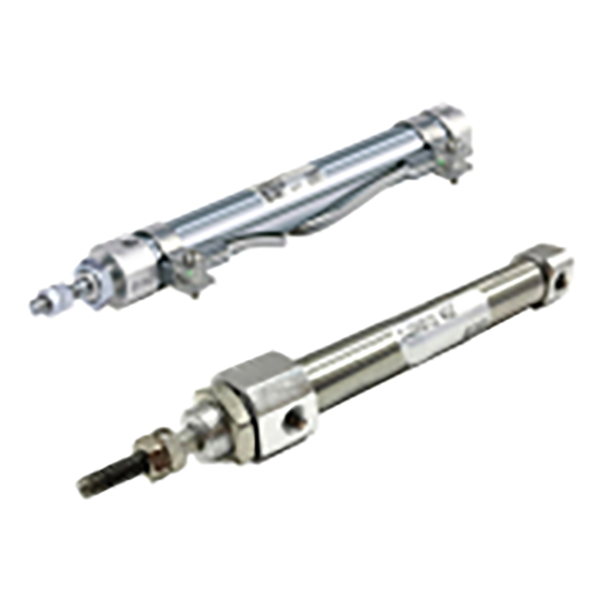

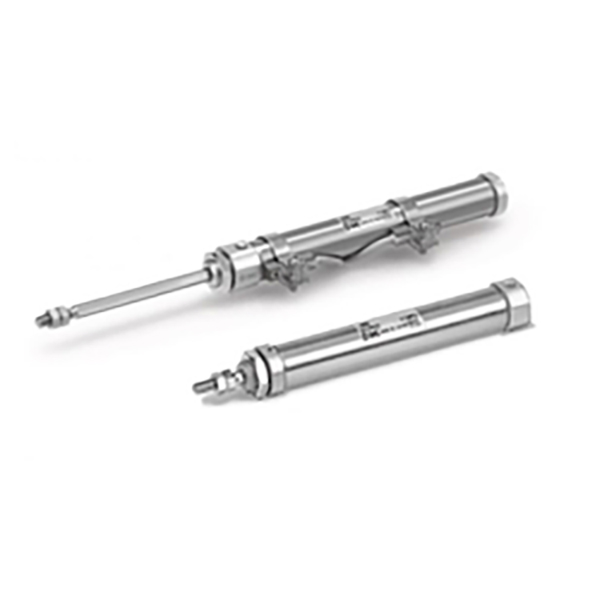

     SOLH CJ2K-serien er en ikke-roterende stang i rustfritt stål mini sylinder, avledet fra CJ2 mini sylinder familie. Kjernefunksjon: Sekskantet antirotasjonsstempelstang integrert med intern styrestruktur for å forhindre at stempelstangen spinner under forlengelse og tilbaketrekking. Ideell for presisjonsstasjoner hvor endefestet må opprettholde fast vinkelposisjon. Vedtar 304 rustfritt stål fat, kompakt og lett. Støtter tre driftsmoduser: dobbeltvirkende, enkeltvirkende fjærretur, enkeltvirkende fjærforlengelse. Borestørrelser: Φ10, Φ16. Fullt dimensjonalt utskiftbar med importert original CJ2K. Valgfri innebygd magnetisk ring kompatibel med M9BW magnetiske brytere. Mye brukt i små automatiserings-, 3C-utstyr, presisjonsverktøy og jiggskyvingsapplikasjoner.

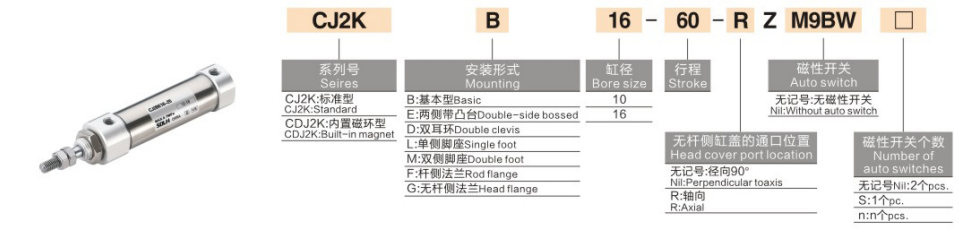

Komplett modellkodingsforklaring

   1. Modelleksempel:CJ2KB10-30SZ-M9BW-B

   2. Bestillingseksempel

    CJ2KB10-30SZ-M9BW

     -- Ikke-roterende minisylinder, basismontering, boring 10, slag 30, enkeltvirkende fjærretur, innebygd magnetring, utstyrt med M9BW magnetbryter.

Kjernestruktur og ytelsesfordeler

   1. Sekskantet stempelstang mekanisk antirotasjon (Core Advantage)

     -- Stempelstang med sekskantet tverrsnitt tilpasset fremre styrebøssing for å begrense omkretsrotasjon.

     -- Anti-rotasjonsnøyaktighet: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Løs avbøyningsproblemer forårsaket av fri vridning av vanlig rund stempelstang under frem- og tilbakegående bevegelse.

   2. 304 rustfritt stål fat, kompakt slank kontur

     -- Rustmotstand og fuktsikker ytelse; sylindrisk struktur sparer installasjonsplass inne i kompakte utstyrsskap.

   3. Flere driftsmoduser tilgjengelig

     -- Dobbeltvirkende: Lufttilførsel på begge sider, stabil skyvekraft, foretrukket for kontinuerlig masseproduksjon

     -- S Fjærretur: Forleng når den er tilkoblet, trekk automatisk tilbake etter strømbrudd

     -- T Fjærforlengelse: Trekk tilbake når den er tilkoblet, automatisk forlengelse etter strømtap for å oppfylle kravene til sikkerhetstilbakestilling

   4. Diversifiserte monteringsmuligheter

     -- Grunntype, fotfeste L, flens F, dobbel gaffel D. Støtter vertikal, horisontal og omvendt montering.

   5. Oljefri drift

     -- Forbelagt langvarig fett på innsiden, kompatibel med tørr oljefri trykkluft for stabil langtidsdrift.

   6. Valgfri magnetisk posisjonsdeteksjon

     -- Z-versjon utstyrt med innebygd magnet, samarbeid med M9BW-bryter for å sende forlengelse/trekk inn-sted-signal til PLS for automatisk sperrekontroll.

   7. Standard gummipute

     -- Innebygde gummiputer i begge ender for å absorbere stempelstøt og redusere driftsstøy.

Standard tekniske spesifikasjoner

   1. Teoretisk utgangskraft @0,5 MPa (N)

Sammenligning av utvalg: CJ2K Ikke-roterende VS Standard CJ2 rundstang

    1. ✅ Foretrekker CJ2K under disse arbeidsforholdene

     -- Flatjigger, girgafler eller posisjoneringsstifter montert på stangenden, lastavbøyning er forbudt;

     -- Små indekseringsverktøy som skyver arbeidsstykker inn i styresporene;

     -- Lineær mating av kamera- og inspeksjonsarmaturer som krever konstant vinkel;

     -- Flate klemmer koblet til stempelstangen, torsjon vil forårsake fastklemming av materialet eller posisjoneringsfeil.

   2. ❌ Standard CJ2 akseptable scenarier

     -- Enkel utstøting, skyving av runde arbeidsstykker, ingen vinkelbegrensning på belastning, kostnadsprioritet.

3-trinns valgveiledning

   1. Bekreft antivridningskravet

     -- Flat/firkantet armatur med posisjoneringsspor → Må velge CJ2K ikke-roterende versjon.

   2. Velg driftsmodus

     -- Kontinuerlig frem- og tilbakegående og maksimal skyvekraft → Dobbeltvirkende (uten S/T-suffiks)

     -- Forleng med luft, trekk automatisk inn etter avstengning → S fjærretur

     -- Trekk tilbake med luft, automatisk utløsing etter avstengning → T fjær forlenges

   3. Konfigurer sensor og montering

     -- PLS posisjons tilbakemelding kreves: Legg til suffiks Z (innebygd magnet) + M9BW magnetisk bryter

     -- Monteringsvalg: Flens F for montering av endeflaten; Fot L for siderammemontering; Dobbel gaffel D for hengslet svingbevegelse

Typiske applikasjonsscenarier

     -- 3C-automatisering: PCB flat jigskyving, kontaktplassering i spor

     -- Optisk inspeksjonsutstyr: Kamera lineær mating med fast deteksjonsvinkel

     -- Små verktøy og inventar: Utstøting av flatt arbeidsstykke, materialmating i styrespor

     -- Emballasjemaskineri: Plassering av flat kartong, skyving av liten etikett

     -- Laboratorieautomatisering og fuktige verksteder (anti-rust fat i rustfritt stål)

Standard pneumatisk kretsreferanse

   1. Dobbeltvirkende skyvekrets

     -- AFC luftfilterregulator smøreapparat → 4V210-06 5/2 magnetventil → PU4-rør → CJ2KB16-60Z-M9BW

   2. Enkeltvirkende fjærtilbakestillingskrets

     -- AR trykkregulator → 3V210 3/2 magnetventil → CJ2KB10-30SZ

Forholdsregler for bruk

     -- Unngå overdreven radiell sidebelastning på stempelstangen. Sidekraft akselererer slitasjen på styrebøssingen og reduserer antirotasjonspresisjon.

     -- Installer endelasten koaksialt for å minimere torsjonsmomentet.

     -- Installer AF-luftfilter oppstrøms for å forhindre at støv setter seg fast i føringsenheten.

     -- Unngå langvarig høyhastighetsdrift under fullt 0,7 MPa trykk; gjøre full bruk av gummipute.

     -- Fluorgummitetningsversjon kan tilpasses for sterke syre- og alkalikorrosive miljøer.

Sammendrag av én setning

     SOLH CJ2K rustfritt stål ikke-roterende sekskantet stang minisylinder gir presis anti-vri lineær bevegelse, tilgjengelig i dobbelt-/enkeltvirkende varianter med flere monteringsstiler, kompatibel med M9BW magnetiske brytere, perfekt aktuator for 3C-testing, optisk inspeksjon og presisjons jiggular posisjoneringsstasjoner der det er forbudt.
