CDJ2-serien minisylinder i rustfritt stål (dobbelt-/enkeltvirkende)

Merke: SOLH by Richge Technology

Produktoversikt

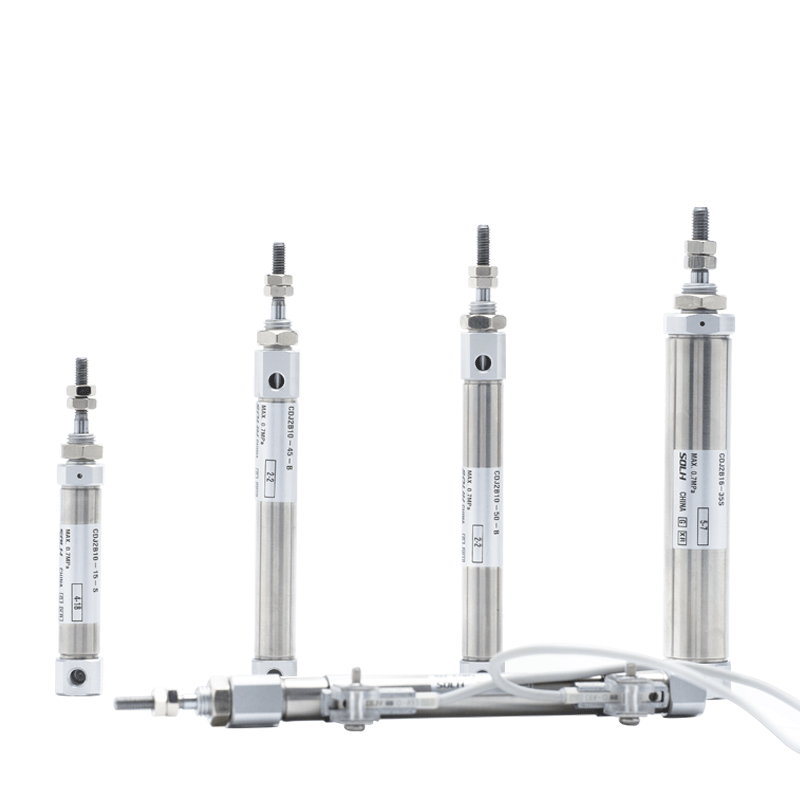

     SOLH CDJ2-serien er en magnetisk ringutstyrt minisylinder i rustfritt stål, fullt utskiftbar med SMC CJ2-serien. Borestørrelser: φ6 / 10 / 16mm. Fremragende egenskaper: ultrakompakt kontur, lett konstruksjon, korrosjonsbestandighet og stabil høyhastighets høyfrekvent drift. Mye brukt i elektronikk, medisinsk, matforedling og presisjonsautomatisering av begrensede romstasjoner; mainstream miniatyr lineær aktuator.

Kjernestruktur og designfunksjoner

   1. Standardspesifikasjon: Matcher SMC minisylinder dimensjonsstandard (ikke ISO-standard), universelle monteringsdimensjoner i industrien.

   2. Materiale: 304 rustfritt stål fat & stempelstang, rustsikker og korrosjonsbestandig, egnet for fuktige, svake syrer, svake alkalier og rene produksjonsmiljøer.

   3. Struktur: Rett rund løp, krympede endestykker, trekkstangfri design, ultra lite volum. CDJ2-16×100 kun ca. 120 g.

   4. Driftsvarianter

      -- CDJ2B Dobbeltvirkende: Lufttilførsel i begge ender, universell standardmodell

      -- CDJ2E Single Acting: Spring tilbake; CDJ2ET: Fjærforlengelse

     -- CDJ2KB Ikke-roterende: Sekskantet stempelstang for anti-vri og presis posisjonering

   5. Pute: Standard gummipute; luftpute (suffiks Z) valgfritt for høyhastighetsapplikasjoner for å redusere støt og støy.

   6. Tetning: Lavfriksjonstetning med oljereservoarspor. Lavt starttrykk (0,06 MPa), oljefri drift, levetid ≥5 millioner sykluser.

   7. Posisjonsdeteksjon: Innebygd magnetisk ring, kompatibel med M9B / A93 / Z73 serie magnetiske brytere for stempelposisjonsovervåking.

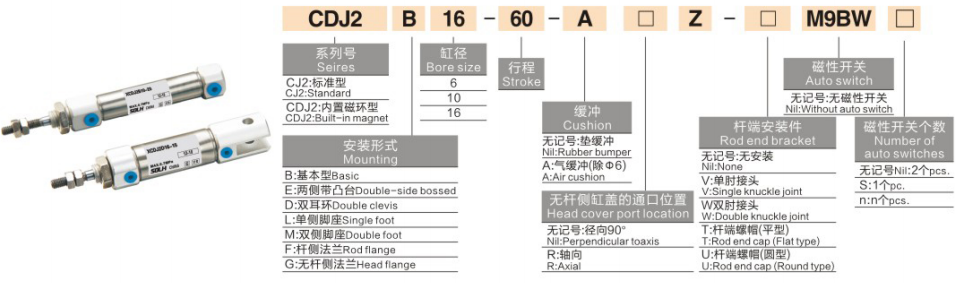

Komplett modellkodingsregel

   1. Modelleksempel: CDJ2B16-50Z-B

   2. Standard ordrereferanseeksempler

     -- CDJ2B10-30-B: Bore10, stroke30, dobbeltvirkende, gummipute, utstyrt med magnet

     -- CDJ2E6-15-B: Bore6, slag15, enkeltvirkende fjærretur

     -- CDJ2KB16-50-B: Bore16, stroke50, ikke-roterende sekskantet stempelstang

Universal Core tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft @0,5 MPa (enkeltstang, enhet:N)

   1. Dobbeltvirkende CDJ2B

   2. Enkeltvirkende CDJ2E (Spring Return @0,5 MPa)

Monteringsskjemaer og avledede modeller

   1. Monteringstilbehør

     -- B Grunnleggende type: Direkte installasjon via endelokkgjenger (mest brukt)

     -- F Flens: Stang-side / hode-side flensfeste

     -- L Fotbrakett: Enkel fotfeste

     -- D Dobbel gaffel: Dobbel gaffel bak (φ10/16)

     -- E Boss-feste: Monteringsbosser i flere retninger på endestykker

   2. Hovedderivatserie

     -- CDJ2B: Standard dobbeltvirkende

     -- CDJ2E: Enkeltvirkende, fjærtrekk (automatisk tilbaketrekking etter luftkutt)

     -- CDJ2ET: Enkeltvirkende, fjærforlengelse (automatisk forlengelse etter luftkutt)

     -- CDJ2KB: Ikke-roterende sekskantet stempelstang

     -- CDJ2RB: Slank versjon med direkte montering uten monteringsbosser

3-trinns hurtigvalgsveiledning

   1. Borevalg: Beregn nødvendig skyvekraft/last, reserve ≥50 % sikkerhetsmargin; velg mindre boring for høyere syklisk hastighet.

   2. Slagbekreftelse: Legg til ekstra 10~20 mm margin på effektiv reise; Maks slaglengde: dobbeltvirkende 200 mm, enkeltvirkende 100 mm.

   3. Konfigurasjonstilpasning

     -- Handlingstype: Dobbeltvirkende → B; enkeltvirkende fjærtrekk → E; anti-vri posisjonering → KB

     -- Pute: Høyhastighetsdrift velg Z luftpute

     -- Posisjonstilbakemelding: Velg magnetutstyrt modell, match M9B/A93 magnetiske brytere

Sammendrag av én setning

     SOLH CDJ2 penn-type minisylinder i rustfritt stål kan byttes ut med SMC CJ2, tilgjengelig i dobbeltvirkende, enkeltvirkende og ikke-roterende sekskantede stangvarianter, gummi/luftpute valgfritt, korrosjonsbestandig oljefri design, ideell kompakt høyfrekvent miniatyr lineær aktuator for elektronikk, medisinsk og matautomatisert utstyr.
