CM3-serien kort minisylinder i rustfritt stål | Ny generasjon ultrakompakt pneumatisk sylinder

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefunksjoner

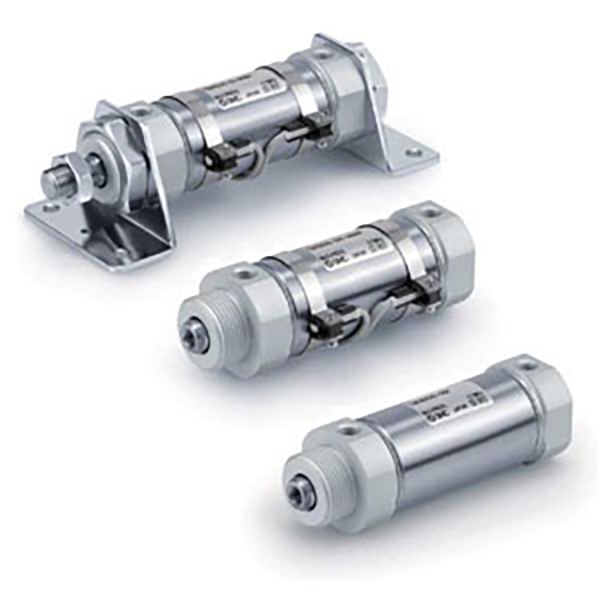

     SOLH CM3/CDM3-serien er en ny generasjons minisylinder i rustfritt stål av kort type som er optimert som en oppgradert erstatning for den tradisjonelle CM2-serien. Den dekker borestørrelser fra φ20 til φ40, med en maksimal totallengdereduksjon på 29 mm og 21 % lettere vekt sammenlignet med CM2. Med ultrakompakt kropp, full 304 rustfritt stålkonstruksjon, oljefri drift og 4-veis rørdesign, tilpasser den seg perfekt til plassbegrenset, fuktig, svak syre og alkali og rene arbeidsforhold. Mye brukt i næringsmiddel-, medisin-, elektronikk- og emballasjeindustrien for lineære bevegelsesoppgaver med middels belastning.

  1.1 Standard og premium materialkonstruksjon

     Fullt kompatibel med JIS B 8356 utskiftbare standarder. Hele sylinderrøret, stempelstangen og endedekslene bruker høykvalitets 304 rustfritt stål, og gir utmerket rustsikker og korrosjonsbestandig ytelse. Den opererer stabilt i fuktige miljøer, svake syre/svake alkaliske arbeidsforhold og rene produksjonsverksteder med sterk miljøtilpasningsevne.

  1.2 Integrert ultrakompakt struktur

     Ved å bruke endedekselets gjengelåsing og integrert sylinderrørstruktur, er den totale størrelsen betraktelig minimert. Den innovative 4-veis rørdesignen (90° intervall) gir ultrahøy monteringsfrihet, løser installasjonsdilemmaet med smal utstyrsplass og realiserer fleksibel utforming av automatiserte stasjoner.

  1.3 Diversifiserte bevegelsestyper for full scenariedekning

     • Dobbeltvirkende (CM3B) : Dual-end luftinntak frem- og tilbakegående bevegelse, den mest universelle typen for standard automatisert lineær kjøring.

     • Enkeltvirkende (CM3S/T) : S = Fjærretur, T = Fjærforlengelse; automatisk tilbakestilling etter slått av for sikkerhetsprioriterte scenarier.

     • Dobbel stang (CM3W) : Dual-ende stangutgang, synkron stabil bevegelse og doblet effektiv slag for spesielle koblingsmekanismer.

     • Ikke-roterende stang (CM3K) : Sekskantet anti-torsjonsstempelstang, null rotasjon under drift for høy presisjons posisjoneringskrav.

  1.4 High-End-tetning og lang levetid

     Utstyrt med lavfriksjon toveis tetningsring og innebygd oljelagringsspor, har sylinderen ultralavt starttrykk og stabil drift. Standard oljefri smøredesign oppfyller rene industristandarder. Den optimaliserte slitebestandige strukturen sikrer en levetid på mer enn 8 millioner sykluser, noe som reduserer vedlikeholdsfrekvensen for utstyr betraktelig.

  1.5 Fleksibel buffer- og induksjonskonfigurasjon

     Standard gummibuffer for grunnleggende støtdemping og støyreduksjon; valgfri luftbuffer av A-type for hyppig drift med høy hastighet for å eliminere sluttstøt. CDM3-modellen leveres med innebygd magnetisk ring, kompatibel med magnetiske brytere i M9B/A93/Z73-serien for tilbakemelding av posisjonssignal i sanntid og PLS automatisk koblingskontroll; CM3 ikke-magnetisk versjon for enkel syklisk bevegelse.

2. Fullfør modellnavneregler og ordreeksempler

  1. Typisk modellstruktur: CDM3B25-100Z

 2. Eksempler på standardbestilling

     • Magnetisk dobbeltvirkende modell: CDM3B32-50Z (φ32 boring, 50 mm slaglengde, innebygd magnetisk ring, dobbeltvirkende)

     • Enkeltvirkende vårreturmodell: CDM3S20-25Z (φ20 boring, 25 mm slag, tilbakestilling av fjær)

     • Ikke-roterende presisjonsmodell: CDM3K40-100Z (φ40 boring, 100 mm slaglengde, sekskantet anti-torsjonsstang)

3. Kjerne tekniske parametere (standardtype)

4. 0,5 MPa teoretiske skyvekraft- og spenningsdata

 4.1 Dobbeltvirkende (CM3B) skyve- og spenningstabell

  4.2 Enkeltvirkende (CM3S Spring Return) ytelsestabell

5. Monteringstyper og avledede modeller

  5.1 Diversifiserte monteringsmetoder

     • B Grunnleggende type: Direkte montering via endedekselgjenger, den mest universelle og kostnadseffektive monteringsmetoden.

     • L fotfeste: Festes med aksial fotbrakett for stabil horisontal installasjon.

     • F/G Flensfeste: Stangside / stangfri sideflensinstallasjon for vertikal fast posisjonering.

     • C/D Gaffelfeste: Enkel gaffel / dobbel gaffelkobling for svinge- og koblingsscenarier.

     • E Trunion Mount: Stangløs sidetappstruktur for fleksibel svingbevegelse.

  5.2 Kjernederivatserie

     • CDM3B: Magnetisk dobbeltvirkende type (standard mainstream-modell)

     • CDM3S/T: Magnetisk enkeltvirkende type (fjærretur / fjærforlengelse)

     • CDM3W: Magnetisk dobbel stang dobbeltvirkende type

     • CDM3K: Magnetisk ikke-roterende sekskantet stang type

     • CDM3R: Direkte ultratynn monteringstype for ekstreme plassbegrensede stasjoner

6. Sammenligning av CM3 vs CM2 utvalg

7. 3-trinns hurtigvalgveiledning

     1. Borevalg: Bekreft borestørrelse i henhold til faktisk lastvekt, reserver ikke mindre enn 50 % sikkerhetsmargin. Prioriter CM3-serien for middels skyvekraft, rene og korrosjonsbestandige arbeidsforhold.

     2. Slagvalg: Faktisk arbeidsslag pluss 10~20 mm sikkerhetsmargin. Følg standard slagregler: dobbeltvirkende ≤300 mm, enkeltvirkende ≤100 mm.

     3. Funksjonell konfigurasjon: Velg B for konvensjonell dobbeltvirkende frem- og tilbakegående bevegelse; S for enkeltvirkende sikkerhetsscenarier for tilbakestilling av fjær; K for høypresisjons anti-torsjonsposisjoneringskrav.

Sammendrag av én setning

     Den nye generasjonen SOLH CM3 minisylinder i rustfritt stål har ultrakompakt, lett kropp, 304 full rustfri korrosjonsmotstand, oljefri lang levetid og varierte monteringsmetoder, og gir høy stabilitet og plassbesparende lineære bevegelsesløsninger med middels trykk for mat, medisinsk, elektronisk og emballasje rent automasjonsutstyr.
