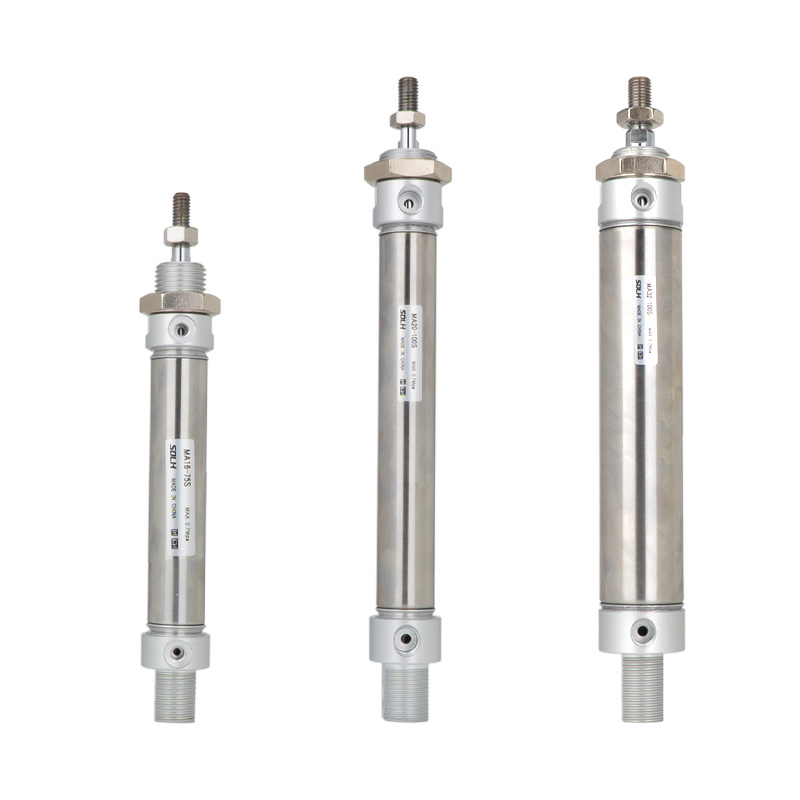

MA-serien minisylinder i rustfritt stål (økonomisk generell type)

Merke: SOLH by Richge Technology

Produktoversikt

     SOLH MA-serien økonomisk minisylinder i rustfritt stål, borestørrelse φ16/20/25/32/40/50/63mm. Utskiftbar med SMC CM2/CM3-serien. Høy kostnadsytelse, moden struktur, universelle monteringsdimensjoner og korrosjonsbestandighet. Mye brukt i lett industri, elektronikk, emballasje, mat og lite automatiseringsutstyr for lett og middels belastning, budsjettsensitive, rene eller fuktige arbeidsforhold.

Kjernestruktur og designfunksjoner

   1. Standard: Enterprise intern standard, svært utskiftbar med SMC CM2/CM3.

   2. Materiale: 304 rustfritt stål fat & stempelstang, endestykker av aluminiumslegering, rustsikre for fuktig, svak syre, svak alkali og rent miljø.

   3. Struktur: Rullkrympet endelokk og tønneforbindelse, stabil struktur og konkurransedyktige kostnader, rett sylindrisk form for enkelt vedlikehold.

   4. Driftsvarianter

     -- MA Dobbeltvirkende: Lufttilførsel i begge ender, vanligste standardmodell

     -- MSA enkeltvirkende fjærforlengelse: Forlenges automatisk når luften kuttes

     -- MTA enkeltvirkende fjærretur: Trekk tilbake automatisk når luften kuttes

     -- MAD Double Rod: Stang forlenget på begge sider, synkron bevegelse, doblet effektivt slag

     -- MAJ Justerbar Stroke: Dobbeltvirkende med finslagsjustering for presis posisjonering

   5. Pute: Standard gummi antikollisjonspute; MAC valgfri justerbar luftpute for å redusere støt og støy under høyhastighetsbevegelser.

   6. Forsegling: Spesiell toveis tetning med oljelagringsspor, lavt oppstartstrykk, oljefri drift, levetid ≥5 millioner sykluser.

   7. Posisjonsdeteksjon: Alle modeller innebygd magnetisk ring (suffiks S), kompatibel med AirTAC CS1-G eller SMC M9B magnetiske brytere for tilbakemelding av stempelposisjon.

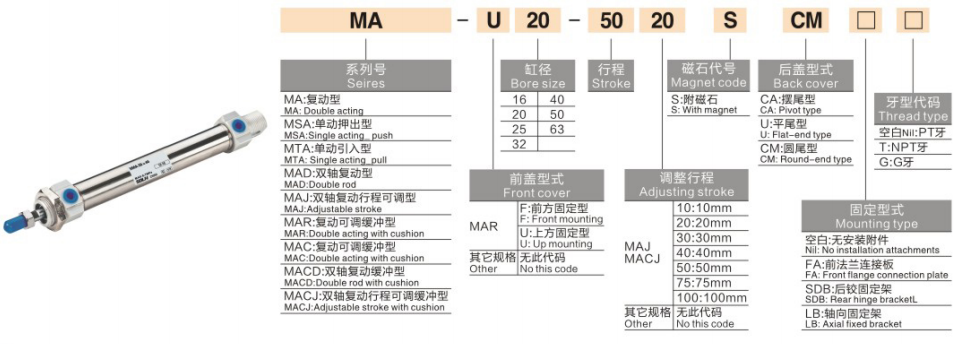

Komplett modellkodingsregel

   1. Modelleksempel:MA25-100S-CM-FA

Standard ordrereferanseeksempler

     -- MA32-75S-CM: Bore32, stroke75, dobbeltvirkende, sylindrisk hale, innebygd magnet

     -- MTA20-50S-U: Bore20, stroke50, enkeltvirkende fjærretur, flat hale

     -- MAJ40-100S-CA: Bore40, stroke100, justerbar slag, gaffelhale

Universelle tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft @0,5 MPa (enkeltstang, enhet:N)

   1. Dobbeltvirkende MA

   2. Enkeltvirkende MTA (Spring Return @0,5 MPa)

Monteringsskjemaer og avledede modeller

   1. Bakre bakre og monteringsalternativer

     -- CM sylindrisk hale: Standard rett montering (mest populær)

     -- CA Clevis hale: Bakhengslet for svingmekanisme

     -- U Flat hale: Plan installasjon for begrenset aksial plass

     -- FA/FB Flens: Front/bakre flensplatefeste

     -- LB fotfeste: aksial brakettmontering på siden

     -- SDB dobbel gaffel: Hengslet tilkobling for svingbevegelse

   2. Hovedderiverte versjoner

     -- MA: Standard dobbeltvirkende med innebygd magnet

     -- MSA/MTA: Enkeltvirkende fjærforlengelse/fjærretur

     -- MAD: Dobbelt stang dobbeltvirkende

     -- MAJ: Justerbart slag dobbeltvirkende

     -- MAC: Dobbeltvirkende med justerbar luftpute

3-trinns hurtigvalgsveiledning

   1. Borevalg: Beregn nødvendig skyvekraft og horisontal belastning, reserver ≥50 % sikkerhetsmargin; velg MA fortrinnsvis for lett og middels belastning og kostnadssensitive prosjekter.

   2. Slagbekreftelse: Legg til ekstra 10~20mm reisemargin; Maks slaglengde: dobbeltvirkende ≤500 mm, enkeltvirkende ≤100 mm.

   3. Konfigurasjonsmatching

     -- Drift: Dobbeltvirkende → MA; enkeltvirkende fjærretur → MTA; presis slaginnstilling → MAJ

     -- Pute: Velg MAC justerbar luftpute når du kjører hastighet ＞500 mm/s

     -- Posisjonstilbakemelding: Alle modeller utstyrt med innebygd magnet, matcher CS1-G / M9B magnetiske brytere

Sammendrag av én setning

     SOLH MA økonomisk minisylinder i rustfritt stål kan byttes ut med SMC CM2/CM3-serien, gir rikelig med varianter og flere monteringsvalg, kostnadseffektiv lineær aktuator for automatisering av lett og middels last, emballasje, mat og elektroniske produksjonslinjer.
