CM2 / CDM2-serien minisylinder i rustfritt stål (dobbelt-/enkeltvirkende)

Merke: SOLH by Richge Technology

Produktoversikt

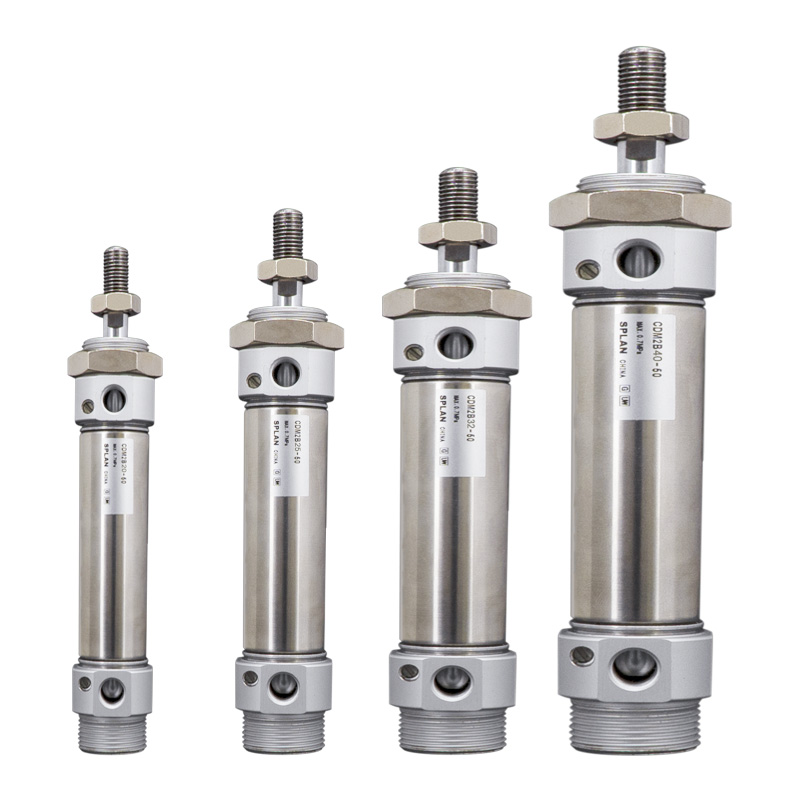

     SOLH CM2 / CDM2 er JIS B 8356 standard runde sylindre i rustfritt stål, borestørrelse φ20/25/32/40mm. Ytelse plassert mellom mikro mini sylindere og standard sylindere. Kjernefordeler: korrosjonsbestandighet, lang levetid, varierte monteringsmuligheter, kompakt medium skyvekraft. Mye brukt for mat, farmasøytisk, elektronikk, emballasje og rene automasjonsstasjoner med middels last.

Kjernestruktur og designfunksjoner

   1. Standard: Samsvarer med JIS B 8356, rund kropp med universelle monteringsmål.

   2. Materiale: 304 rustfritt stålrør, stempelstang og endestykker, rustfast, motstandsdyktig mot fuktige, svake syrer, svake alkalier og rene miljøer.

   3. Struktur: Endestykker låst med gjenger, rett rund kontur, høy mekanisk styrke og enkelt vedlikehold.

   4. Driftsvarianter

     -- CM2B Dobbeltvirkende: Lufttilførsel i begge ender, mest populære standardmodell

     -- CM2S / CM2T Enkeltvirkende: S=Vårretur; T=Fjærforlengelse, automatisk tilbakestilling etter luftavbrudd

     -- CM2W Double Rod: Stang forlenget på begge sider, synkron bevegelse, effektiv vandring doblet

     -- CM2K ikke-roterende stang: Sekskantet stempelstang, anti-vri for presis posisjonering

   5. Pute: Standard gummipute; luftpute (suffiks A) valgfritt for å redusere støtstøy under høy hastighet.

   6. Tetning: Toveis lavfriksjonstetning med oljereservoarspor. Lavt starttrykk, oljefri drift, levetid ≥8 millioner sykluser.

   7. Posisjonsdeteksjon: CDM2-versjon utstyrt med innebygd magnetisk ring, kompatibel med M9B/A93/Z73 magnetiske brytere for tilbakemelding av stempelposisjon.

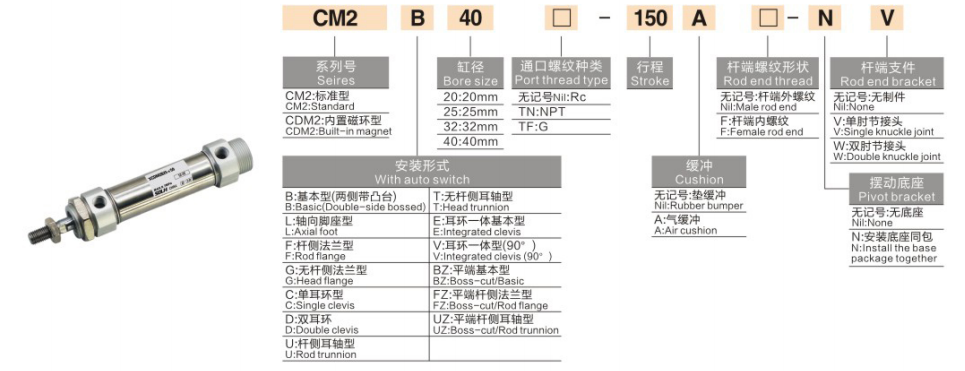

Komplett modellkodingsregel

   1. Modelleksempel: CDM2B20-100A-B

   2. Standard ordrereferanseeksempler

     -- CDM2B25-50-B：Bore25, stroke50, dobbeltvirkende, innebygd magnet, gummipute

     -- CDM2S32-75-B：Bore32, stroke75, enkeltvirkende fjærretur

     -- CDM2K40-100-B: Bore40, stroke100, ikke-roterende sekskantet stempelstang

Universal Core tekniske spesifikasjoner

Teoretisk skyvekraft og trekkkraft @0,5 MPa (enkeltstang, enhet:N)

   1. Dobbeltvirkende CM2B

   2. Enkeltvirkende CM2S (Spring Return @0,5 MPa)

Monteringsskjemaer og avledede modeller

   1. Monteringsalternativer

     -- B Basic Type: Direkte installasjon via endelokkgjenger (mest vanlig)

     -- L fotfeste: aksial fotbrakettfeste

     -- F/G Flens: Stangsideflens/hodesideflens

     -- C/D gaffel: Enkelt/dobbelt gaffel

     -- E Trunnion: Head-side trunnion for svingende bevegelse

   3. Hovedderivatserie

     -- CDM2B: Standard dobbeltvirkende med innebygd magnet

     -- CDM2S/T: Enkeltvirkende fjærretur/fjærforlengelse

     -- CDM2W: Dobbelt stang dobbeltvirkende

     -- CDM2K: Ikke-roterende sekskantet stempelstang

     -- CDM2R: Slank versjon med direkte montering for begrenset aksial plass

3-trinns hurtigvalgsveiledning

   1. Borevalg: Beregn nødvendig skyvekraft og horisontal belastning, reserver ≥50 % sikkerhetsmargin; velg CM2 fortrinnsvis for applikasjoner med middels belastning.

   2. Slagbekreftelse: Legg til 10~20mm ekstra reisemargin; Maks slaglengde: dobbeltvirkende ≤300 mm, enkeltvirkende ≤100 mm.

   3. Konfigurasjonstilpasning

     -- Drift: Dobbeltvirkende → B; enkeltvirkende fjærretur → S; antivridningskrav → K

     -- Pute: Legg til suffiks A (luftpute) for høyhastighets frem- og tilbakegående bevegelse

     -- Posisjonstilbakemelding: Velg CDM2-magnetutstyrt modell, match M9B/A93 magnetiske brytere

Sammendrag av én setning

     SOLH CM2/CDM2 JIS standard rund pneumatisk sylinder i rustfritt stål er fullt utskiftbar med importert CM2-serie, tilgjengelig i dobbeltvirkende, enkeltvirkende, dobbel stang og ikke-roterende stangvarianter, flere monteringsalternativer, ideell medium-thrust lineær aktuator for mat, medisinsk, elektronikk og emballasje rent automatiseringsutstyr.
