Pneumatiske komponenter-serien

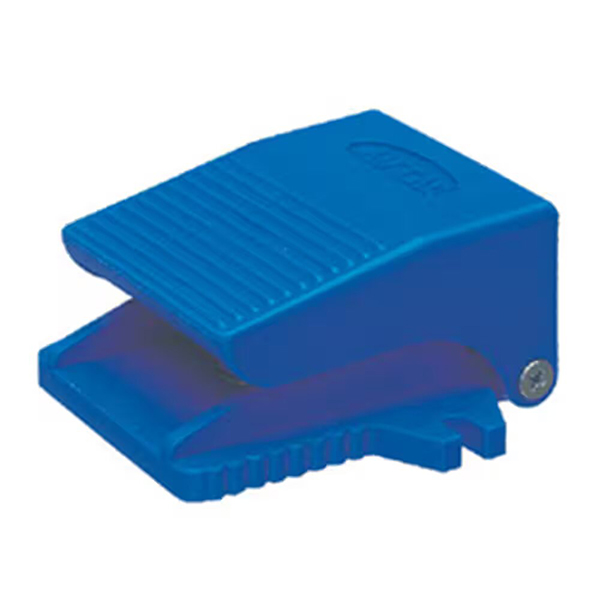

SOLH 3F pneumatiske fotpedalventiler, bestående av kraftig støpt aluminium 3F og lette plast 3FM versjoner for direkte erstatning av AirTAC-motstykker. Støttet av egenutviklet presisjonsforseglingsteknologi og automatisert masseproduksjon, holdes tilstrekkelige spotlager med store årlige forsendelser. Utstyrt med selvtilbakestillings- og låsemoduser og IP54-beskyttelse, tjener de festeklemming, enkeltvirkende sylindre og vakuumbryting, stabilt levert til maskinerings- og automasjonskunder, slitesterk for høyfrekvent verksteddrift under smørefri trykkluft.

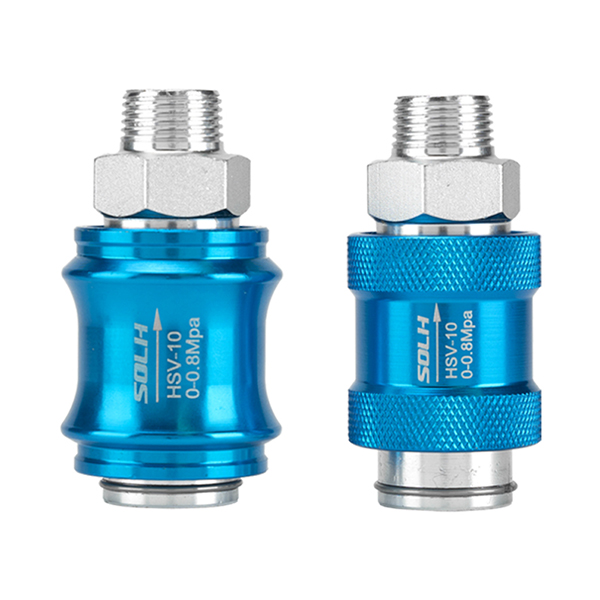

SOLH HSV-seriens 3/2-veis håndglide pneumatiske ventiler har en integrert inline-hylse push-pull integrert struktur, helt i samsvar med dimensjonsspesifikasjonene til mainstream AirTAC HSV-serien og kan byttes ut med tilsvarende innenlandske motparter. Designet uten returfjærer og utstyrt med mekanisk selvlåsende posisjonering, bytter denne ventilen luftstrømmen ved å skyve og trekke aksialt: skyve hylsen fremover kobler P-innløpsporten og A-arbeidsporten for normal lufttilførsel; Å trekke bakover kobler fra luftinntaket og kobler automatisk port A med den innebygde R-eksosporten for raskt å ventilere gjenværende trykk inne i bakre rørledninger og aktuatorer. Den fungerer som en dedikert sikkerhetsavstengningsbryter for pneumatiske grenrørledninger og viktig trykkavlastningsventil for vedlikeholdsarbeid av utstyr. Tre standardporter er konfigurert: P for hovedinntak for trykkluft, A for utgang til nedstrøms pneumatiske komponenter, og en innebygd innebygd R-eksosport skjult inne i ventilhuset. Et vell av spesifikasjoner som dekker G1/8 opp til G1-trådstørrelser leveres, parret med tre gjengeoppsettalternativer (SF enkel innvendig og enkel yttergjenger, SS doble ytre gjenger, FF doble indre gjenger); PT konisk gjenger, G parallell gjenger og NPT gjenger kan velges for å passe globale rørstandarder. Konstruert med hard-anodisert aluminiumslegering ventilhus, rustfrie rustspoler og høyytelses NBR nitrilgummi tetningsringer, støtter ventilen smørefri drift under filtrert trykkluft innenfor 0~1,0 MPa nominelt arbeidstrykk og tåler testtrykk opp til 1,5 MPa. Den operative push-pull-kraften er kontrollert til 18~25 N for jevn drift, og den mekaniske låsestrukturen opprettholder den innstilte posisjonen fast uten drift eller luftlekkasje forårsaket av utilsiktet berøring. Forskjellig fra 4HV roterende håndventiler som brukes til forover/bakoverkobling av dobbeltvirkende sylindre, er HSV-serien konstruert eksklusivt for rørledning av/på og trykkavlastning. Den kan installeres direkte i serie i luftrørledninger uten ekstra monteringsbaser for å spare installasjonsplass. Utbredt for isolering av lufttilførsel før utstyrsoverhaling, sikkerhetsavskjæring av hovedluftkretser for automasjonsverktøy, vakuumrørledningsbytte og grenkretsuavhengig luftkildekontroll, eliminerer den effektivt skjulte farer forårsaket av resttrykk under vedlikehold og garanterer driftssikkerhet på stedet.

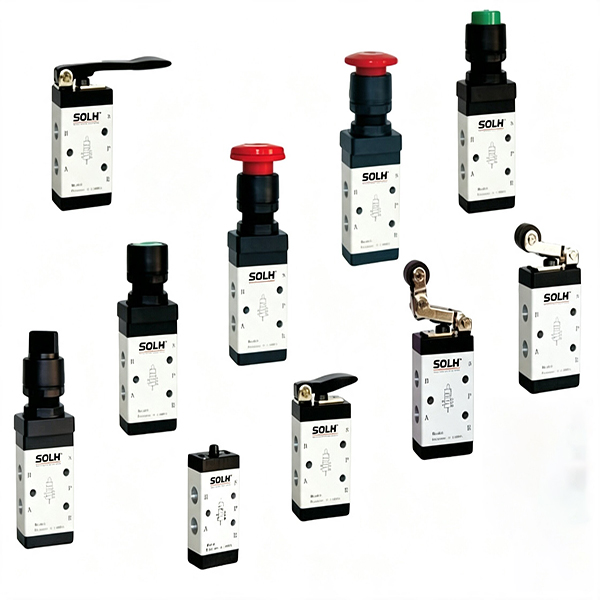

SOLH M5-serien 5/2-veis mekaniske retningsventiler med fjærretur tar i bruk enhetlige M5×0,8 fingjengegrensesnitt over hele produktutvalget. Disse spiralfrie pneumatiske ventilene bytter luftkanaler utelukkende basert på ekstern mekanisk aktiveringskraft og tilbakestilles automatisk av innebygde fjærer når den ytre kraften er fjernet. De fungerer som kjernekomponenter for pneumatisk signalutløser i miniatyr som er utbredt for sylinderslaggrenseposisjonering, tilbakemeldingssignaloverføring i posisjon og lokal manuell pneumatisk innkobling av automatisert utstyr. Den komplette serien dekker to hovedkategorier: mekanisk aktiverte typer (stempel, rullespak, ensrettet rulle) og manuelt betjente typer (trykknapp, vippespak, nødknapp for sopp, roterende låseknapp), fullt dimensjonalt utskiftbare med mekaniske ventiler i mainstream AirTAC M5-serien for direkte drop-in erstatning. Standard oppsett med fem porter består av P hovedluftinntak, A/B arbeidsporter koblet til miniatyr dobbeltvirkende sylindre, og to separate sideeksosporter R1/R2 reservert for installasjon av miniatyrlyddemper for å redusere eksosstøy og blokkere eksternt støvinntrenging. En balansert glidende spolestruktur er tatt i bruk, som er immun mot lufttilførselsmottrykksinterferens; kun lett ekstern kraft kreves for å fullføre stabil ventilbytte med ultrasensitiv respons. Flere aktiveringshoder er valgfrie for å passe til forskjellige arbeidsforhold: M5B rett stempel for stiv kontaktposisjonsdeteksjon, M5R universal rullespak utløst av kam og ledeplater, enveis rulle M5L for enveis grense mot feilbetjening, og forskjellige manuelle knapp- og vippestiler for manuell joggekontroll og nødavskjæring på stedet. Konstruert med hard anodisert aluminium ventilhus og slitebestandige NBR nitrilgummitetninger, støtter ventilene smørefri drift under filtrert trykkluft innenfor 0,05~0,8 MPa, med en levetid på over 10 millioner byttesykluser. Tilpassede multistasjonsmanifoldbaser (M5M-serien) er tilgjengelig for sentralisert luftmating og modulær integrert installasjon, sammen med matchende adaptere, mikrolyddempere og hurtigkoblinger. Denne 5-ports M5-serien skiller seg fra 3/2-veis S3 pilotventiler, og kan direkte drive små dobbeltvirkende sylindre eller gi ut pilotsignaler for å aktivere hovedmagnetventiler. Typiske scenarier inkluderer deteksjon av monteringsfeste på plass, automatisk reversering av sylindervandring, manuell feilsøking på stedet og utløsing av pneumatisk logikksignal for små automatiseringer.

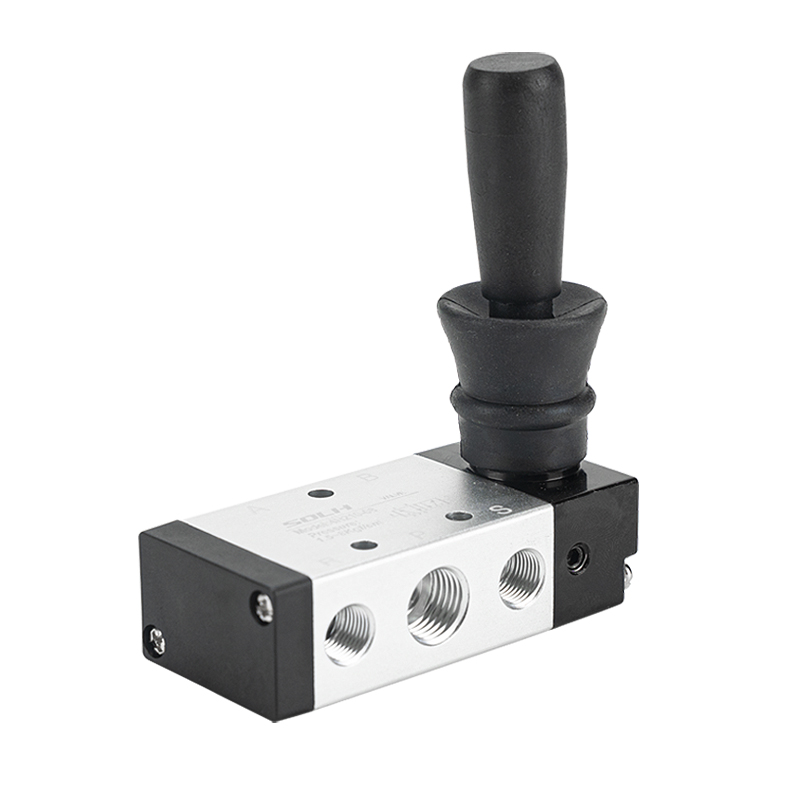

SOLH 4H-seriens håndspaks retningskontrollventiler er utviklet i samsvar med vanlige industrielle standarder, og dekker 5/2-posisjon og 5/3-posisjon konfigurasjoner. Disse manuelle ventilene av spoletypen drives utelukkende ved manuell spakmanipulasjon uten elektromagnetiske spoler eller pneumatiske pilotsignaler, og er mye brukt for idriftsettelse av utstyr på stedet, nødsikkerhetsavstengning og inching-kontroll av dobbeltvirkende sylindre. Konstruert med høyfaste aluminiumslegeringshus og presisjonsspoleenheter, to posisjoneringsstrukturer er valgfrie: automatisk fjærretur og mekanisk låsing av stålkuler. Det avgjørende er at monteringsdimensjonene er helt konsistente med 4V magnetventiler og 4A luftdrevne ventiler, noe som muliggjør direkte utveksling og fleksibel veksling mellom elektriske, pneumatiske og manuelle kontrollmoduser i standard pneumatiske systemer. Oppsettet med fem porter samsvarer med internasjonale generelle spesifikasjoner: P fungerer som hovedinntaket for trykklufttilførsel; Portene A og B kobles til to hulrom av dobbeltvirkende sylindre for å styre forlengelses- og tilbaketrekningsbevegelser; R og S er eksosporter som er kompatible med standard lyddempere for å redusere eksosstøy. For 5/2-posisjonsmodeller går fjærtilbakestilte varianter automatisk tilbake når spaken slippes for å gi idiotsikker beskyttelse mot utilsiktede kontinuerlige handlinger; selvlåsende versjoner sikrer spoleposisjonen via stålkuleposisjonering og forblir låst til manuell veksling, ideelt for langvarige faste arbeidstilstander. Alle 5/3-posisjonsenheter bruker dobbel stabil ballposisjonering med tre konfigurerbare nøytrale moduser. Lukket senter (type C) forsegler alle porter for å låse sylindre og forhindre fall av vertikalt monterte aktuatorer; Eksossenter (type C) ventiler A/B-porter for trykkavlastning, slik at sylinderen kan flyte fritt under manuell testing; Pressure Center (Type P) leverer trykkluft til begge arbeidsportene for synkron fastspenning og kraftbalanseregulering. Ventilene kjører på filtrert trykkluft innenfor 0,15~0,8 MPa under smørefrie forhold, og fungerer jevnt ved -20℃ til +70℃. Tilgjengelige spesifikasjoner varierer fra 4H200 til 4H400 med flere gjengealternativer. Uten elektriske komponenter har ventilene gnistfri iboende eksplosjonsmotstand, godt egnet for brennbare, støvete og høyrisiko produksjonssteder. De støtter panelmontering og sokkelinstallasjon, ofte brukt for manuell igangkjøring av produksjonslinjen, nødavskjæring av pneumatisk krets, sikkerhetssløyfer og ettermontering av automatiske kontrollventiler.

SOLH 3L-serien 3/2-veis retningskontrollventiler for håndtrekk følger standard industrispesifikasjoner med en standard Normally Closed (NC) struktur utstyrt med automatisk fjærretur. Denne manuelle pneumatiske ventilen, som drives via enkel aksial trykk-trekk-håndtaksbevegelse, krever ingen elektriske deler eller pneumatiske drivsignaler, noe som gjør den til en egensikker manuell koblingskomponent for pneumatiske kretser. Den er bredt utplassert for enkeltvirkende sylinderaktivering, krets av/på-svitsjing, inching-kommisjonering og sikkerhetssperresystemer, spesielt ideell for feltfeilsøking, nødavstenging og eksplosjonsutsatte arbeidsmiljøer. Oppsettet med tre porter samsvarer med universelle industristandarder: P for hovedinntak for trykkluft, A for fungerende utgangsport som forbinder enkeltvirkende sylindre, og R for eksosport som er kompatibel med standard lyddempere for å redusere eksosstøy. Under normal utløst status trykker den innebygde returfjæren presisjonsspolen for å tette P-innløpet; port A kobles til R for trykkavlastning for å opprettholde lukket sikker tilstand. Manuell trekking av håndtaket flytter spolen for å koble til P- og A-portene for lufttilførsel for å drive sylinderbevegelsen. Når den er sluppet, tilbakestiller fjæren øyeblikkelig ventilen, reduserer luftinntaket og tømmer ut resttrykket for å forhindre utilsiktet kontinuerlig drift. Konstruert med robuste aluminiumslegeringshus og presisjonsspoler med lav friksjon, støtter ventilen smørefri drift med stabil tetningsytelse. Fire størrelsesklasser fra kompakt 3L100 opp til kraftig 3L400 dekselgjengespesifikasjoner M5, G1/8, G1/4, G3/8 og G1/2; PT, NPT og G gjengealternativer er tilgjengelige for å tilfredsstille globale installasjonskrav. Ventilen støtter panelmontering og basemontering, og deler identiske installasjonsdimensjoner med de 3A luftdrevne ventilene for sømløs utveksling mellom manuell og pneumatisk kontrollmodus. Uten noen elektriske komponenter, leverer den gnistfri drift som er egnet for brennbare, støvete og fuktige verksteder, vanligvis brukt til manuell fastspenning, kontroll av utkastsylinder, sikkerhetssperre for vedlikehold av utstyr og kombinerte manuelle-pneumatiske logikkkontrollsystemer sammen med 3A pilotventiler.

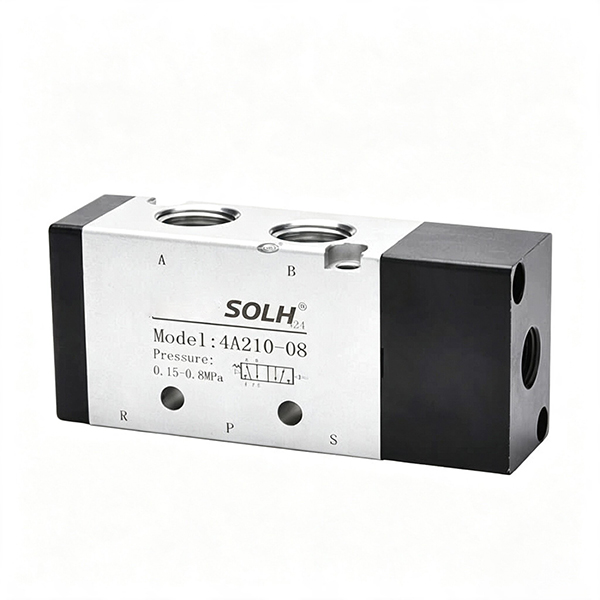

SOLH 4A-serien 5/2-veis og 5/3-veis luftstyrte retningsreguleringsventiler er det fulle pneumatiske motstykket til den klassiske 4V elektromagnetiske magnetventilserien. Drevet utelukkende av eksterne pneumatiske kontrollsignaler uten spoler eller elektriske deler inne, oppnår denne ventilen iboende eksplosjonssikker sikkerhet og fungerer som kjernekontrollenheten for ikke-elektriske pneumatiske sløyfer, eksplosjonsfarlige områder og sikkerhetssperresystemer. Den tar i bruk høypresisjonsspolekonfigurasjon og robuste aluminiumslegeringshus, og deler identiske installasjonsdimensjoner og strømningsegenskaper med 4V-serien for sømløs direkte utskifting og oppgradering mellom elektrisk drevne og fullpneumatiske kontrollskjemaer. Standard utformingen med fem porter følger industriens universelle spesifikasjoner: P for hovedlufttilførselsinntak, A og B som arbeidsporter koblet til to kamre med dobbeltvirkende sylindre for regulering av forlengelse og tilbaketrekking, R og S som eksosporter som er kompatible med standard lyddempere for å redusere driftsstøy. 5/2-veis-serien gir alternativer for enkel pneumatisk kontroll og dobbel pneumatisk kontroll. Enkeltluftkontrollerte modeller slår inn ved mottak av kontrollluftsignaler og tilbakestilles automatisk av innebygde fjærer når kontrolltrykket forsvinner for å gi feilsikker beskyttelse. Doble luftkontrollerte varianter har ingen returfjærer og låser den nåværende spoleposisjonen vedvarende etter at kontrollluften er koblet fra, og støtter langvarig posisjonering og trykkretensjon uten vedvarende kontrolllufttilførsel. 5/3-veis versjoner er utelukkende dobbelt luftdrevne med tre valgbare nøytrale konfigurasjoner: lukket senter (Type C) forsegler alle porter for å låse sylindre og forhindre vertikalt fall; eksossenter (type E) ventilerer A/B-porter til atmosfæren for trykkavlastning og manuell igangkjøring; trykksenter (Type P) mater trykkluft til begge arbeidsportene for synkron fastspenning og kraftbalansejustering. Egnet for filtrert trykkluft innenfor 0,15~0,8 MPa arbeidstrykk, hele serien støtter smørefri drift og fungerer pålitelig fra -20 ℃ til +70 ℃. Mye brukt i kjemiske anlegg, malerverksteder, gruvedrift og andre eksplosjonsfarlige miljøer, samarbeider den med mekaniske ventiler, håndbetjente ventiler og luftpilotventiler for å bygge komplette helt pneumatiske logiske kontrollsystemer for dobbeltvirkende sylindre.

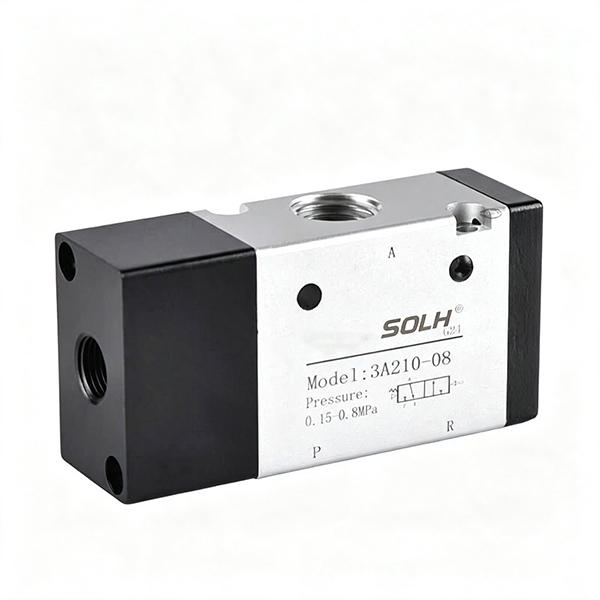

SOLH 3A-serien 3/2-veis eksternt luftdrevne retningsreguleringsventiler er produsert i samsvar med standard industristandarder. Drevet utelukkende av pneumatisk signalinngang uten noen elektromagnetiske spoler, er denne serien konstruert for å styre forlengelse, tilbaketrekking og trykkretensjon av enkeltvirkende pneumatiske sylindre. Den fungerer som det kritiske sikkerhetskontrollelementet for helelektrisk-frie pneumatiske kretser, farlige eksplosive atmosfærer og feilsikre industrimaskineri. Standard utforming med tre porter følger universelle industrielle definisjoner: P for hovedinntak for trykklufttilførsel, A for arbeidsuttak koblet direkte til enkeltvirkende sylindre, og R for eksosport for trykkavlastning og hurtig tilbakestilling av fjær. To kontrollkonfigurasjoner er tilgjengelige. Enkeltpneumatiske kontrollmodeller (3A×10) bytter ved mottak av eksterne luftsignaler og tilbakestilles automatisk via innebygde fjærer når kontrollluftsignalet er fjernet for å garantere feilsikker tilbakestillingsytelse. Doble pneumatiske kontrollvarianter (3A×20) tar i bruk låsende spolestruktur, og låser ventilposisjonen vedvarende selv etter at kontrollluften er koblet fra for å opprettholde langsiktig fastspenning og posisjonering. Konstruert med høystyrke ventilhus av aluminiumslegering og presisjonsmaskinerte spoler, støtter ventilene oljefri drift under filtrert trykkluft med filtreringspresisjon over 40 μm innenfor arbeidstrykkområdet 0,15~0,8 MPa. Firedimensjonale spesifikasjoner fra miniatyr 3A100 opp til kraftig høyflytende 3A400 dekker M5 til G1/2 gjengeforbindelser, og NPT-gjenger er valgfrie for utenlandske prosjekter. Uten interne elektriske deler har ventilen iboende eksplosjonssikker ytelse, perfekt egnet for brennbare, støvete og fuktige arbeidsmiljøer. Den støtter tilfeldig flervinklet installasjon og manifoldmontering for modulære ventilbanker, utbredt i arbeidsstykkeklemmemekanismer, pneumatiske sikkerhetssperresystemer og langvarige posisjoneringsstasjoner.
