TWH / TWM-serien spakrullestoppersylinder | Selvlåsende kraftig stoppsylinder

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjernefunksjoner

     SOLH TWH/TWM-serien er tunge stoppersylindere av spakvalse designet for automatiserte transportbånd med middels og tung last. Serien dekker borestørrelser fra φ20 mm til φ80 mm, og har kjernefordeler, inkludert innebygd selvlåsende anti-tilbakeslagsmekanisme, standard justerbar hydraulisk buffer, stiv spakstruktur og integrert flensmontering. Den håndterer stabilt 30–300 kg paller og verktøyplater, mye brukt for transportbåndstopp, overføringsposisjonering og stasjonsanti-shifting, og fungerer som den vanlige pålitelige stoppeløsningen for automatiseringsscenarier med middels og tung last.

  1.1 Spak rullekraftforsterkende struktur

     Ved å ta i bruk en dobbeltvirkende spakrulledesign, bruker produktet spakkraftforsterkning og rullekontaktarbeidsprinsipp. Den leverer stor stoppkraft med lav støt og jevn rulleoperasjon, og reduserer effektivt stiv støt under stopp av arbeidsstykket og beskytter både utstyr og arbeidsstykker.

  1.2 Kjerne selvlåsende anti-rebound-funksjon

     Utstyrt med en integrert mekanisk selvlåsende mekanisme som valgfri oppgradering. Etter at arbeidsstykket har stoppet, låser sylinderen automatisk spakarmen for å forhindre tilbakeslag og reversering av arbeidsstykker, noe som eliminerer problemer med stasjonsforskyvning og forbedrer den generelle stabiliteten i produksjonslinjen og posisjoneringsnøyaktigheten betraktelig.

  1.3 gradert hydraulisk buffersystem

     • φ20/φ25 Liten boring: Matchet med ikke-justerbar hydraulisk buffer, perfekt tilpasset lette og middels belastede lavhastighets arbeidsforhold med kostnadseffektiv stabil bufferytelse.

     • φ32–φ80 Stor boring: Utstyrt med justerbar hydraulisk buffer. Brukere kan fritt rotere justeringsskiven for å endre dempemotstanden, matche arbeidsstykker med forskjellig vekt og transporthastigheter for å absorbere støtenergien fullt ut og oppnå stopp uten støt.

  1.4 Design med høy stivhet og lang levetid

     Bruker fortykket hardkrombelagt stempelstang og hard anodisert sylinderkropp, med utmerket slitestyrke, trykkmotstand og slagmotstand. Standard oljefri driftsdesign tilpasser seg rene produksjonsmiljøer og sveisesprutsikre arbeidsforhold med lite vedlikehold og forlenget levetid.

  1.5 Fleksibel installasjon og bryteroppsett

     Standard flensmontering sikrer rask og stabil installasjon. Sylinderhuset er forhåndsreservert med sensormonteringsspor, som støtter direkte magnetisk bryterinstallasjon uten ekstra tilbehør. 4-sides monteringsdesign unngår interferens av armaturet på stedet med sterk layouttilpasning.

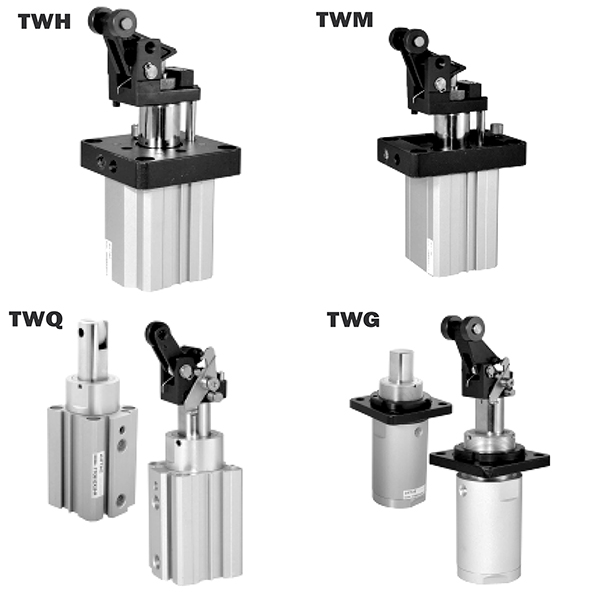

  1.6 Modellfunksjonell differensiering

     • TWH-serien: Standard dobbeltvirkende struktur med maksimal stoppkraft, egnet for tung belastning og høyfrekvente start-stopp-scenarier.

     • TWM-serien: Dobbeltvirkende med innebygget fjærstruktur, realiserer automatisk utløsning etter strømbrudd, prioritering av utstyr og personellsikkerhet for høyrisikostasjoner.

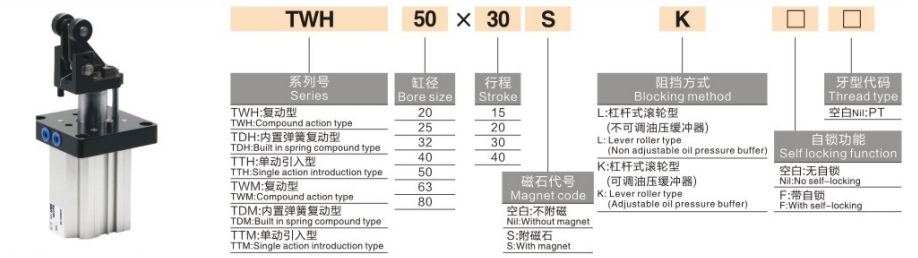

2. Fullfør modellnavneregler og ordreeksempler

  1. Typiske modelleksempler: TWH50-30SK-F, TWM63-30K-F

  2. Eksempler på standardbestilling

     • Selvlåsende middels belastningsmodell: TWH50-30S-F (φ50 boring, 30 mm slaglengde, ikke-justerbar hydraulisk buffer, med selvlåsende funksjon)

     • Sikkerhetsutløsermodell: TWM63-30K-F (φ63 boring, 30 mm slaglengde, justerbar hydraulisk buffer, innebygd fjærsikkerhetsstruktur, med selvlåsende)

3. Generelle tekniske parametere (20 ℃, 0,5 MPa standardtilstand)

 3.1 Grunnleggende spesifikasjoner

     • Driftsmodus: TWH = Dobbeltvirkende; TWM = Dobbeltvirkende med innebygget fjær

     • Arbeidstrykkområde: 0,05~1,0 MPa; Sikkerhetstrykk: 1,5 MPa

     • Omgivelsestemperatur: -10℃~60℃ (isfritt miljø)

     • Bufferkonfigurasjon: φ20/φ25 = Ikke-justerbar hydraulisk buffer; φ32~φ80 = Justerbar hydraulisk buffer

     • Smøremodus: Oljefri drift

     • Installasjonsmetode: Standard flensmontering

  3.2 Standard bore- og slagkombinasjon

 3.3 Teoretisk stoppkraft (Enhet: N @0,5MPa, Lever Output, TWH)

  3.4 Produktvekt (Enhet: kg @ Standard Stroke, TWH)

4. Retningslinjer for kjernekonfigurasjon og valg

 4.1 Valg av buffertype

     • S Ikke-justerbar hydraulisk buffer: Dedikert for φ20/φ25 små boringer. Kostnadseffektiv, egnet for lett belastning (≤50kg) og lavhastighetsdrift (≤0,3m/s) med stabil fast bufferytelse.

     • K Justerbar hydraulisk buffer: Eksklusivt for φ32–φ80 store boringer. Støtter fri dempingsjustering, perfekt matchende middels og tung belastning (50–300 kg) og middels høy hastighet (≤0,5 m/s), tilpasset ulike arbeidsforhold.

 4.2 Valg av selvlåsende funksjon

     • F Selvlåsende type (anbefalt): Automatisk låsing etter stopp av arbeidsstykket, og forhindrer effektivt tilbakeslag og stasjonsforskyvning. Ideell for helautomatiserte kontinuerlige transportbånd, noe som forbedrer driftsstabiliteten betydelig.

     • Ikke-låsende type: Gjelder kun for scenarier med liten omvendt støt og manuell tilbakestilling. Anbefales ikke for automatiske produksjonslinjer på grunn av dårlig posisjoneringsstabilitet.

  4.3 Valg av driftsmodus

     • TWH Dobbeltvirkende: Maksimal stoppkraft med toveis kontrollerbar fastspenning og frigjøring. Optimalisert for syklescenarier med tung belastning og høyfrekvent start-stopp.

     • TWM Fjærbelastet dobbeltvirkende: Automatisk utløsning ved strømbrudd, som sikrer utstyr og personellsikkerhet. Prioritert for farlige arbeidsstasjoner og beskyttelsesapplikasjoner for strømavbrudd.

5. Typiske applikasjonsscenarier

     • Middels og tunge transportbånd: Spesialisert for stopp, overføringsposisjonering og anti-shifting av 50–300 kg paller og verktøyplater i elektronikk, husholdningsapparater og logistikkindustri, og leverer stabil middels tung lastbegrensende ytelse.

     • Automatiserte materialhåndteringslinjer: Påført arbeidsstykke med middels høy hastighet (≤0,5m/s) som stopper på rulle- og båndtransportører. Den justerbare hydrauliske bufferen oppnår myk og støtfri stoppprosess for å beskytte arbeidsstykker.

     • Maskinverktøy og sveisestasjoner: Egnet for lasting/lossing av maskinverktøy og posisjonering av sveisefester. Med slagfasthet og sveiseslaggforebygging tilpasser den seg stabilt til tøffe industrielle arbeidsforhold.

     • AS/RS & AGV dokkingsystemer: Brukes for stereoskopisk lagerpallestopp og AGV nøyaktig dokkingposisjonering. Den selvlåsende anti-rebound-designen sikrer stabil handling og pålitelig signaltilbakemelding for intelligente lagersystemer.

6. 3-trinns hurtigvalgveiledning

     1. Valg av borestørrelse: Velg boring i henhold til arbeidsstykkevekt og arbeidshastighet. Følg sikkerhetsstandarden: teoretisk stoppkraft ≥ faktisk belastning × 2. φ25 for belastning under 50 kg; φ32/φ40 for 50–150 kg belastning; φ50/φ63 for 150–300 kg belastning.

     2. Valg av buffertype: Velg S ikke-justerbar buffer for φ20/φ25 boringer; velg K justerbar buffer for boringer over φ32 for å tilpasses variabel hastighet og belastningsforhold.

     3. Valg av funksjonell konfigurasjon: Velg F selvlåsende for alle automatiske produksjonslinjer; ta i bruk TWH dobbeltvirkende for scenarier med tung belastning og høy frekvens; velg TWM fjærbelastet type for sikkerhetsprioriterte og avslåtte beskyttelsesstasjoner.

Sammendrag av én setning

     SOLH TWH/TWM-serien med middels tunge spakrullestoppersylindre integrerer selvlåsende anti-rebound-mekanisme og gradert hydraulisk buffersystem, og gir stabile, støtende og høysikkerhets profesjonelle stoppeløsninger for 30–300 kg automatiserte transportører og produksjonsstasjoner.
