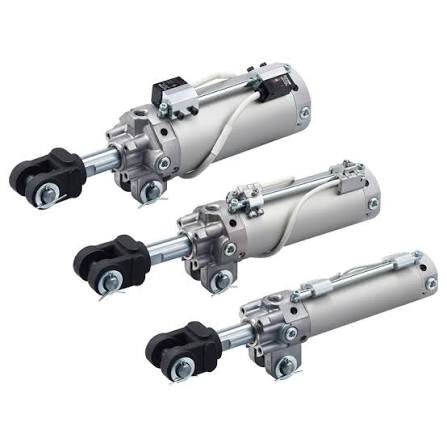

CKG1 (CKP1) serie klemsylinder | Stangmontert kraftig sylinder med antimagnetiske brytere

Merke: SOLH by Richge Technology

1. Produktoversikt og strukturelle kjerneforskjeller

     SOLH CKG1/CKP1-serien er stangmonterte kraftige klemsylindere spesielt designet for sveising og miljøer med sterk magnetisk interferens. Tilgjengelig i borestørrelser φ40/50/63 mm med standard slag fra 50 mm til 200 mm, er denne serien utstyrt med originale anti-sterke magnetfeltmagnetiske brytere som støtter 3-veis montering. Med kompakt lettvektsstruktur, stabil drift under intens magnetisk interferens, tung klemkraft og justerbar bevegelseshastighet, er den perfekt anvendelig for lysbuesveising/punktsveisearmaturer, maskinverktøyfesting og automatiserte klemstasjoner for tung last. Serien er delt inn i to modeller: CKG1 med standard innebygde magnetringer og CKP1 med innebygde magnetringer med høy effekt for ulike antimagnetiske krav.

1.1 Series funksjonell avdeling

     • CKG1 (Standard magnetisk ring): Matchet med D-P3DWA / D-P4DW antimagnetiske brytere. Egnet for vanlige sterke magnetiske miljøer og lysbuesveising sprutsikre scenarier. Valgfrie sprutsikre koder: -XC88 / -XC89 / -XC91, som gir kostnadseffektiv og stabil anti-interferens ytelse for konvensjonelle sveisestasjoner.

    • CKP1 (High-Power Magnetic Ring): Utstyrt med forbedrede innebygde sterke magnetiske ringer og kompatibel med D-P79WSE / D-P74L / Z høykvalitets antimagnetiske brytere. Den gir sterkere antimagnetisk interferensevne og mer stabil signalinduksjon, ideell for arbeidsforhold med høymagnetisk felt og høyfrekvente sveising.

1.2 Unik stangmontert struktur

     Den magnetiske brytermonteringsstangen er integrert utformet på stempelstangsiden, og støtter 3-veis installasjon (øverst / venstre / høyre). Den innebygde layouten unngår fiksturinterferens og mekanisk kollisjon, og sikrer fleksibel kabling og stabil signaldeteksjon i kompakte sveisearmaturoppsett.

1.3 Kompakt oppgradering og utskiftbar design

     Optimalisert sylinderkroppsstruktur forkorter den totale lengden med 7 mm for CKP1-40-modellen, med 7 % reduksjon i totalvekt. φ63-150mm-modellen veier bare 1,82 kg. Fullt utskiftbare installasjonsdimensjoner med tradisjonell gammel type CK1-serie, som realiserer direkte utskifting og oppgradering uten å endre armaturets strukturer.

1.4 Kraftig og slitesterk ytelse

     Vedtar dobbeltvirkende toveis kontrollerbar struktur med standard dobbel-ende luftbuffer for stabil klemme og frigjørende bevegelse. Stempelstangen gjennomgår hardforkromningsbehandling, og sylinderkroppen vedtar en hard anodiseringsprosess, og realiserer utmerket slitestyrke og slagmotstand. Oljefri design tilpasser seg rene miljøer og tøffe sveisearbeidsforhold med lite vedlikehold.

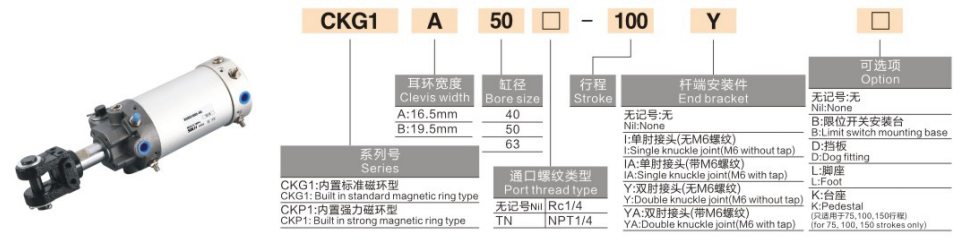

2. Fullfør modellnavneregler og ordreeksempler

  1. Typiske modelleksempler: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Eksempler på standardbestilling

     • CKG1 Standard magnetisk konfigurasjon: CKG1A63-50YZ-P4DWL (Standard magnetisk ring, 16,5 mm øyebredde, φ63 boring, 50 mm slaglengde, stangmontert, med P4DWL antimagnetisk bryter)

     • CKP1 høyeffekts magnetisk konfigurasjon: CKP1B40-75Z-P79WSE (magnetisk ring med høy effekt, 19,5 mm kraftig øyebredde, φ40-boring, 75 mm slaglengde, stangmontert, med P79WSE høykvalitets antimagnetisk bryter)

3. Generelle tekniske parametere (20 ℃, 0,5 MPa standardtilstand)

  3.1 Grunnleggende spesifikasjoner

     • Driftsmodus: Dobbeltvirkende (toveis kontrollerbar klemme/frigjøring)

     • Arbeidstrykkområde: 0,05~1,0 MPa; Sikkerhetstrykk: 1,5 MPa

     • Omgivelsestemperatur: -10℃~60℃ (med magnetisk bryter); -10℃~70℃ (uten bryter)

     • Stempeldriftshastighet: 50~300mm/s (gjengehastighetsregulering, ikke-utstående sylinderhus)

     • Buffermodus: Standard dobbeltende luftbuffer; valgfri forbedret dobbel-ende luftbuffer (-X1515)

     • Smøremodus: Oljefri drift

     • Magnetisk bryterfunksjon: Profesjonell anti-sterk magnetfeltdesign, eksklusiv 3-veis stangmontert installasjon

3.2 Teoretisk klemkraft (Enhet: kN @0,5 MPa)

3.3 Produktvekt (Enhet: kg @100 mm slag)

4. Anti-sterk magnetisk brytertilpasning (kjernefordel med stangmontert type)

     Installasjon og miljømessige fordeler: Den integrerte bryterstangstrukturen støtter vilkårlig 3-veis installasjon, og unngår effektivt oppsamling av sveiseslagg og mekanisk interferens. De matchede bryterne har en profesjonell sprutsikker og støvtett design, og tilpasser seg fullstendig til tøffe og komplekse sveisearbeidsmiljøer med stabil og pålitelig signalutgang.

5. Typiske applikasjonsscenarier

     • Sveisefestestasjoner: Spesialisert for buesveising og punktsveising av arbeidsstykkeklemming, sprutsikker posisjonering og festing av sveiseverktøy. Profesjonell anti-magnetisk og anti-sprut-design løser problemer med signaldrift og feil ved sveising av sterke magnetiske miljøer.

     • Maskinverktøy og maskineringssenter: Brukes på feste av arbeidsstykker med tung belastning, formklemming og presis posisjonering med kort slag. Høy klemkraft og utmerket anti-avbøyningskapasitet sikrer stabil behandlingstoleranse.

     • Automatiserte tunge stasjoner: Egnet for fastklemming av tunge paller, overføringsbegrensning og plassering av vippemekanismer. Den gir konsekvent og stabil syklisk handling med sterk motstand mot miljøpåvirkninger.

     • Arbeidsområder med sterke magnetiske felt: Perfekt for stasjoner som er matchet med elektromagneter, klemmer i nærheten av høyfrekvente motorer og posisjonering i sterke magnetiske interferenssoner. Dedikerte antimagnetiske brytere garanterer 100 % pålitelige posisjonssignaler.

6. Rask sammenligning av CKG1 vs CKP1-serien

7. 3-trinns hurtigvalgveiledning

   1. Valg av borestørrelse: Velg borestørrelse basert på faktisk klembelastning. Følg regelen: teoretisk klemkraft ≥ faktisk last × 1,5 sikkerhetsfaktor. φ40 for lett belastning, φ50 for middels belastning, φ63 for arbeidsforhold med tung belastning.

   2. Slagvalg: Standard slaglengde varierer fra 50 mm til 200 mm. Reserver 5~10 mm ekstra slagmargin i henhold til arbeidsstykkets høyde for å forhindre mekanisk interferens under klemhandling.

   3. Konfigurasjonsmatching

￮ Magnetisk ring og bryter: Velg CKG1 + P4DW for vanlige sveisemiljøer; velg CKP1 + P79WSE for høyfrekvente og høyinterferens sveisestasjoner.

￮ Øyebreddespesifikasjon: C=12,5 mm for smal installasjonsplass; A=16,5 mm for vanlig generell bruk; B=19,5 mm for klemscenarier med tung last.

Sammendrag av én setning

     SOLH CKG1/CKP1-serien stangmonterte kraftige klemsylindere er profesjonelle antimagnetiske pneumatiske løsninger for sveiseindustrien, med 3-veis bryterinstallasjon, oljefri drift, standard luftbuffer og utskiftbar installasjonsstørrelse. CKG1 gir kostnadseffektiv anti-AC magnetisk ytelse, mens oppgradert CKP1 leverer overlegen AC/DC anti-interferens-evne, begge ideelle for stabil tung fastspenning i komplekse sterke magnetiske og sveisemiljøer.
